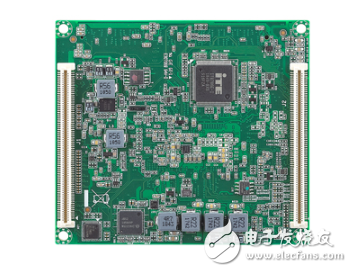

信步科技SCM-J1900嵌入式主板介绍

时间：2019-10-09 15:44

人气：

作者：admin

导读：Intel Bay Trail J1900处理器, 6*COM, 8*USB, 2*LAN, SCM核心模块采用Intel® Bay Trail单芯片处理器与载板通过B2B连接器进行整合同一载板可以兼容不同性能的SCM模块6*COM, 8*USB, 2*1000Mbps LAN1*eDP/LVDS, 1*VGA...

Intel Bay Trail J1900处理器, 6*COM, 8*USB, 2*LAN, SCM核心模块

采用Intel® Bay Trail单芯片处理器
与载板通过B2B连接器进行整合
同一载板可以兼容不同性能的SCM模块
6*COM, 8*USB, 2*1000Mbps LAN
1*eDP/LVDS, 1*VGA, 1*DDI2
85*95mm, 5V Input

规格

General
CPU	Intel^® Celeron^® J1900 CPU, Quad-core, up to 2.42GHz, TDP 10W
Chipset	Null
Memory	DDR3L-1333, 1*SO-DIMM, up to 8 GB
Storage	1*eMMC 8/16/32G
BIOS	AMI UEFI BIOS
System	Windows7/8/10, Linux
I/O Interface
Serial Port	6*RS232
USB 2.0	7*USB 2.0
Ethernet	2*Intel^®1Gbps PCIe Ethernet Controller
Audio	Realtek^®5.1 channel HDA Codec
HighSpeed Signal	1USB 3.0, 2PCI, 2*SATA
GPIO	8 programmable GPIO
Feature Interface	LPC, SM BUS, I2C, USB OC, FAN, Power Control, Power OK
Display
Display Interface	1eDP/LVDS 1VGA 1*DDI2 (DDI can be set to DP/HDMI/DVI)
Multiple Display
Mechanical & Environment
Dimension	85*95mm
Power Input	5V
Temperature	Operation: 0℃~60℃, Storage: -25℃~75℃
Relative Humidity	Operation: 10%~90%, Storage: 5%~95%, non-condensing
