开疆智能modbus转profibus应用案例

工控朋友们大家好，在日常的生产中大家经常遇到客户要求将第三方modbus设备接入到profibus总线当中的要求，如果用西门子原装的产品价格和货期对工程进度会有很大影响，今天就给大家介绍一款国产网关的配置案例，希望对大家有帮助。

第一步：建立组态

本例是用西门子step7组态软件进行配置。硬件是西门子315系列PLC，及开疆智能KJ-PBG-001型网关一个。

插入站点

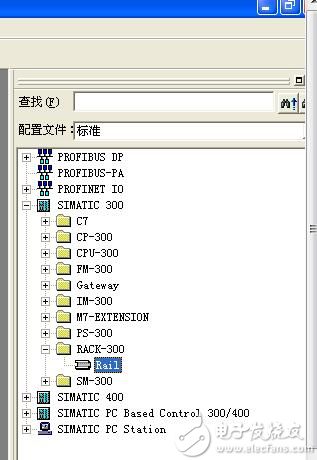

插入机架

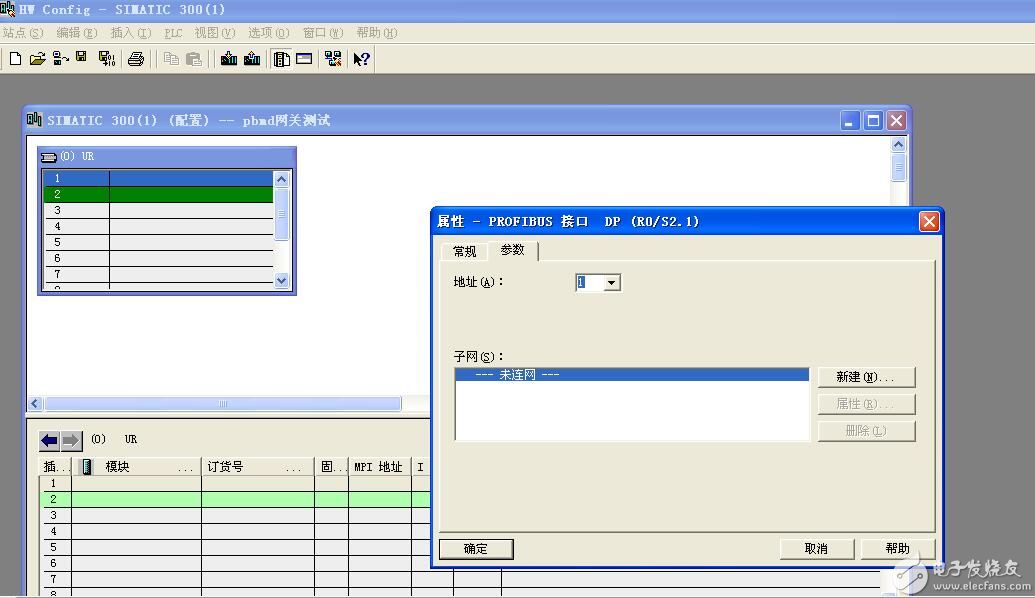

机架中插入PLC并设置DP地址

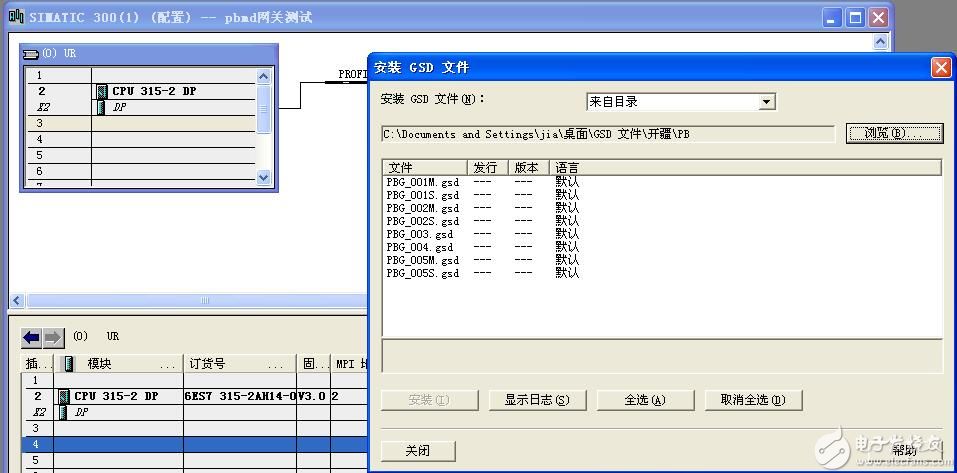

安装GSD文件

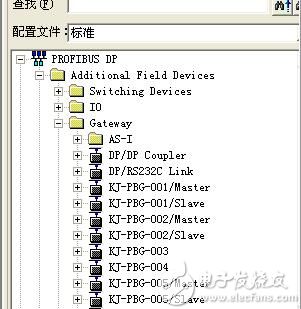

选择所需网关

设置DP从站参数

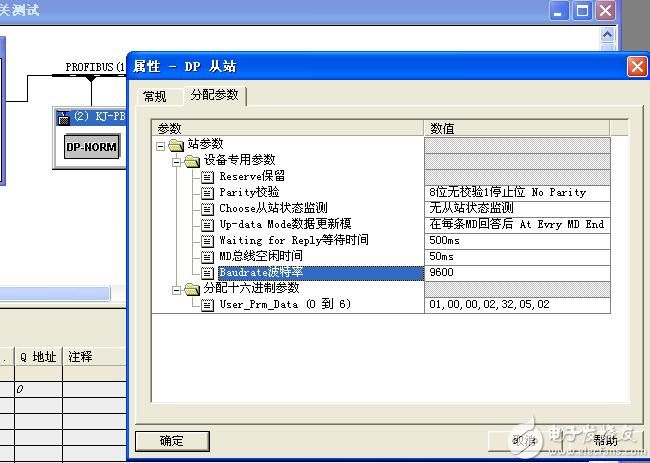

双击网关设置485总线参数

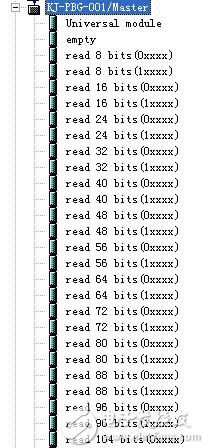

添加所需功能码

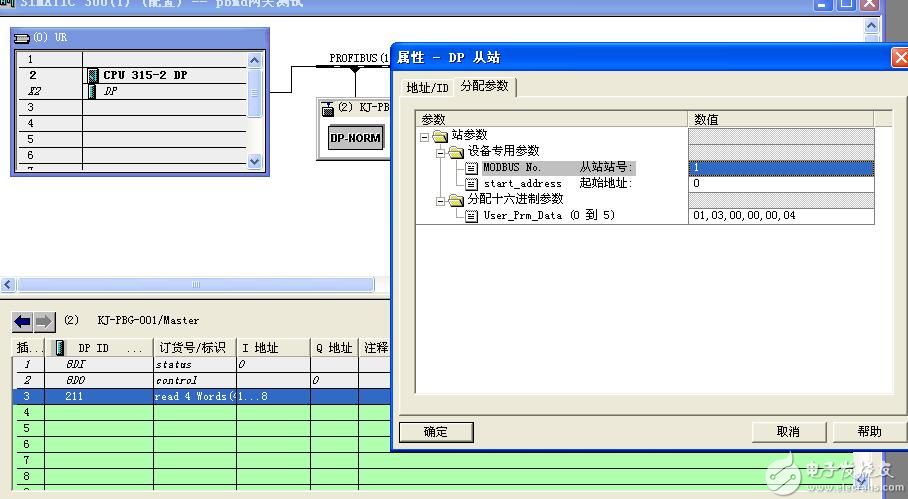

设置modbus参数：起始地址按需求填入下面设备的寄存器地址此处为范例

此例control对应的Q地址为0先记住

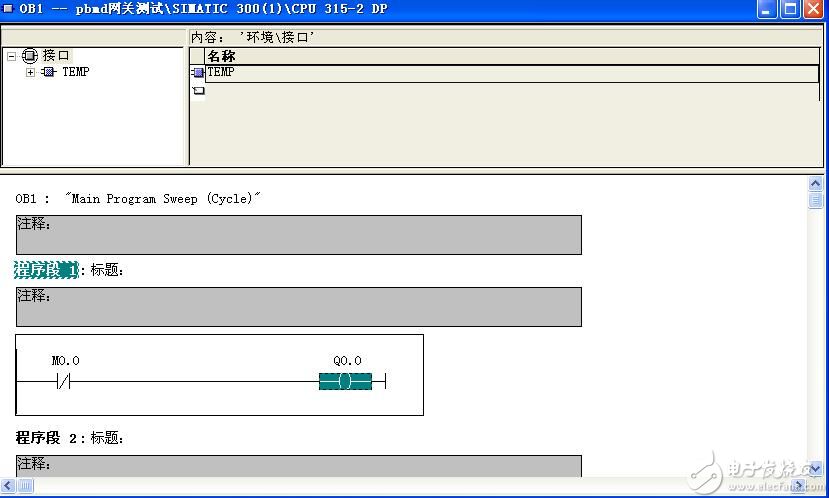

打开梯形图

control控制字为0，所以把控制字最低位置1 即Q0.0

最后下载配置即可
