【分享】DIY爱好者倒腾LED时，总结了几点Linux驱动

一开接触设备树，我就不知道设备树与驱动的关系，设备树是在内核3.0以后才有的。不过3.0以前的和3.0以后的驱动其实变化不大。

驱动的开发方法可以分为三种：传统方法，总线方法，设备树方法。这篇文章围绕点亮一颗LED来说明这三种方法。

驱动流程分为5个部分：

1、分配

2、设置

3、注册file_operation

4、入口

5、出口

一、传统方法

传统方法就是简单粗暴方法，就是将IO设置，驱动放在同一个文件（drv.c）。

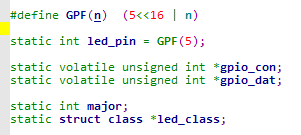

drv.c：定义引脚信息

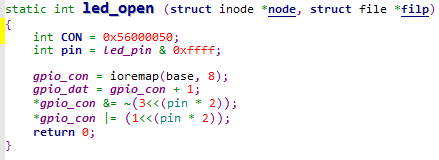

drv.c：驱动中的open函数

drv.c：驱动中的close函数

drv.c：file_operations结构体

为上层应用提供open(),write(),read(),close()。

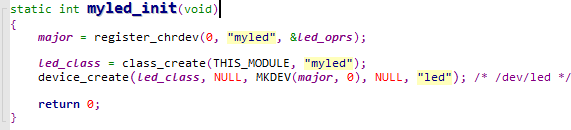

drv.c：入口函数-申请设备号，创建设备节点

其中register_chrdev()：申请设备号。

class_create()：创建一个设备类。

device_create()：创建一个设备节点，路径：/dev/led

drv.c：出口函数-注销设备，注销设备节点

其中unregister_chrdev()：通过主设备号，注销设备号

device_destroy()：注销设备节点

class_destroy()：注销设备类

传统方法：

优点：操作简单

缺点：不易扩展，每次修改需要重新编译驱动

二、总线方法

在kernel 3.0之前都是采用总线的方法实现驱动与设备之间的联系。把驱动跟设备分开。

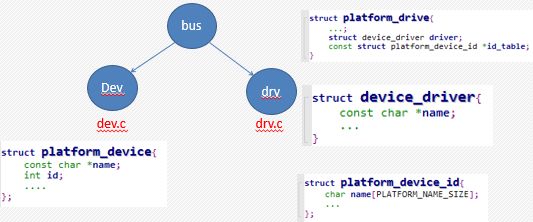

其主要理解几个结构体：

①跟设备有关的结构体：structplatform_device{};

②跟驱动有关的结构体：structplatform_driver{};

还要理解其中包含的两个结构体：

-> struct device_driver{};

-> structplatform_device_id{};

要记住一句话：在match的时候:优先匹配id_table的name，不匹配。再匹配driver的name

其中

dev.c：进行设备的引脚定义，定义resouce结构体，供驱动获取资源。

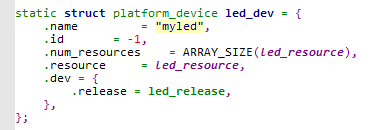

dev.c：注册platform_device结构体

dev.c：入口函数-注册设备

其中platform_device_register()：在总线上注册一个设备。

dev.c：出口函数-注销设备

其中platform_device_unregister()：在总线上注销一个设备。

对于驱动来说，需要稍微修改一下：

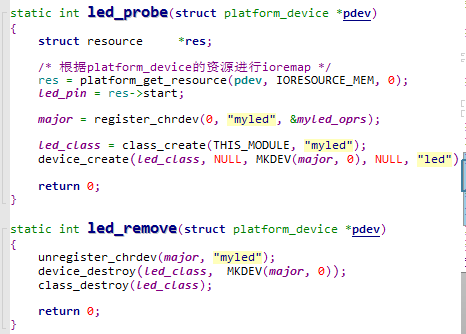

drv.c：增加probe函数和remove函数，其中：

probe()函数：充当传统方法的init函数

remove()函数：充当传统方法的exit函数

platform_get_resource():获取设备中资源，比如引脚定义。

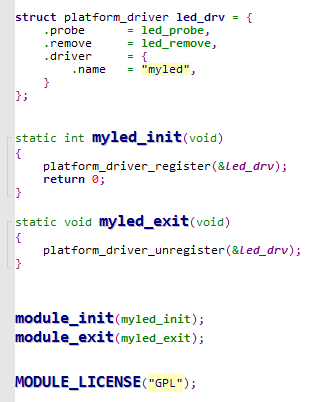

drv.c ：入口函数和出口函数修改

将传统方法的file_operations{}；结构体改为platform_driver{}；结构体

其中platform_driver_register()：向总线注册一个设备。

platform_driver_unregister()：向总线注销一个设备。

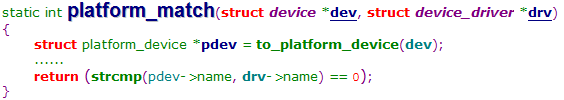

platform总线中的match()函数是设备与驱动匹配的函数，我们看看这个函数的实现，就是匹配设备与驱动的名字一不一致。函数如下：

总线方法：

优点：易扩展

缺点：代码冗余多，需要重新编译设

三、设备树方法

在kernel 3.0以及之后的版本，都是采用设备树的方法实现驱动与设备之间的联系。将总线方法的设备改为设备树实现，解决了总线方法中代码冗余多的问题。

设备树方法只需要在总线方法的基础上稍微修改一下。

dts：添加设备节点：

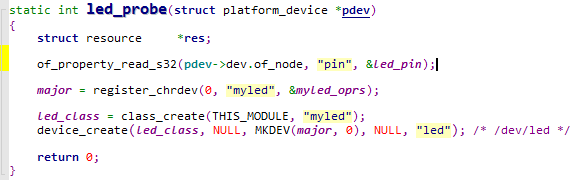

drv: probe修改，其中通过函数of_property_read_s32()获取设备树的资源。

设备树：

优点：易扩展，不需要重新编译（替换设备树），无冗余代码

缺点：稍微复
