3.5.1 概述
M3352系列MiniARM核心板（M3352-128LI-F128T、M3352-256LI-F256T、M3352-512LI-F512T、M3354-256LI-F512T、M3354-512LI-F1GT五款核心板的简称）是ZLG致远电子精心设计的基于AM335x处理器的嵌入式核心板模块。
800MHz主频的Cortex-A8内核性能远强于ARM9，可提供快速的数据处理和流畅的界面切换。M3352系列核心板拥有丰富的外设资源，6路UART、2路CAN-Bus、2路USB OTG、2 路支持交换机功能的以太网等强大的通讯接口。可用于便携式导航系统、工业自动化、人机界面等行业应用。
M3352系列核心板可以在工业温度范围内稳定工作，能够满足各种条件苛刻的工业应用，比如：工业控制、现场通信、数据采集等领域。如图3.15（a）所示为核心板产品示意图，其工控评估板详见图3.15（b）。
图3.15 M3352核心板及评估底板（IoT-A3352LI）正面图(以实际产品为准)
3.5.2 产品特性
CPU：TI Cortex-A8 AM3352；
运行频率：800MHz；
可选128M、256M、512M DDR3；
可选128M、256M、512M、1G NandFlash；
板载独立硬件看门狗；
预装Linux系统，可支持AWorks操作系统；
支持TCP/IP协议栈；
支持多种文件系统，支持SD/MMC卡、U盘读写；
支持2路USB2.0 OTG；
支持1路100M RMII接口，1路可扩展RGMII接口；
支持6路串口；
支持1路SD Card接口；
支持CAN、UART、I2C等标准通信接口；
支持JTAG调试接口；
采用6层板PCB工艺；
尺寸35mm×48mm；
工作电压：5V±2%。
3.5.3 产品功能框图
M3352系列核心板将AM335x、DDR3、NandFlash、硬件看门狗等集成到一个35mm×48mm模组中，使其具备了无与伦比的性价比，其功能框图详见图3.16。
图3.16 M3352系列核心板功能框图
3.5.4 产品选型
M3352系列核心板的具体参数详见表3.14，用户可以根据自己的项目技术需求选择合适的核心板做二次开发。
在列举核心板型号时，为便于区分，将型号分为了3行进行展示。第一行表示了所用的CPU型号；第二行表示了内存大小；第三行表示了电子硬盘的大小。表中共列举了5个核心板产品，它们对应的完整型号分别为：M3352-128LI-F128T、M3352-256LI-F256T、M3352-512LI-F512T、M3354-256LI-F512T、M3354-512LI-F1GT。

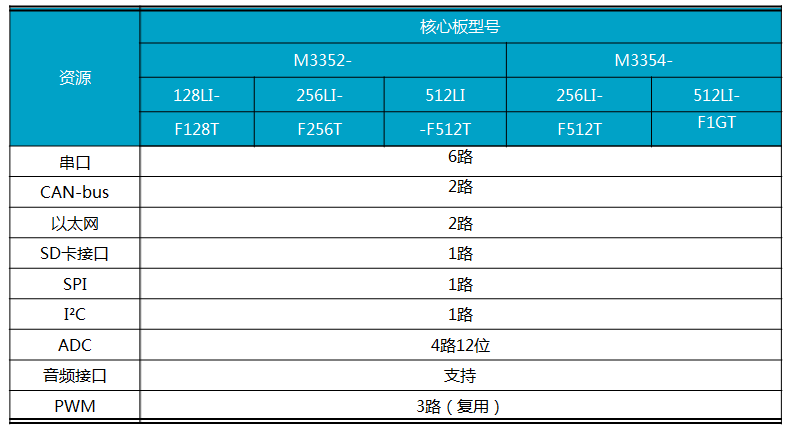

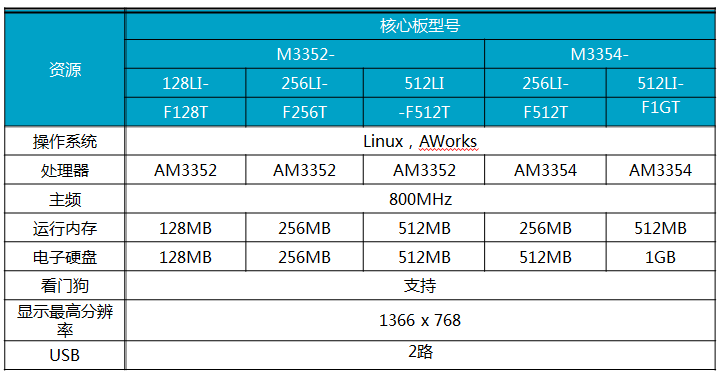

表3.14 M3352系列核心板参数表
3.5.5 I/O信息
M3352系列核心板为了配合标准驱动软件开发，产品出厂时的固件为I/O设置了默认功能，如果需要更换管脚功能属性时，用户可以参考手册，认真了解驱动架构，并在提供的BSP开发包基础上自行修改驱动，适配自己需要的功能。配置完后，需要检查每个管脚配置是否正确，避免驱动冲突情况。

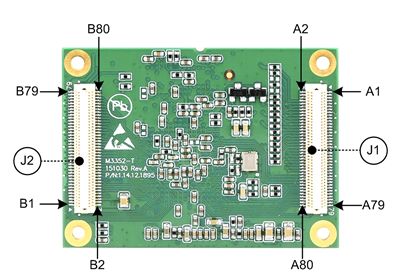

图3.17 M3352系列连接器管脚排列
如图3.17所示为核心板产品管脚排列示意图，核心板采用了J6（A1 ~ A80）和J5（B1 ~ B80）两个精密的板对板连接器将处理器的资源从背面引出。J6和J5两个连接器对应引脚的出厂默认功能分别详见详见表3.15和表3.16。

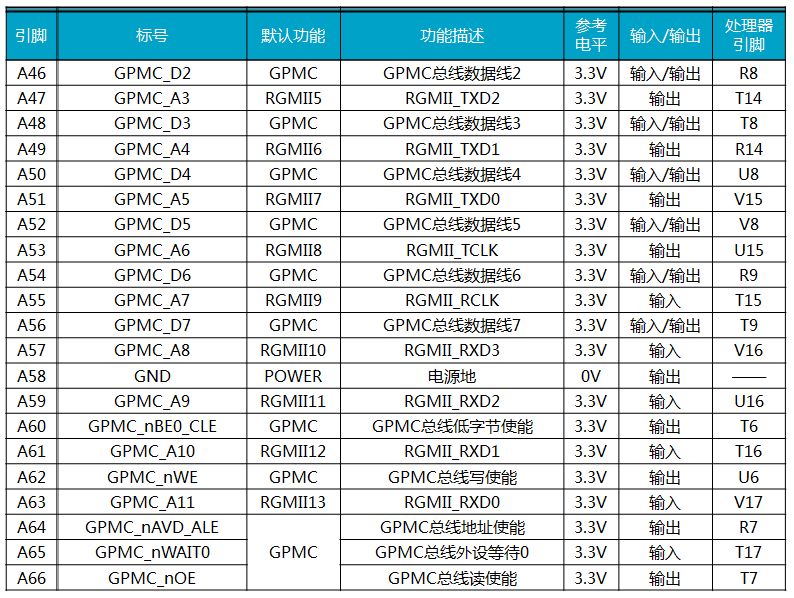

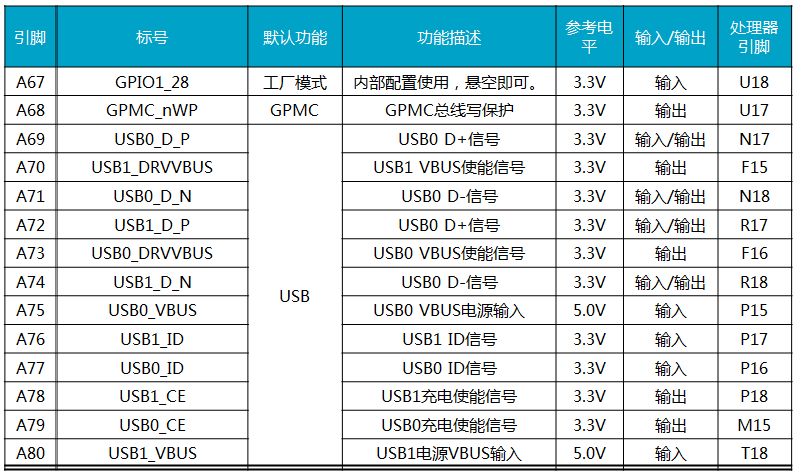

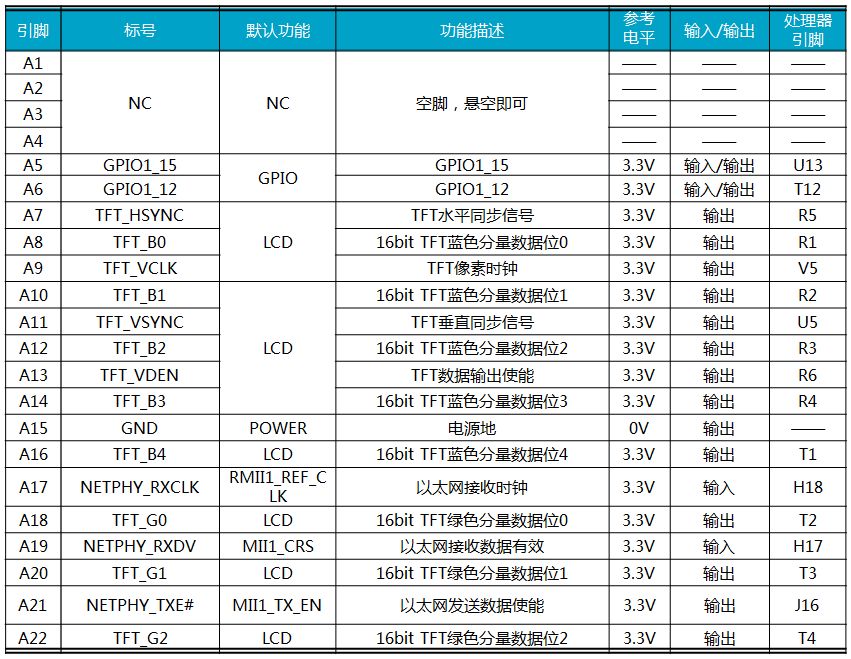

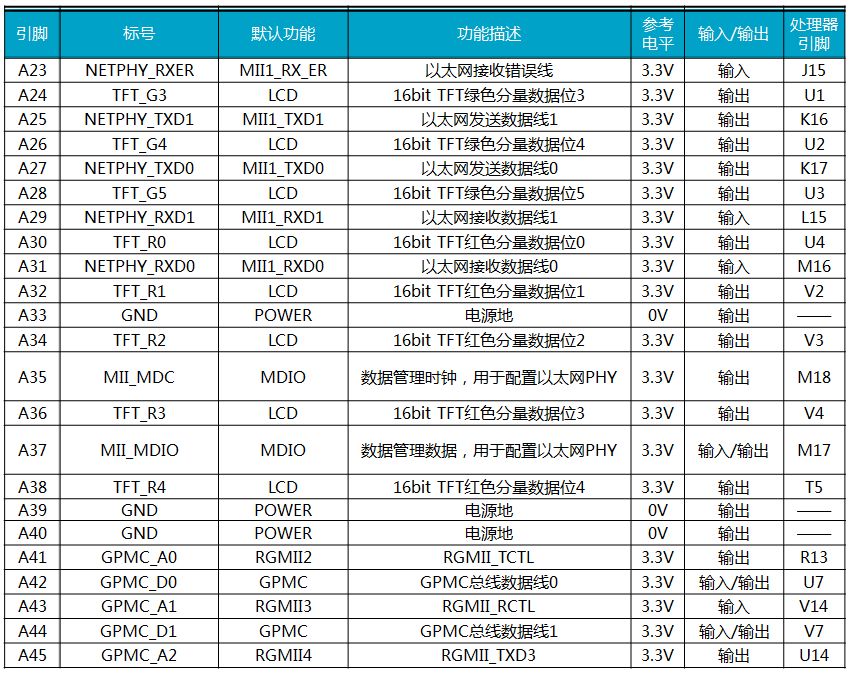

表3.15 M3352系列核心板管脚定义(J6)

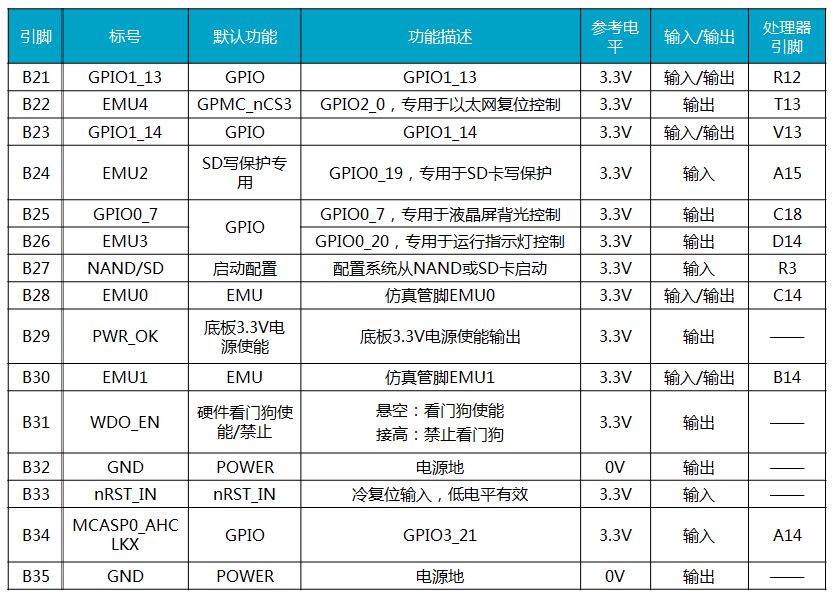

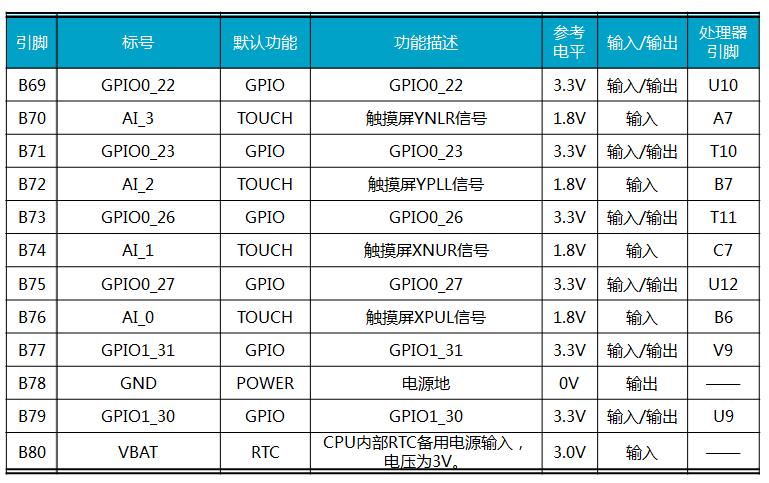

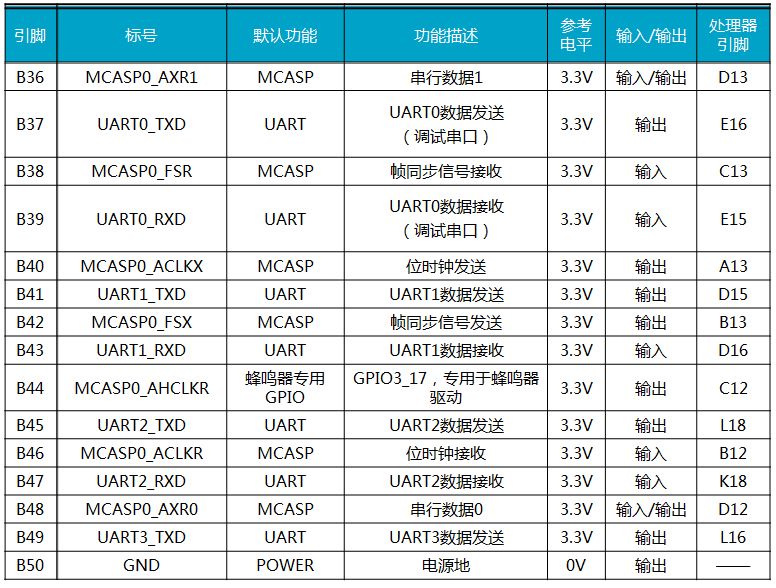

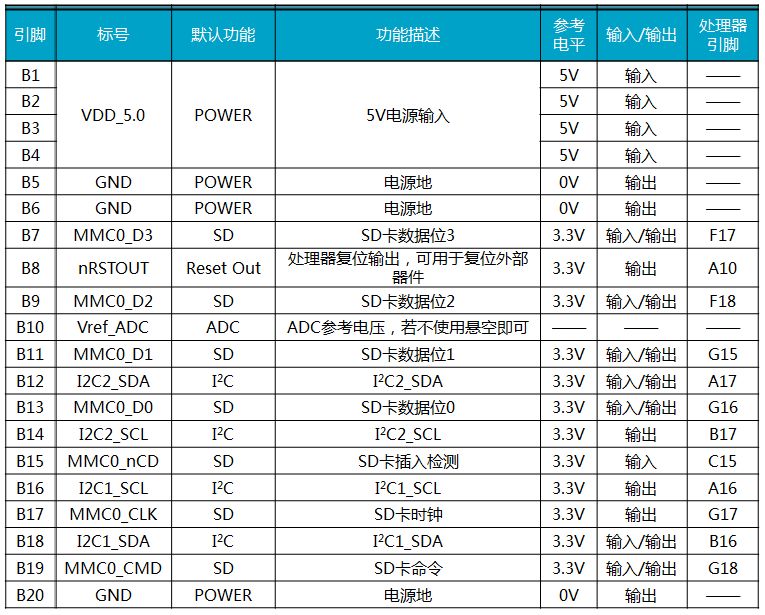

表3.16 M3352系列核心板管脚定义(J5)
3.6 核心板快速选型表
快速选型表详见表3.17，为了便于用户区分各产品型号之间的差异，表中将产品型号分为了多行进行展示，实际产品型号即为多行内容从上至下顺序连接的结果。由此可见，表中共列举对比了15个型号的产品，它们对应的完整型号分别为：
(1)AW280-64F8
(2)M283-64F128LI-T
(3)M283-128F128LI-T
(4)M287-64F128LI-T
(5)M287-128F128LI-T
(6)AW6748-128
(7)AW6748-64F128
(8)M6Y2C-256F256LI-T
(9)M6G2C-128LI
(10)M6G2C-256LI
(11)M3352-128LI-F128T
(12)M3352-256LI-F256T
(13)M3352-512LI-F512T
(14)M3354-256LI-F512T
(15)M3354-512LI-F1GT

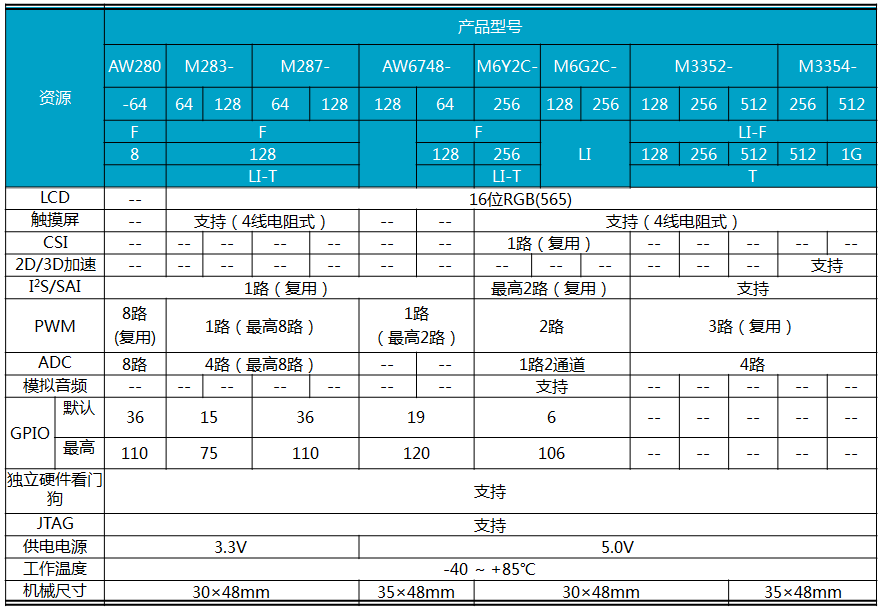

表3.17 ARM9 & DSP & Cortex-A系列核心板快速选型表
