本章主要介绍基于ARM9、Cortex-A系列处理器开发的高性能的嵌入式SoC无线核心板。本系列无线核心板板载高性能应用处理器，并集成Wi-Fi、zigbee、LoRa或NFC无线功能，搭载AWorks IoT操作系统，主要面向智能硬件、工业4.0和不断发展的物联网创新应用。

4.1A280无线核心板(ARM9核)

4.1.1 概述

A280系列无线核心板（A280-Z64F8AWI-T、A280-W64F8AWI-T、A280-M64F8AWI-T三款核心板的简称）是ZLG致远电子精心设计的低功耗、高性能的嵌入式SoC无线核心板，处理器采用NXP基于ARM9内核的i.MX28处理器，主频最高454MHz，集成了DDR2、SPI Flash、硬件看门狗，支持多种通讯方式，比如，Wi-Fi、zigbee、NFC、UART、I²C、I²S、Ethernet、USB、SSP等，同时内部集成了电源管理单元PMU，大大地简化了系统电源设计，降低了产品设计成本。

A280系列无线核心板可以在工业温度范围内稳定工作，能够满足各种条件苛刻的工业应用，比如工业控制、现场通信、数据采集等领域。图4.1为带zigbee的核心板、图4.2为带Wi-Fi的核心板，图4.3为带NFC的核心板，其评估板详见图4.4。

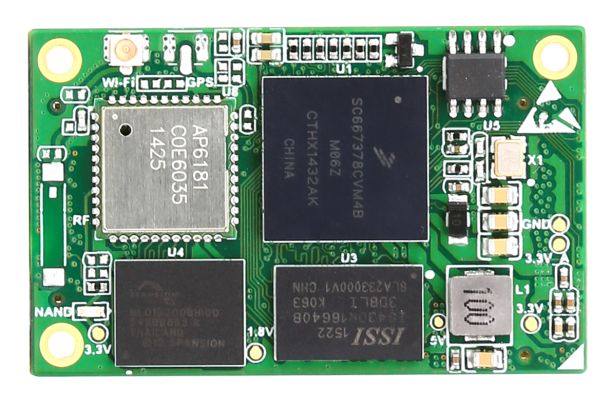

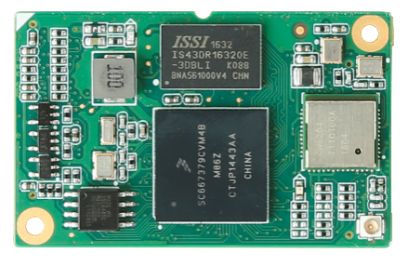

图4.1 A280-Z64F8AWI-T

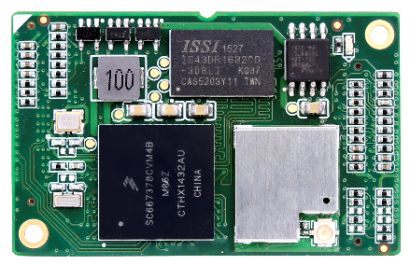

图4.2 A280-W64F8AWI-T

图4.3 A280-M64F8AWI-T

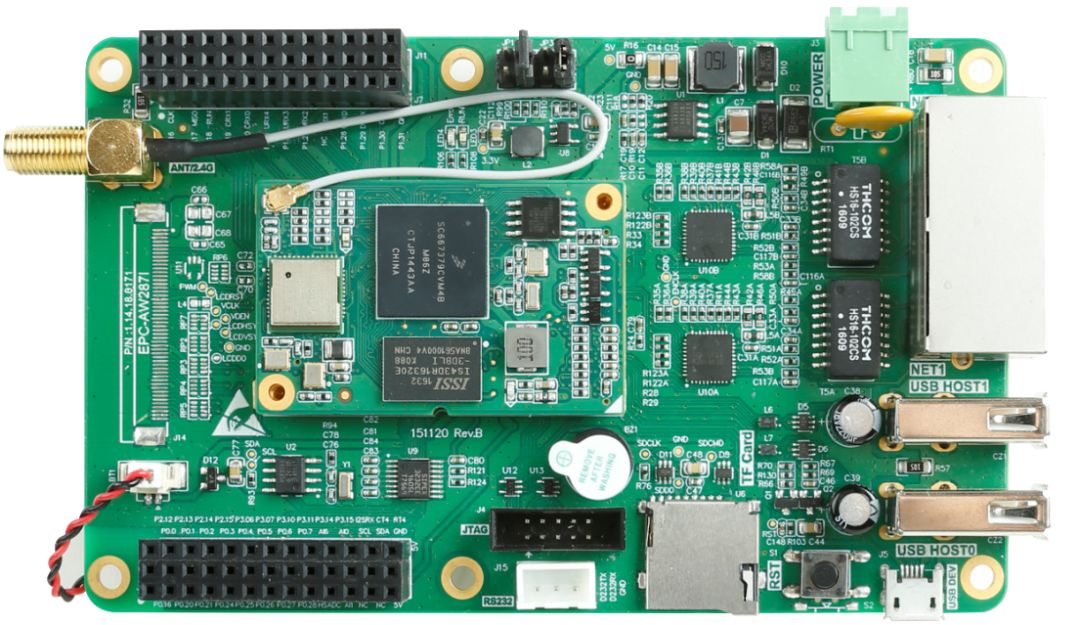

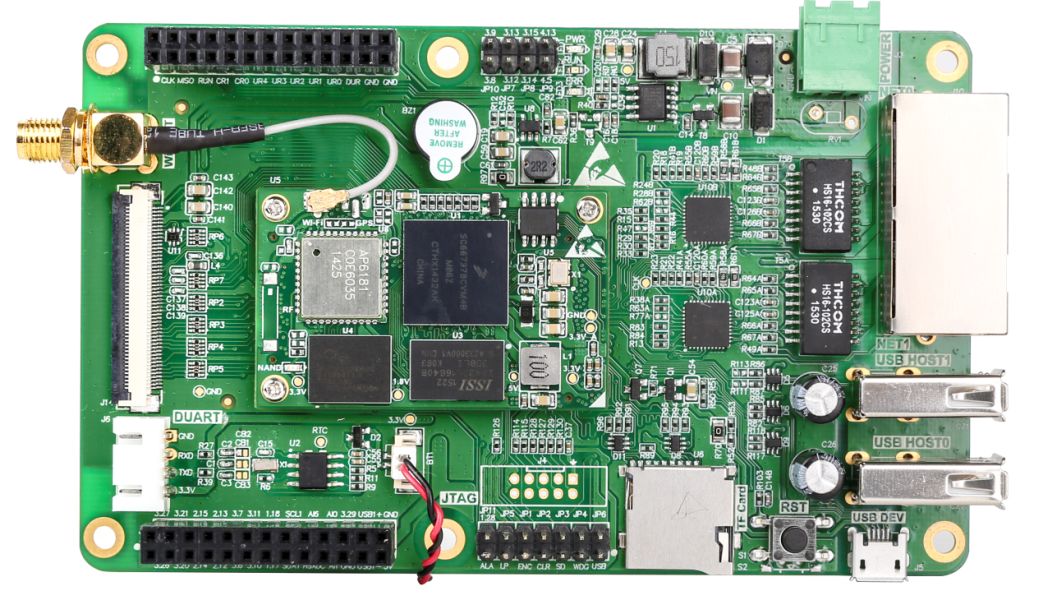

图4.4 AW280_EV_Board评估底板正面图片 (以实际产品为准)

4.1.2 产品特性

CPU：NXP i.MX28处理器；
运行频率：454MHz；
板载64MB DDR2；
板载8MB SPI Flash；
内置电源管理单元PMU；
板载独立硬件看门狗；
支持AWorks操作系统；
支持TCP/IP协议栈；
支持多种文件系统，支持SD/MMC卡、U盘读写；
支持1路10M/100M以太网接口；
支持1路SD Card接口；
支持1路USB2.0 Host、1路USB2.0 OTG；
可选zigbee、Wi-Fi或NFC功能的无线通信；
支持4路串口；
支持2路I²C、1路SPI、8路12位ADC(含1路高速ADC)；
支持JTAG调试接口；
采用6层板PCB工艺；
尺寸30mm×48mm；
工作电压：3.3V±2%。

4.1.3 产品功能框图

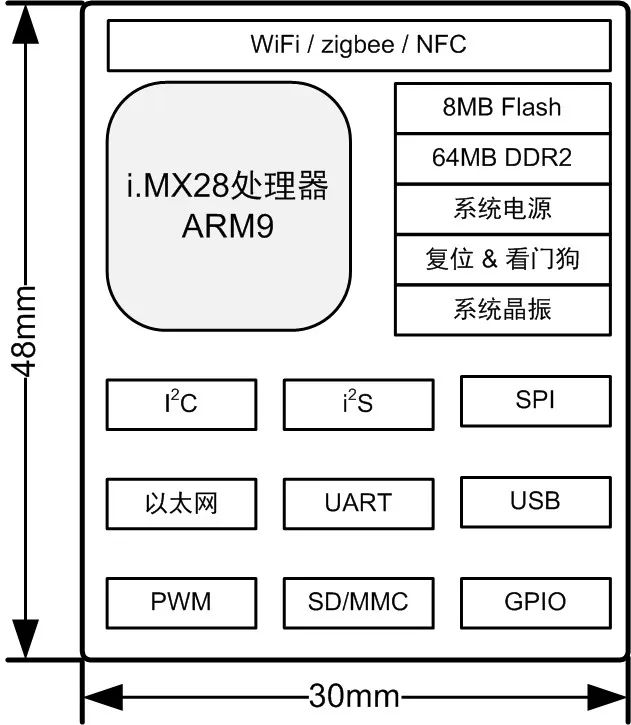

A280系列无线核心板将i.MX28处理器、DDR2、SPI Flash、硬件看门狗、Wi-Fi、zigbee、NFC等集成到一个30mm×48mm模组中，使其具备了无与伦比的性价比，A280系列无线核心板功能框图详见图4.5。

图4.5 A280系列核心板功能框图

4.1.4 产品选型

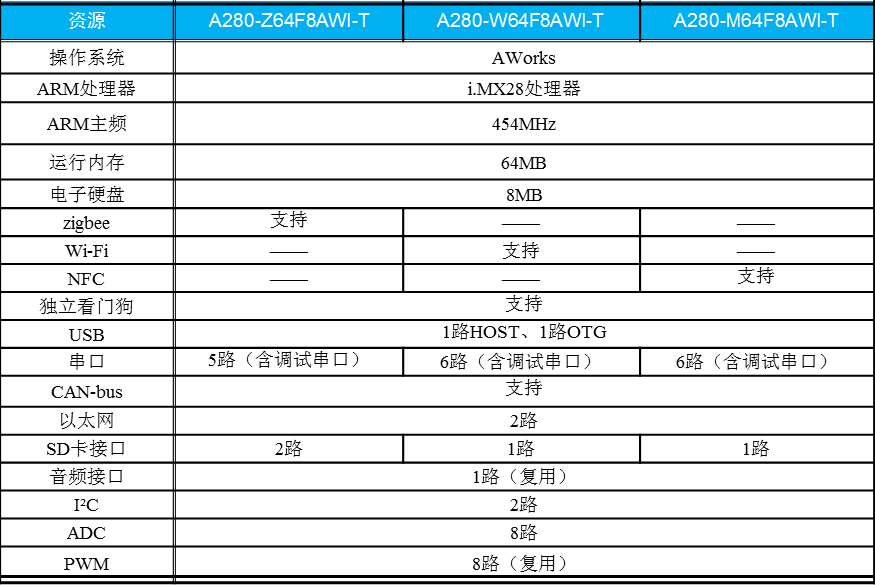

A280系列无线核心板的具体参数详见表4.1，用户可以根据自己的项目技术需求选择合适的核心板做二次开发。

表4.1 A280系列核心板参数表

4.1.5 I/O信息

A280系列无线核心板为了配合标准驱动软件开发，产品的出厂固件为I/O设置了默认功能，如果需要更换管脚功能属性，用户可以参考手册，认真了解驱动架构，并在提供的SDK开发包基础上自行修改驱动，适配需要的功能。配置完成后，检查每个管脚配置是否正确，避免驱动冲突。

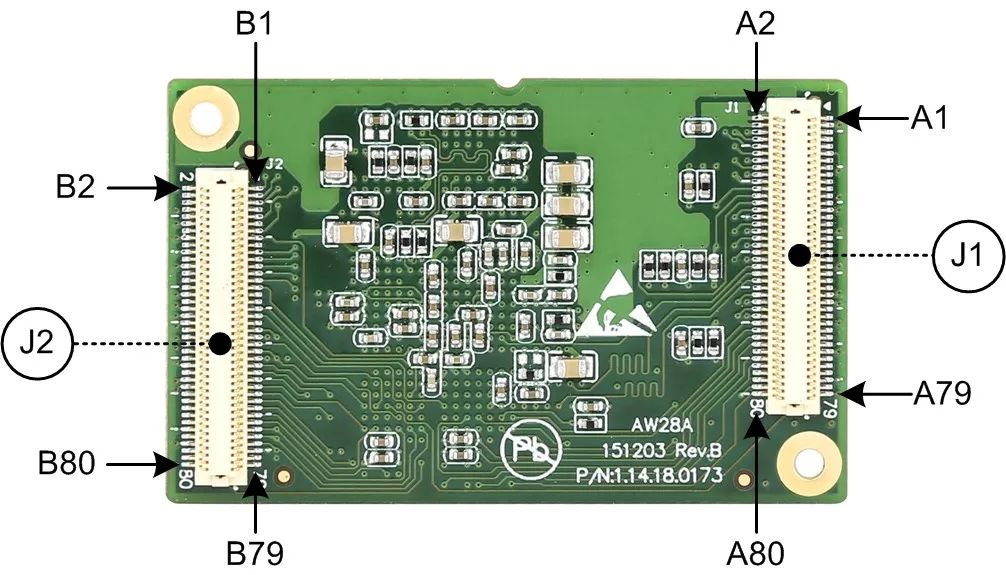

图4.6 A280系列连接器管脚排列

如图4.6所示为核心板产品管脚排列示意图，核心板采用了J1（A1 ~ A80）和J2（B2 ~ B80）两个精密的板对板连接器将处理器的资源从背面引出。J1和J2两个连接器对应引脚的出厂默认功能分别详见详见表4.2和表4.3。

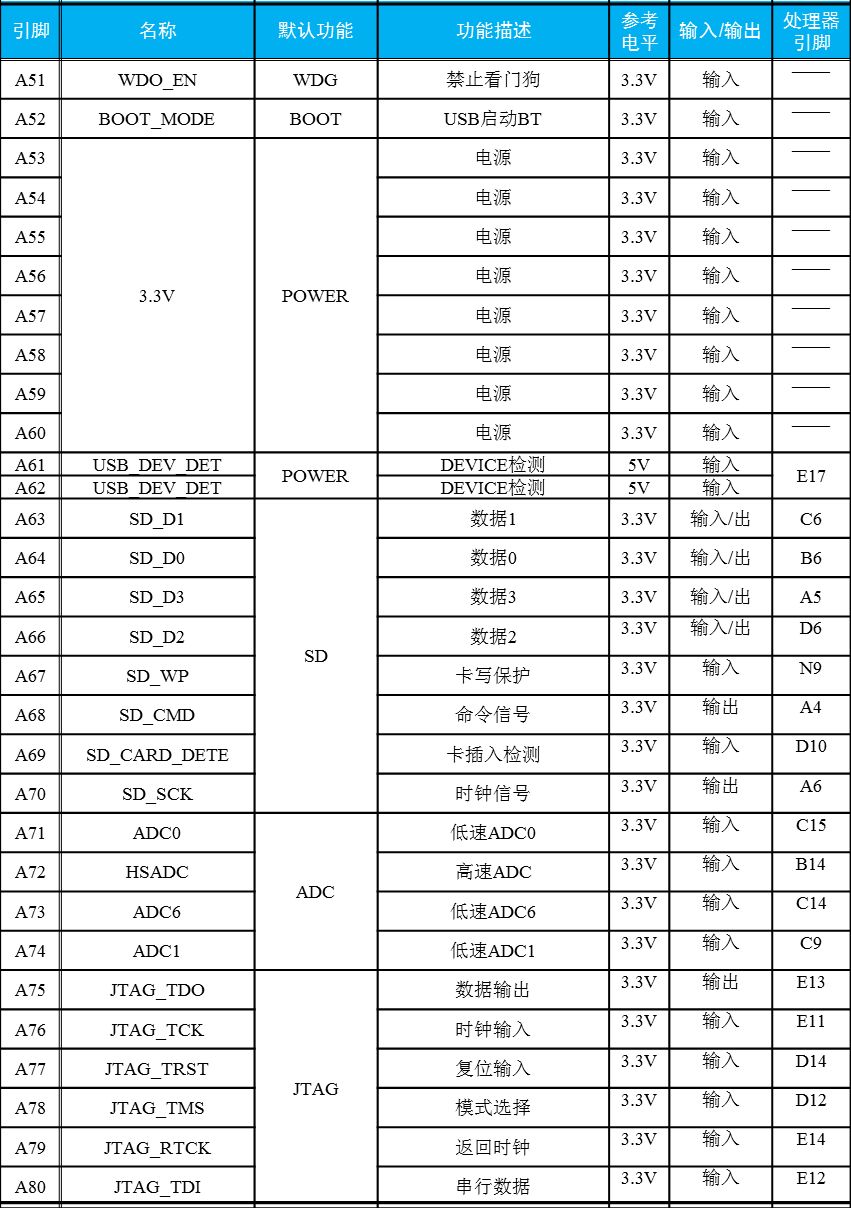

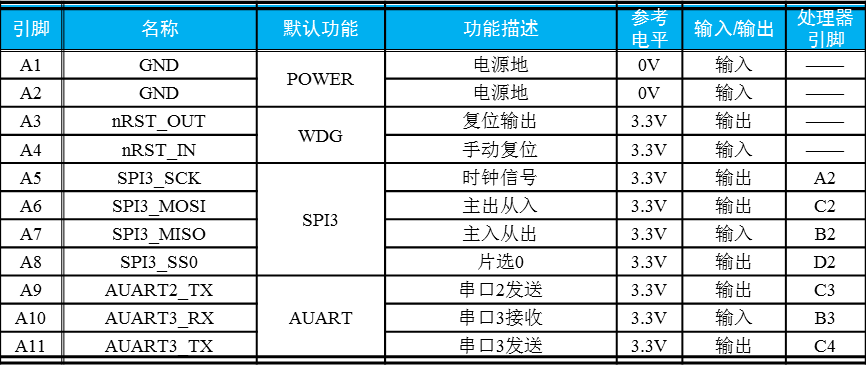

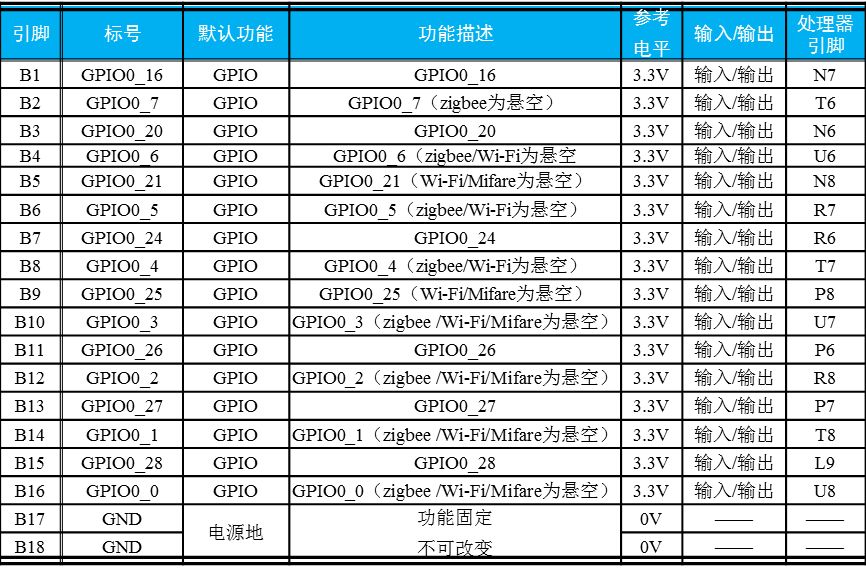

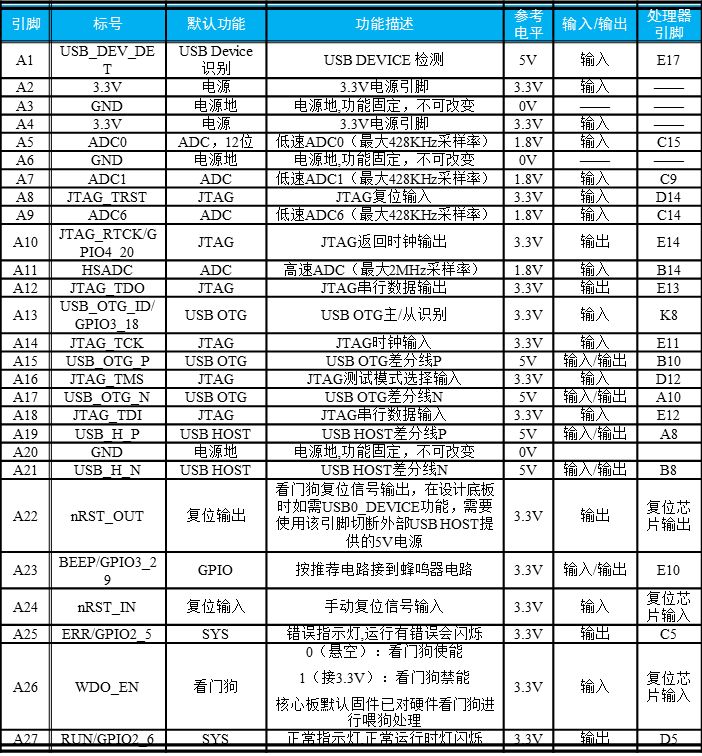

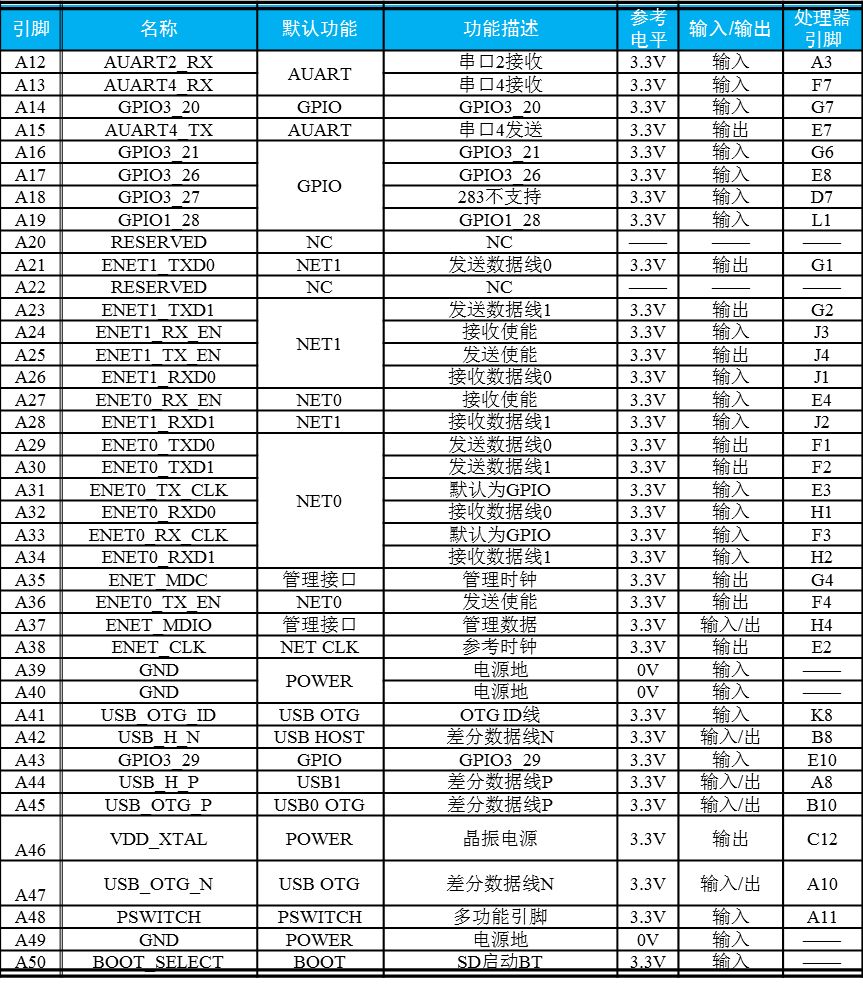

表4.2 A280无线核心板管脚定义(J1)

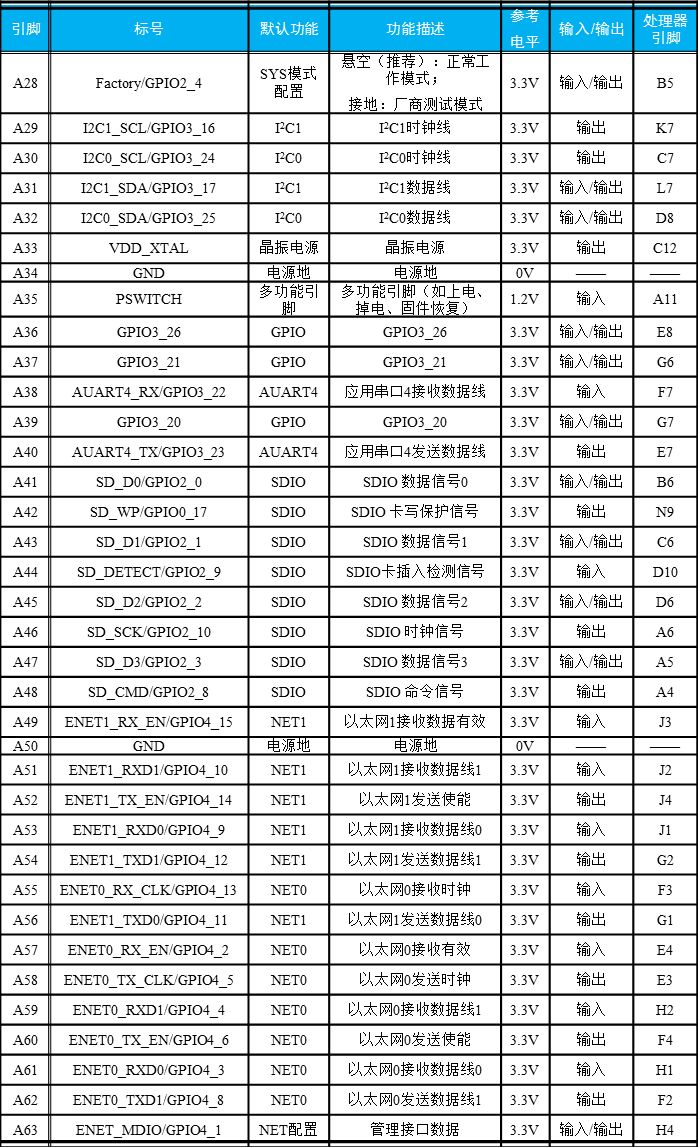

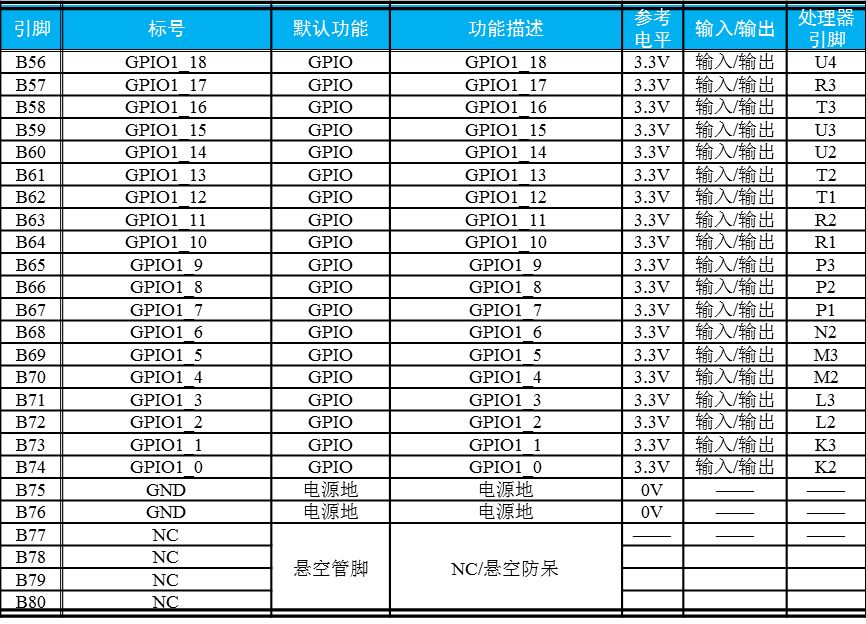

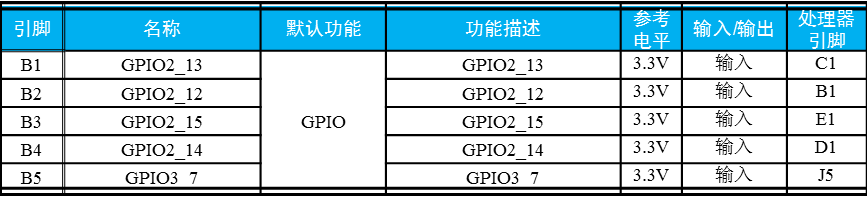

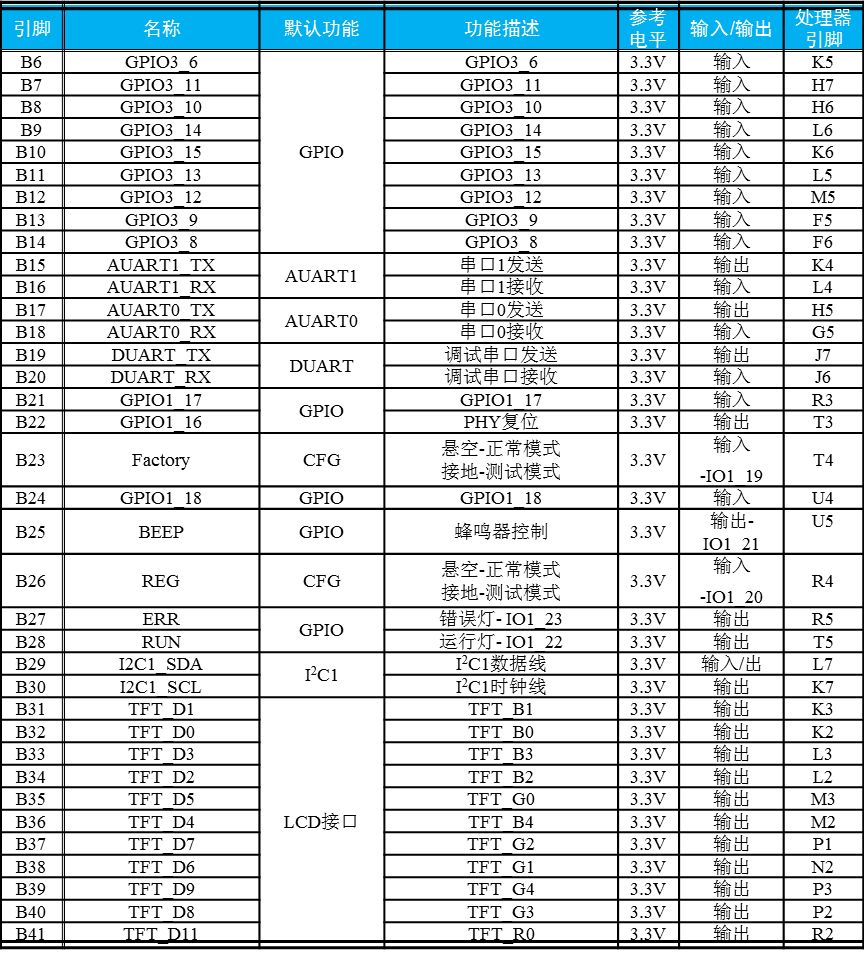

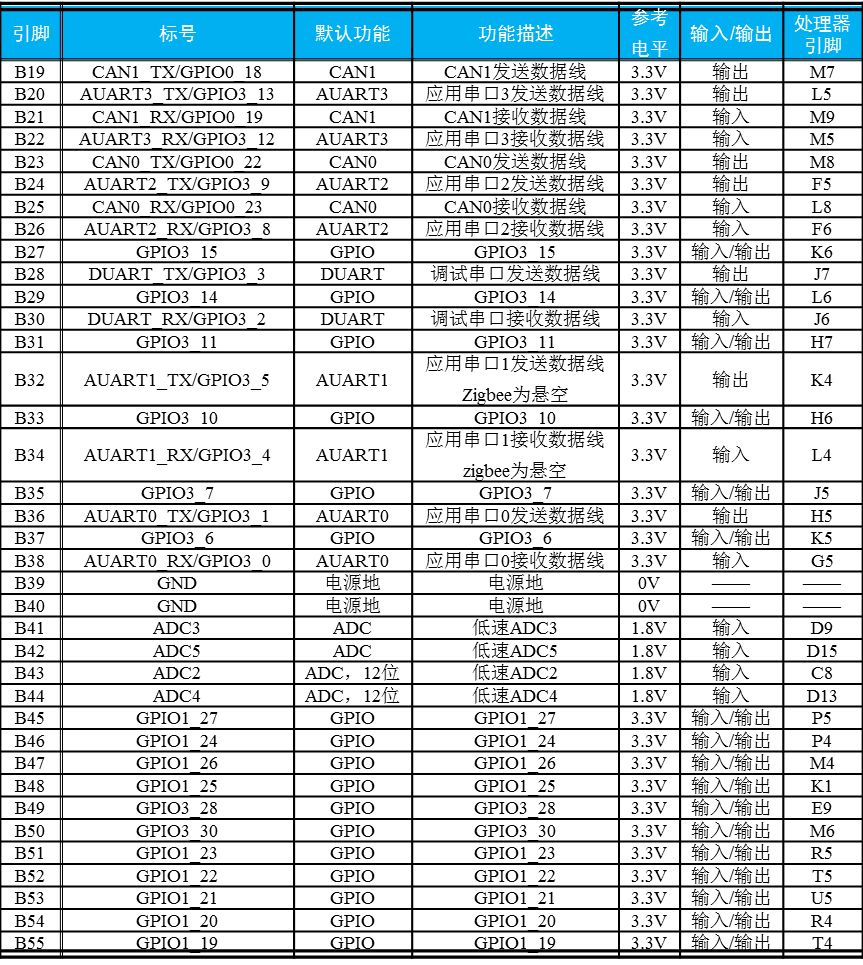

表4.3 A280无线核心板管脚定义(J2)

4.2A287无线核心板(ARM9核)

4.2.1 概述

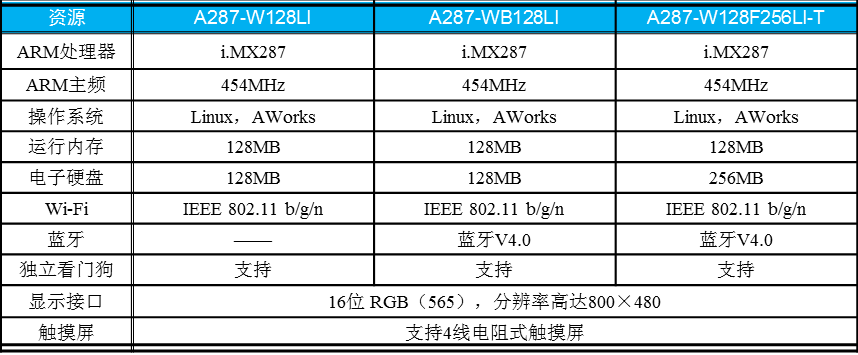

A287系列无线核心板（A287-W128LI、A287-WB128LI、A287-W128F256LI-T三款核心板的简称）是ZLG致远电子精心设计的采用板对板连接器接口的低功耗、高性能嵌入式无线核心板，处理器采用NXP基于ARM9内核的i.MX287，主频最高454MHz，集成了DDR2、NandFlash、Wi-Fi、蓝牙及硬件看门狗等，支持多种通讯方式，比如Wi-Fi、BT、UART、I²C、I²S、Ethernet、USB，同时内部集成了电源管理单元PMU，减小了系统功耗，大大地简化了系统电源设计，并降低了产品设计成本。

A287系列无线核心板可以在工业温度范围内稳定工作，能够满足各种条件苛刻的工业应用，比如，工业控制、现场通信、数据采集等领域。如图4.7和图4.8所示为A287-W128LI及A287-WB128LI无线核心板产品示意图，其工控评估板详见图4.9。
