AW54101系列Wi-Fi无线核心板是ZLG致远电子采用NXP LPC54101精心设计的无线核心板， MCU集成了104KB片上SRAM，512KB Flash。核心板板载Wi-Fi模组采用高性价比的ZW6201，可选1M 或则 4M SPI Flash，可选外置天线或则板载PCB天线，同时支持多种接口通讯方式，比如：UART、SPI、I²C等接口。

AW54101系列无线核心板提供全新的物联网操作系统AWorks IoT OS，旨在让开发者能够轻松使用这些无线核心板，而无需投入大量精力来开发新软件实现工具或学习更高级别的操作系统。完整的软硬件架构使开发者只需专注于开发产品的应用程序，极大地提高智能硬件产品应用开发效率，大大缩短产品的开发周期，使产品能够更快的投入市场。

AW54101系列无线核心板可以在工业温度范围内稳定工作，能够满足各种条件苛刻的工业应用，比如：工业控制、现场通信等领域。如图2.4（a）所示为AW54101无线核心板产品示意图，图2.4（b）为AW54101系列核心板评估板。

图2.4 AW54101系核心板及评估板图片（以实际产品为准）

2.2.2 产品特性

MCU：NXP LPC54101；
最高主频：100MHz；
性能：Cortex-M4内核；
SRAM：104KB；
SPI Flash：可选1M或4M；
I²C：2路(每一路都可以配置成GPIO)；
SPI：1路(都可以配置成GPIO)；
UART：3路(每一路都可以配置成GPIO)；
ADC：12CH 12-bit 5MSps ADC；
GPIO：30个；
PWM：2通道；
支持JTAG调试接口；
工作电压：3.3V±5%；
最大输出功率：17dBm；
接收灵敏度：-90dBm；
温度范围：-30~+85℃；
Wi-Fi协议支持无线IEEE802.11b\g\n标准；
采用4层PCB工艺；
尺寸：18mm×36mm。

2.2.3 产品功能框图

AW54101系列无线核心板将MCU、Wi-Fi芯片、2.4GHz天线等集成到一个18mm×36mm模块中，使其具备了无与伦比的性价比，功能框图详见图2.5。

图2.5 AW54101无线核心板功能框图

2.2.4 产品选型

AW54101系列无线核心板的具体参数详见表2.4，用户可以根据自己的项目技术需求选择合适的核心板做二次开发。

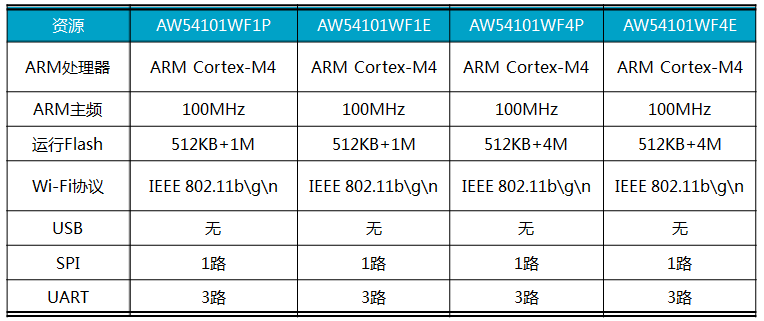

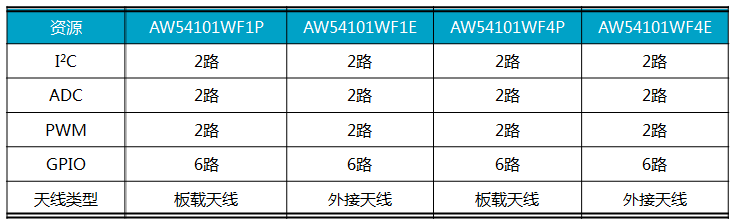

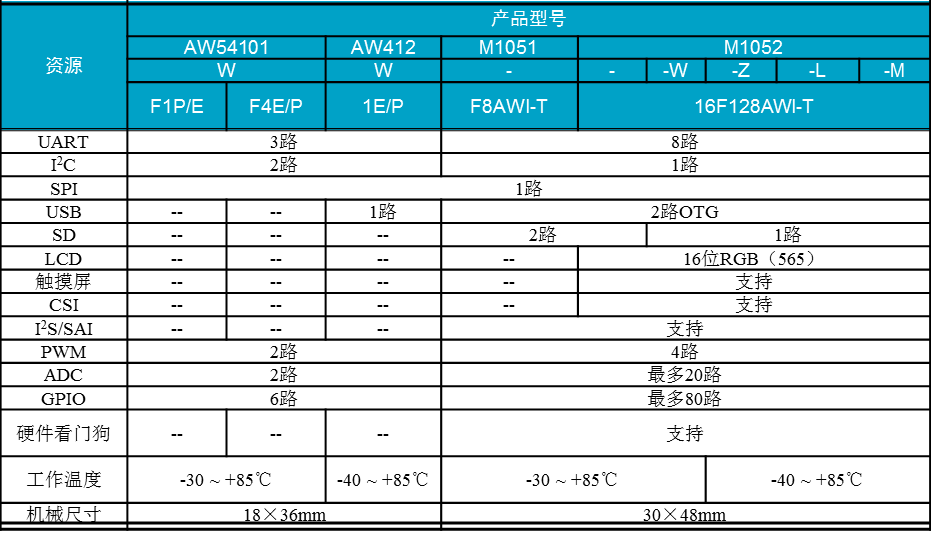

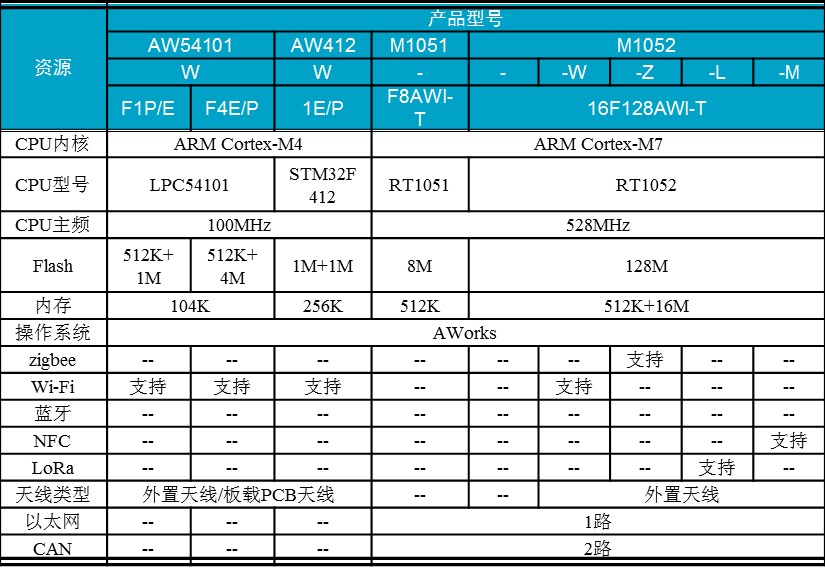

表2.4 AW54101无线核心板产品选型表

2.2.5 I/O信息

AW54101系列无线核心板为了配合标准驱动软件开发，产品出厂时的固件为I/O设置了默认功能，如果需要更换管脚功能属性时，用户可以参考手册，认真了解驱动架构，并在提供的SDK开发包基础上自行修改驱动，适配自己需要的功能。配置完后，需要检查每个管脚配置是否正确，避免驱动冲突情况。如图2.6所示为核心板产品管脚排列示意图，核心板管脚出厂软件默认功能详见表2.5。

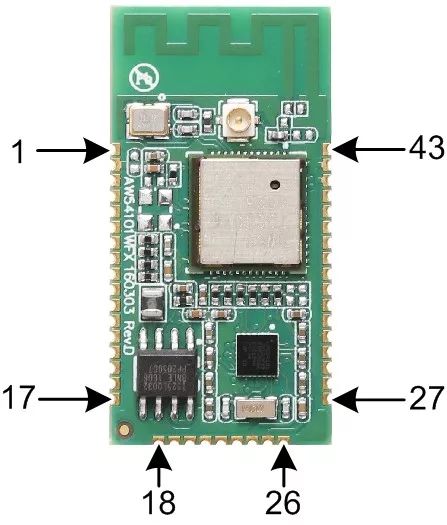

图2.6 AW54101无线核心板管脚排列

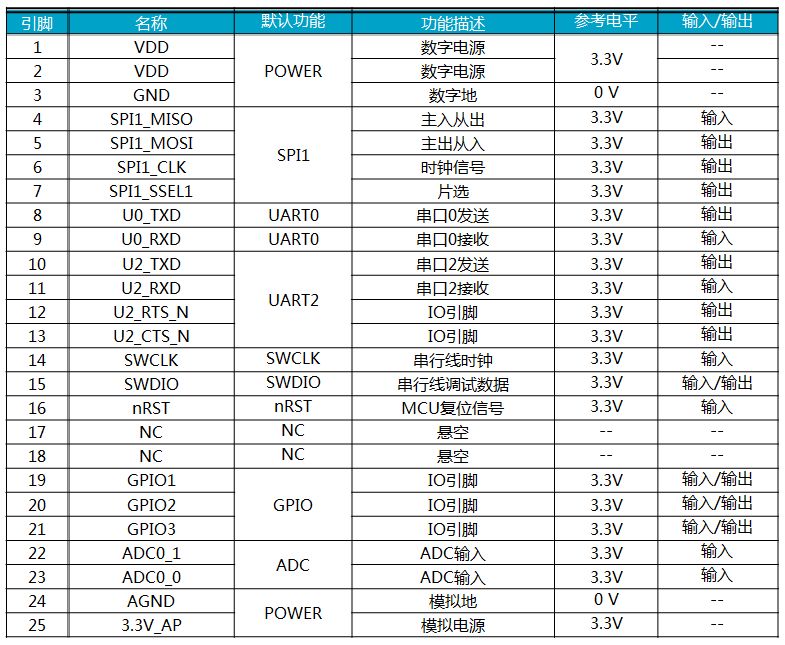

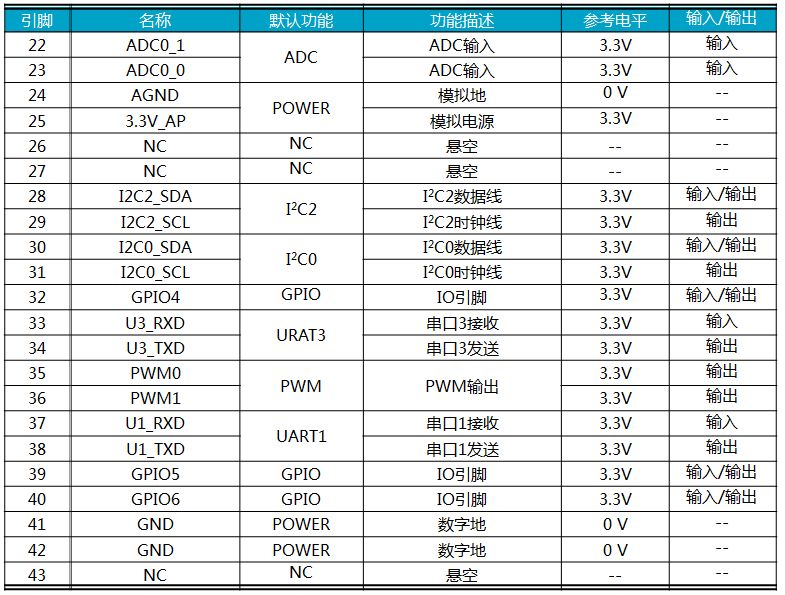

表2.5 AW54101系列无线核心板管脚定义

2.3 AW412无线核心板(M4核)

2.3.1 概述

AW412系列无线核心板是ZLG致远电子采用ST的Cortex-M4的STM32F412（集成了256KB片上SRAM，1M FLASH）精心设计的无线核心板，板载Wi-Fi模组采用高性价比的ZW6201，支持多种接口通讯方式，比如：UART、SPI、I²C通讯接口。邮票孔接口统一，封装向下兼容AW54101系列模块。

AW412系列无线核心板支持AWorks IoT OS二次开发，用户无需关注硬件底层细节，只需要按提供的SDK即可轻松开发，缩短开发周期与减少研发成本。

AW412系列无线核心板可以在工业温度范围内稳定工作，能够满足各种条件苛刻的工业应用，比如：智慧工业、智慧照明、智慧农业以及高端医疗设备等领域。如图2.7（a）所示为AW412无线核心板产品示意图，图2.7（b）为AW54101系列核心板评估板。

图2.7 AW412系核心板及评估板图片（以实际产品为准）

2.3.2 产品特性

MCU：ST STM32F412RGY6；
最高主频：100MHz；
性能： Cortex-M4内核；
SRAM：256KB；
Flash存储器：1024KB+1M；
I²C：2路(每一路都可以配置成GPIO)；
SPI：1路(都可以配置成GPIO)；
UART：3路(每一路都可以配置成GPIO)；
支持16CH 12-bit SAR ADC；
支持1路USB2.0；
GPIO：30个；
PWM：2通道；
支持JTAG调试接口；
工作电压：3.3V±5%；
最大输出功率：17dBm；
接收灵敏度：-90dBm；
温度范围：-30~+85℃；
Wi-Fi协议支持无线IEEE802.11b\g\n标准；
采用4层PCB工艺；
尺寸：18mm×36mm。

2.3.3 产品功能框图

AW412系列无线核心板将MCU、Wi-Fi芯片、2.4GHz天线等集成到一个18mm×36mm模块中，使其具备了无与伦比的性价比，功能框图详见图2.8。


图2.8 AW412系列无线核心板功能框图

2.3.4 产品选型

AW412系列无线核心板的具体参数详见表2.6，用户可以根据自己的项目技术需求选择合适的核心板做二次开发。

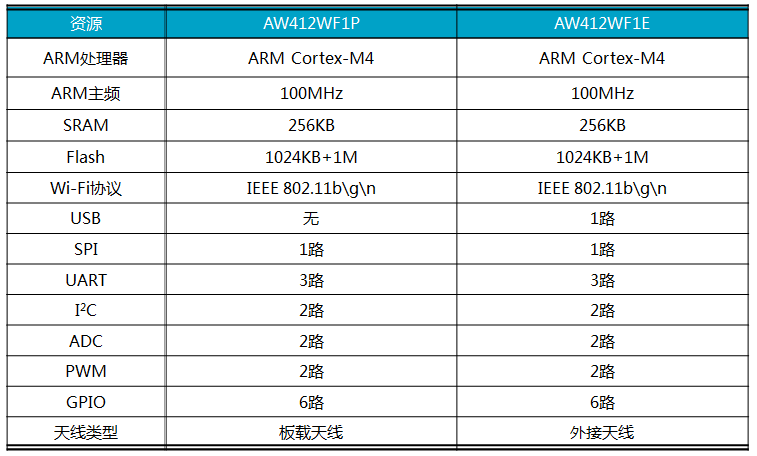

表2.6 AW412系列无线核心板产品选型表

2.3.5 I/O信息

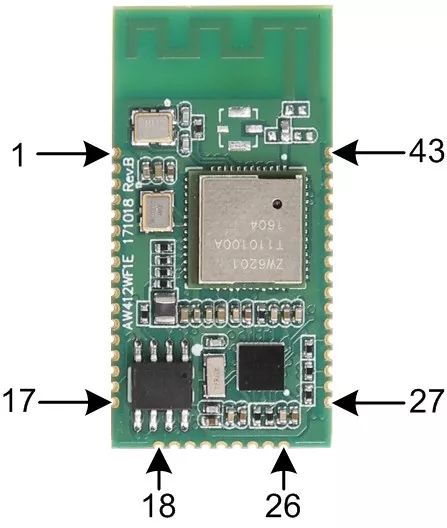

AW412系列无线核心板为了配合标准驱动软件开发，产品出厂时的固件为I/O设置了默认功能，如果需要更换管脚功能属性时，用户可以参考手册，认真了解驱动架构，并在提供的SDK开发包基础上自行修改驱动，适配自己需要的功能。配置完后，需要检查每个管脚配置是否正确，避免驱动冲突情况。如图2.9所示为AW412系列无线核心板产品管脚排列示意图，核心板管脚出厂软件默认功能详见表2.7。
