STM32开发设计中FSMC可能遇到问题应对方案

本文将就使用FSMC可能遇到的问题进行说明。希望能对大家的学习有所帮助。

一、端口配置

1、 由于FSMC写NOR时序与8080接口的时序十分相识，因此我们采用模拟8080时序，

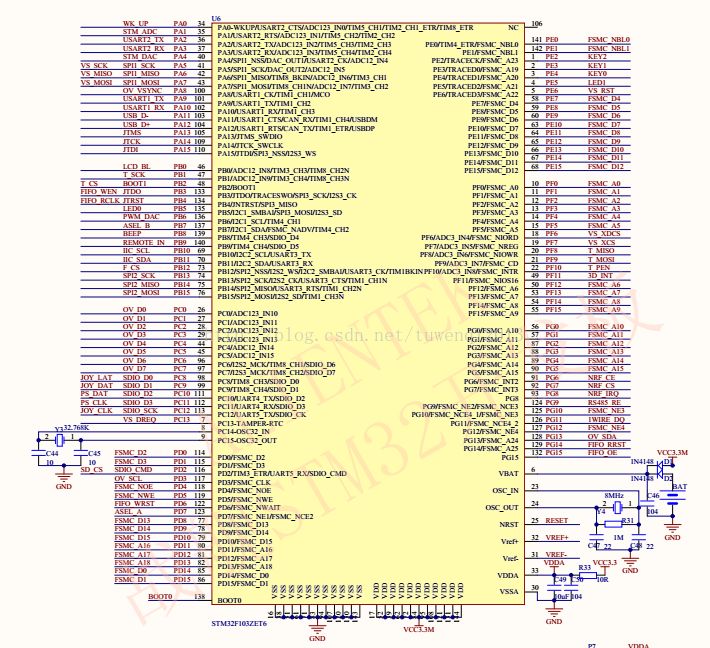

2、 STM32的引脚图如图所示。

3、根据上图我们可以得出，FSMC的数据端口D[15：0]如下

4、我们使用的是 FSMC 的信号线 NE1 作为控制 8080 的 CSX 片选信号，所以我们把本成配置为 FSMC_Bank1_NORSRAM1 (NE1 片选BANK1)。由上图得FSMC-NE1 ==PD7 ---------LCD-CS

5、数据地址的选择

本成员用于设置 FSMC 接口的数据宽度，可被设置为 8Bit 或 16bit。对于16 位宽度的外部存储器。在 STM32 地址映射到 FSMC 接口的结构中，HADDR信号线是需要转换到外部存储器的内部 AHB 地址线，是字节地址。

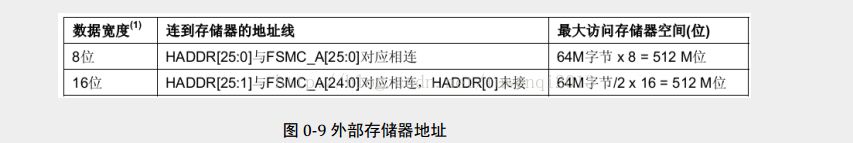

若存储器的数据线宽为 8Bit，FSMC 的 26 条地址信号线 FSMC_A[25:0]直接可以引入到与 AHB 相连HADDR[25:0]，26 条字节地址信号线最大寻址空间为 64MB。见图 0-9。

若存储器的数据线宽 16Bit，则存储器的地址信号线是半字地址(16Bit) 。为了使 HADDR 的字节地址信号线与存储器匹配，FSMC 的 25 条地址信号线FSMC_A[24:0]与 HADDR[25:1]相连，由于变成了半字地址(16Bit)，仅需要 25条半字字地址信号线就达到最大寻址空间 64MB。正因地址线的不对称相连，16bit 数据线宽下，实际的访问地址为右移一位之后的地址。

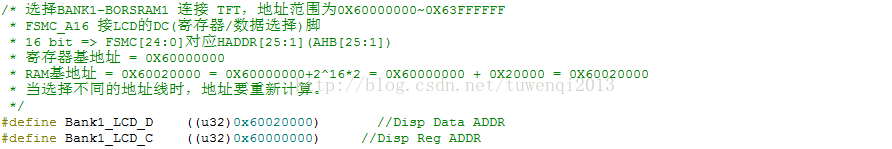

如下，我的地址选择FSMC_A16， 只需在命令地址上左移（16+1）位。

6、FSMC寄存器的配置

7、如果我们需要改动端口，只需注意以下几个要点即可

(1)我们需要改动BANK1_SRAM[X],,如我改成BANK1_EN4,需改动

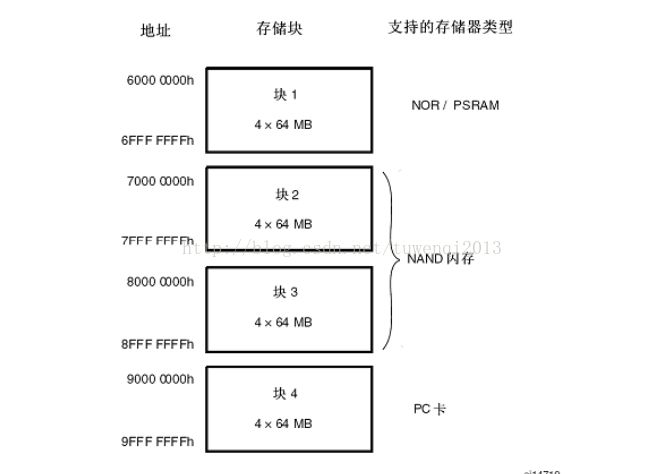

因为EN4的地址是0X6C000000,

(2)如需改动命令地址，FSMC_A[25：0],如我选择A16

只需将命令地址改为0x6c000000+(16+1)
