InnoSwitch升级换代，支持多样化的快充应用

InnoSwitch是美国PI公司首创的单芯片电源解决方案，这个系列产品被小米、华为等知名手机品牌采用，同时也是目前市面上最为畅销的电源芯片之一。

目前，顺应快充市场的发展需求，PI公司将旗下的InnoSwitch进行了升级换代，目前最新的型号已经命名为InnoSwitch3-Pro。是一款可设定恒压/恒流及恒功率输出特性的离线反激式开关电源IC，可提供65 W的输出功率，并且在各种输入电压及负载条件下均可提供94%的高效性能。

支持多样化的快充应用
而在工程师最关注的实际应用方面，InnoSwitch3-Pro可与微控制器配合工作，也可根据系统CPU的指令来控制和监测离线式电源。其应用几乎涵盖所有快充协议，包括USB PD3.0+ PPS、Quick Charge 4/4+、AFC、VOOC、SCP、FCP，以及其他工业和消费类电池充电器、可调光LED镇流器驱动器及输出可调整的工业电源。如此一来，用一个电源设计，适应所有快充协议！

首创单芯片65W快充
InnoSwitch3-Pro是去年刚刚推出的InnoSwitch3电源IC的升级版，Pro版传承了之前InnoSwitch3诸多出众的特性，比如：可提供最高65W的输出功率，满足最大20V 3.25A的USB PD应用，可兼容绝大多数笔记本、手机、充电宝的供电需求；在各种输入电压及负载条件下均可高达94%的效率；动态特性出色；集成了完善的保护特性等等。

独有的小体积
得益于InnoSwitch3-Pro家族IC将初级、次级和反馈电路同时集成到一个表面贴装离线式反激开关IC中。所有InnoSwitch IC都集成了初级MOSFET、初级侧控制器、具备同步整流驱动的次级侧控制器以及可省去光耦器的创新性的FluxLink技术。最终，让电源芯片的封装得以实现高度集成，有利于降低充电器设计的体积，以适应数码产品对电源的轻薄需求。

不光是体积小，在安全方面，InnoSwitch3-Pro集成了总线电压、电流和故障报告的遥测技术，以及可动态设定的各项保护功能，例如可外部设定电源的过温保护(OTP)、输入过压/欠压(OV/UV)保护、输出过压/欠压(OV/UV)保护和各种保护的反应机制，从而使得复杂的离线式电源的BOM元件数大幅减少，电源设计的复杂度也可大幅简化。

开放式数字可编程接口

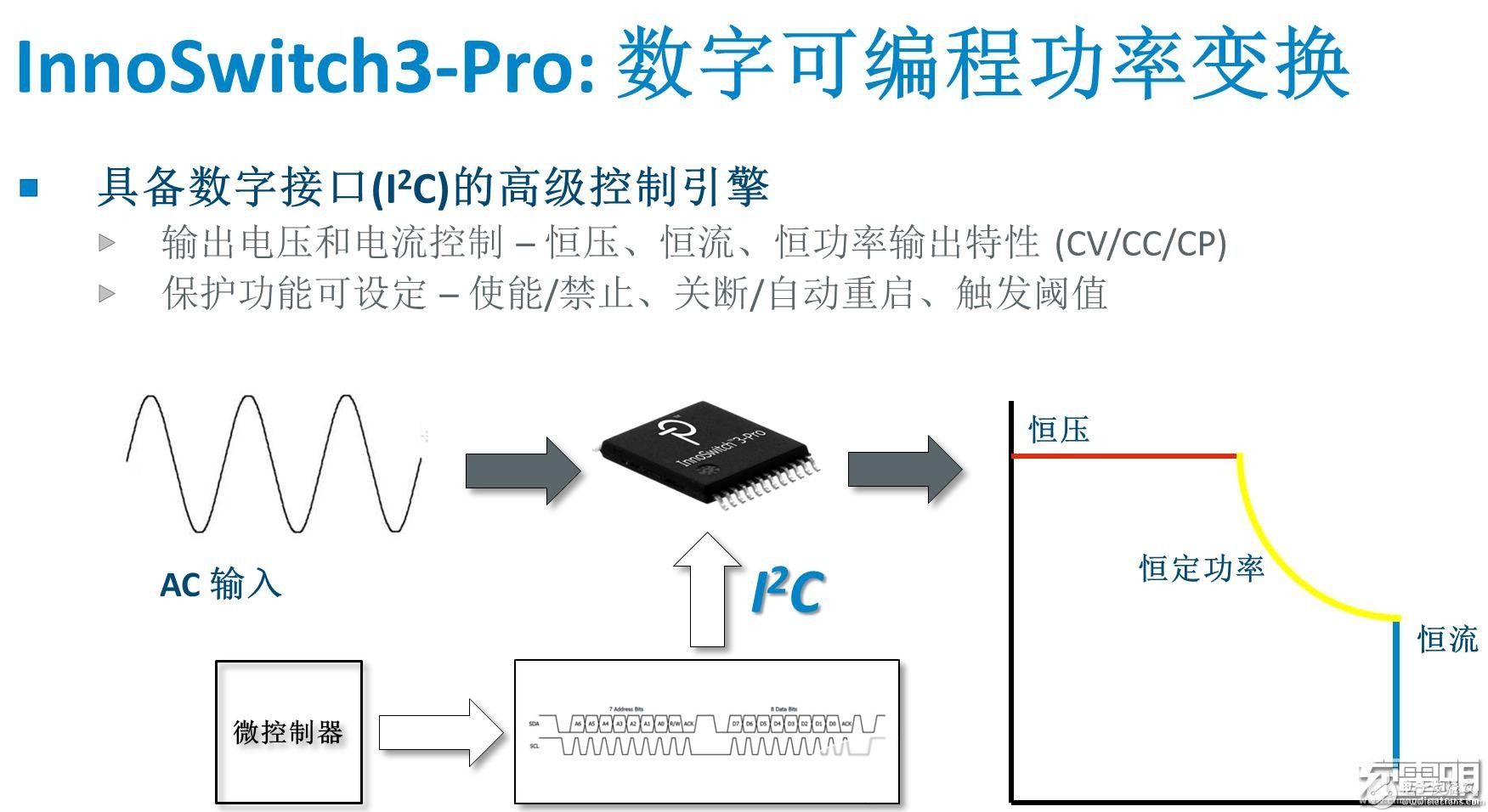

InnoSwitch3-Pro预留了I2C接口通过这个接口微处理器可直接与电源IC相连，通过软件对输出电压及电流进行精确的动态阶跃控制——电压阶跃步长为10mV，电流阶跃步长为50mA——实现数字可编程的功率变换。这个带来的好处是支持USB PD3.0子集中的PPS，可以更精确的控制输出的电压档位。

拥有了I2C接口的InnoSwitch3-Pro，得以让市面上众多的快充协议芯片得以接入到PI的开放式电源平台当中来。目前快充协议的生态链众多，而无论是USB-IF主导的USB PD，还是高通主导的Quick Charge 4/4+、3.0，以及华为的SCP、FCP，甚至是未来的电荷泵应用，InnoSwitch3-Pro都提供了广阔的应用空间。
