Maxim MAXREFDES16 Fresno参考设计

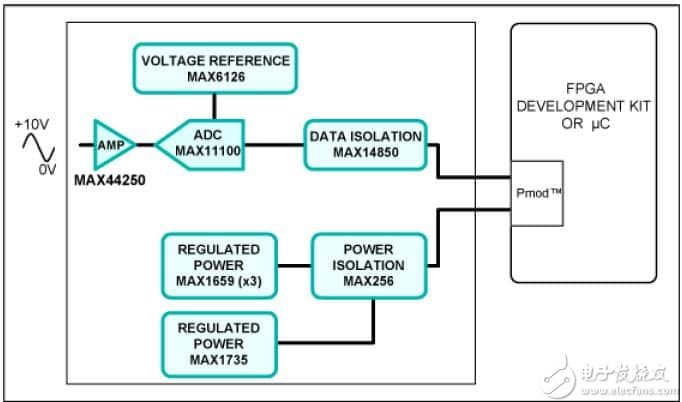

Maxim MAXREFDES11 Fresno 参考设计是 16 位高精度工业模拟前端(AFE)，可承受 0 到 10V 的信号，并具有隔离式功率与数据功能—所有这些都集成在一个小尺寸封装内。Fresno 设计集成了一个超精密的低噪声缓冲器（MAX44250); 一个高度精确的模数转换器(MAX11100）；一个超高精度 4.096V 电压基准（MAX6126）；600VRMS 数据隔离（MAX14850)；和一个隔离式/受调节的 +5.5V、+5V、及 -3V 电源轨(MAX256/MAX1659/MAX1735）。该 AFE 解决方案可用于需要高精度模数转换的任何应用，但主要还是瞄准工业传感器、工业自动化、过程控制、可编程逻辑控制器（PLC）和医疗应用。

特点

• 高精确性

• 0 到 10V 的输入范围

• 隔离功率与数据

• 印刷电路板（PCB）面积小

• Pmod™兼容的形状因数

应用

• 工业传感器

• 过程控制

• 工业自动化

• 可编程逻辑控制器

• 医疗
