温度传感器I2C的总线应用及设计

问题与解答：

＊linux自带的驱动怎么用的？

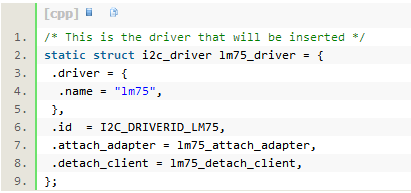

看lm75.c的代码，发现此温度传感器用的是I2C的总线。代码中看到i2c驱动的接口定义如下，和以前做过的字符型驱动的接口不一样。

在linux Device Driver这本书中搜，在此书中无介绍。

www.linuxjournal.com/article/7136，www.linuxjournal.com/article/7252讲得还不错。尤其是后者对路。I2C在读主板上的传感器的应用上应用比较多，但它是在比较新的版本的LINUX内核版本中才加进来的，难怪LDD这本书中没有讲了。

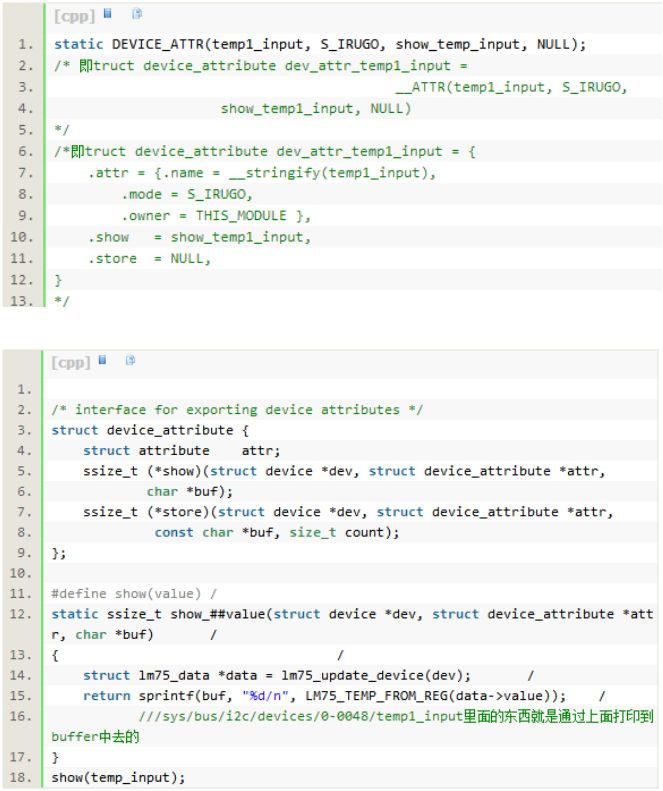

再看上面数据结构中的回调函数，具体干什么就比较清楚了。根据函数内容得知，驱动在加载的时候会自动检测I2C总线上的设备，因此会自动发现温度传感器。lm75_update_device（）是对温度传感器进行轮询读数时用的函数。

根据文章指引，看设备的/sys/bus/i2c/。下面已经有了lm75传感器的数据，直接读是有数据的，而且数据会变化，如下：

root:~# cat /sys/bus/i2c/devices/0-0048/temp1_input-31500

*读数为负。什么样的读数才是正常的？在驱动代码里增加了调试信息，打印出传感器上读的寄存器的值，和文件系统上读出的不一样。

看 linux-2.6.20.21/Documentation/hwmon/lm75，了解到lm75是一个工业标准。所以linux里的lm75驱动是支持多种温度传感器的。

看了一下板子上的芯片，是lm75A.在网上下载了一个datasheet，上面显示一共9-bit来控制读数。头位为正负，后面8-bit为值。

在驱动代码里添加调试信息，只打印寄存器值的后8-bit，放到温度实验箱里测试的结果看起来满合理的。

然后把内核的lm75.h的代码修正（只读后面8个比特并根据大小判断正负），测试通过。
