MSP430单片机RTC实时时钟部分程序结构

RTC-Real Time Clock是430单片机的实时时钟模块，可以配置成实时时钟模式（万年历）或者一般目的的32位计数器模式，其中实时时钟模式提供了年月日、时分秒，可以选择BCD码或者二进制格式，并且具有可编程的闹钟。RTC模块支持中断。相关寄存器请参阅430系列单片机user's guide（我用的是5438A）。

1.计数器模式

实时时钟控制器寄存器1 RTCMODE位被重置时，计数器模式被选择，通过软件设置可以得到一个32位的计数器。从时钟模式切换到计数器模式是通过重置计数值：RTCNT1、RTCNT2、RTCNT3、RTCNT4 和 预换算计数器：RT0PS、RT1PS。

计数器的增量计数器来自ACLK、SMCLK或者分频之后的ACLK、SMCLK。分频系数来自分频除法器RT0PS、RT1PS。RT0PS的输出可以和RT1PS的输出级联构成32位计数器的时钟源。4个独立的8位计数器级联成为32位的计数器。这能提供计数时钟的8位、16位、24位、32位溢出中断。RTCTEV位选择各自的触发，通过设置RTCTEVIE位，一个RTCTEV能够触发一个中断。计数器RTCNT1到RTCNT4都可以单独访问，并可能被写入数值。

2.日历模式

当RTCMODE被置位时，万年历模式被选中。值得一提的是，万年历模式有能够计算能否被4整除的闰年算法，这个算法范围是1901年到2099年。

2.1预分频

分频器自动将RT0PS和RT1PS配置成为实时时钟提供一秒间隔的时钟，RT0PS源于ACLK，一般来说ACLK为32768Hz，是为了实时时钟的运行。从日历模式切换到计数器模式时，会将年月日、时分秒全部被置位1，RT0PS和RT1PS也会被置位。当RTCBCD=1时，日历寄存器会被选为BCD码，必须在时间设置之前选择好格式，改变RTCBCD的状态和切换到计数器模式影响一样。

2.2闹钟功能

用户可编程闹钟只有在日历模式下有效。每一个闹钟寄存器都包括都包括一个闹钟使能位，AE用来修改每一个闹钟寄存器，通过设置闹钟寄存器的AE位，可以产生多种闹钟。无效的闹钟不会通过硬件的检测，所以用户有必要检查所设闹钟是否正确。

2.3读写实时时钟寄存器

系统时钟和实时时钟的时钟源异步，因而读写实时时钟寄存器的时候要注意。此时实时时钟寄存器每秒钟更新一次，为了防止在更新的时候读取实时时钟数据而造成错误数据的读取，应该设置一个禁止进入的窗口，在禁止进入窗口和窗口外期间，只有RTCRDY复位有效才可以读取。在RTCRDY复位的时候，读取操作是错误的并且读取的时间数据也无效被忽略。

2.4时钟中断

由于我做的部分只涉及实时时钟显示，中断部分没有过多涉及，就不在讨论了。

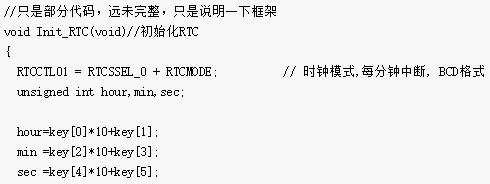

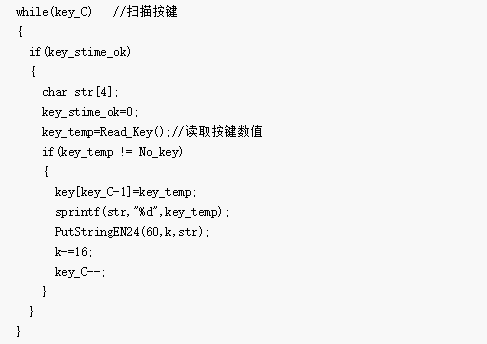

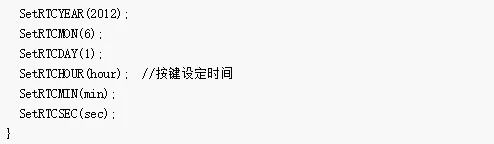

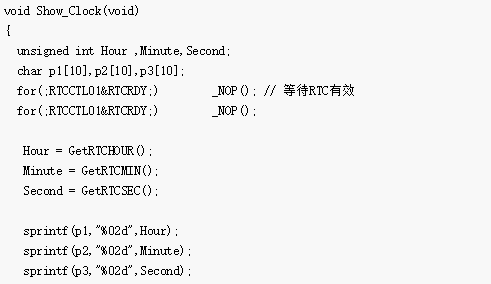

RTC实时时钟显示部分程序结构如下：
