1.RS-485接口：

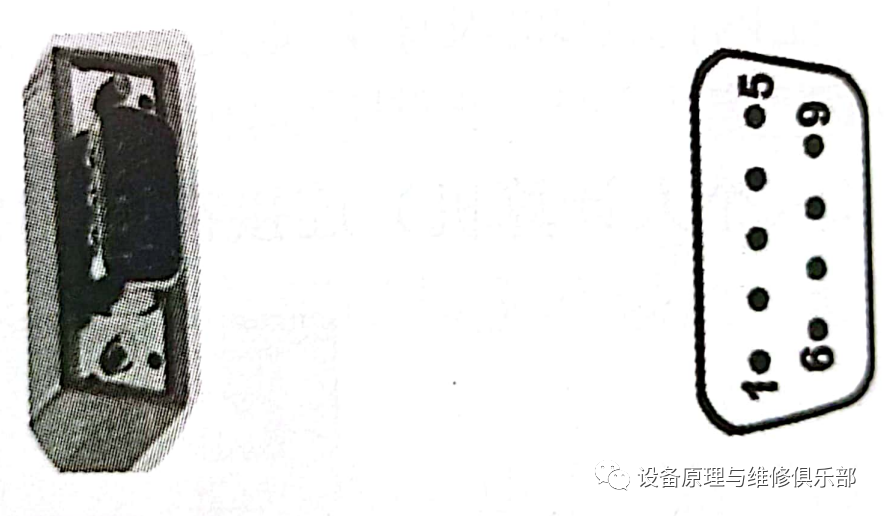

RS-485接口是在RS-422基础上发展起来的一种RIA标准串行接口，采用“平衡缠粉驱动”方式，RS-485接口满足RS-422的全部技术规范，可以用于RS-422通信，RS-485接口铜材采用9针连接器，其外观与管脚定义如下图1所示：

图1

RS-485接口的引脚功能参见下图2所示：

图2

2.西门子的PLC连线：

西门子PLC的PPI通信，MPI通信和PROFIBUS-DP现场总线通信的物理层都是RS-485，而且采用都是相同的通信电缆和专用网络接头，下图3所示：

图3

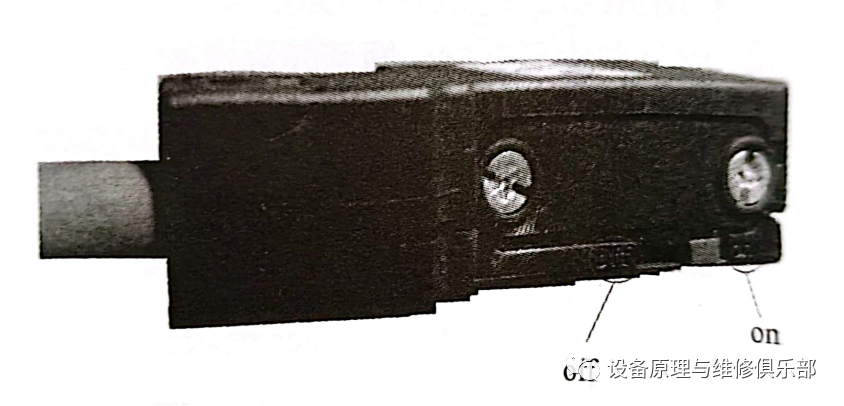

显示了电缆接头的普通偏流和终端状况，右端的电阻设置“on”，而左侧的设置为“off”，图中只显示了一个，若有多个也是这样设置。要将终端电阻设置“on”或者“off”，只要拨动网络接头上的拨钮即可，图4所示中拨钮在“on”一侧，因此终端电阻已接入电路。

图4

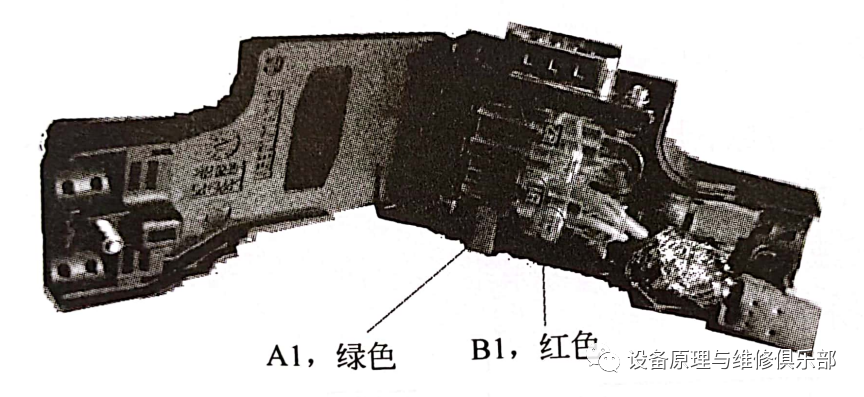

备注：西门子的专用PROFIBUS电缆中有两根线，一根为红色，上标有“B”，一根为绿色，上面标有“A”，这两根线只要与网络接头上相对应的“A”和“B”接线端子相连即可（如“A”线与“B”接线端相连）、网络接头直接插在PLC的通信口上即可，不需要其他设备。三菱的FX系列的PLC的RS485通信要加RS-485专用模块和中断电阻。
