RS232自由转Profinet网关扫码枪连接plc程序

你是否曾经遇到过这样的问题：如何在不编写复杂代码的情况下，将条形码数据上传到PLC？今天，我们将为你揭示一个简单的解决方案！

让我们来看看这个神奇的组合：捷米的JM-RS485/232-PN (rs232转Profient网关)和锐码的TC8850型号多功能无线扫码枪。通过将它们连接起来，我们可以轻松地将现场条形码数据上传到西门子1200PLC，而无需编写任何代码！只需要将RS232转Profient网关的GSD文件加载到组态即可。这个解决方案不仅简单易懂，而且非常实用，无论你是工程师还是爱好者，都可以轻松掌握。

1,让我们一起来看看这个创新的连接方法，让你的工作更加高效、简单、轻松！快来评论区留下你的想法和体验吧！

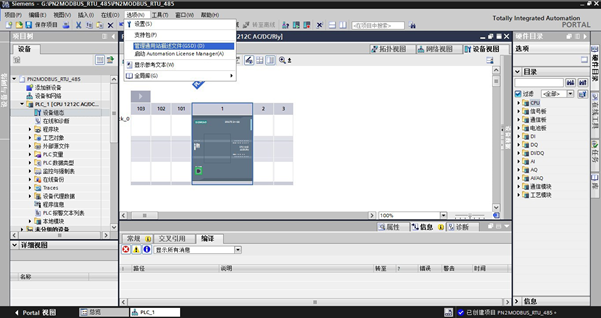

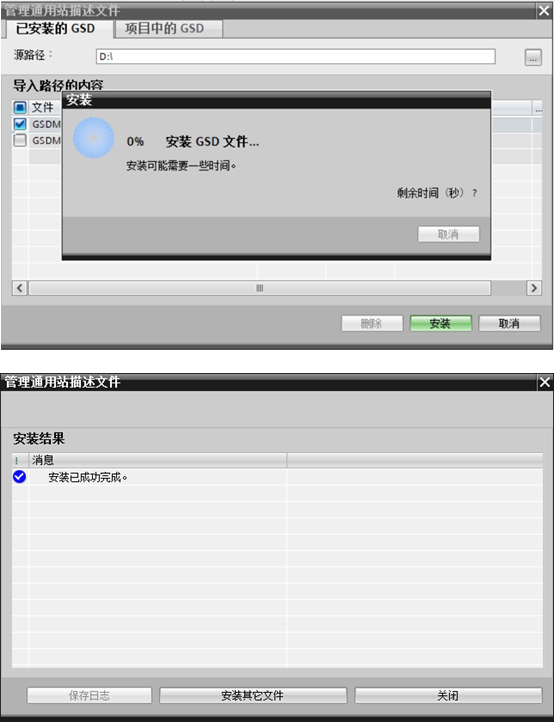

2,打开博图加载捷米提供的RS232自由转Profinet网关GSD文件。

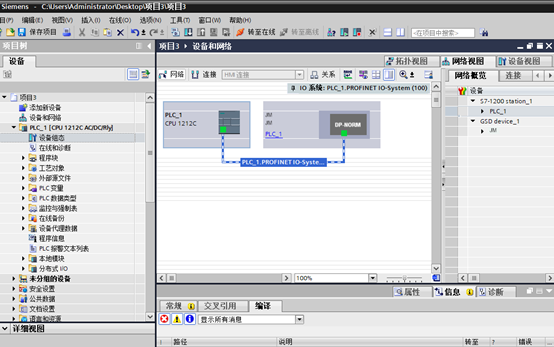

3,设置RS232转Profient网关IP地址及设备名称，与1200保持在同一网段上

设备名JM-RS485/232-PN

IP192.168.1.27

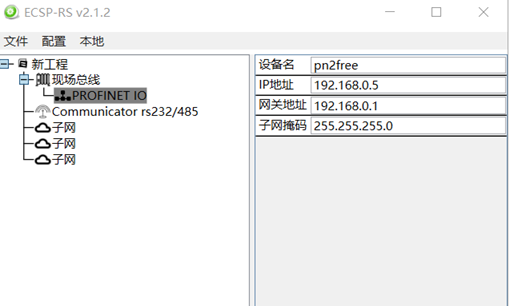

4,加载网关读取扫码枪数据长度，长度大于现场所读取的实际字节长度即可，本案例长度为68-99字节打开RS232转Profient配置软件设置设备名称和IP地址

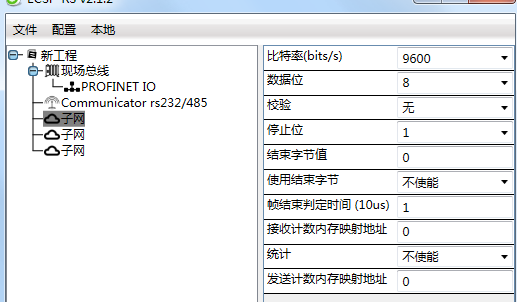

5,网关设置扫码枪的波特率9600/N/8/1

6,把数据下载到RS232转Profient网关此时可打开串口调试助手，我这边是用usb转233的串口工具。可以发现数据已经在监控表上看到数据
