新能源电机绝缘系统关键参数-PDIV(二)

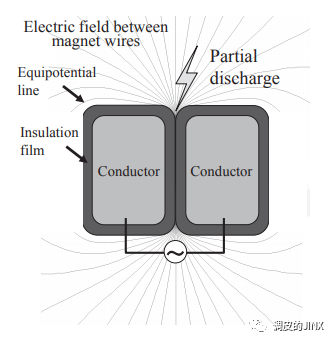

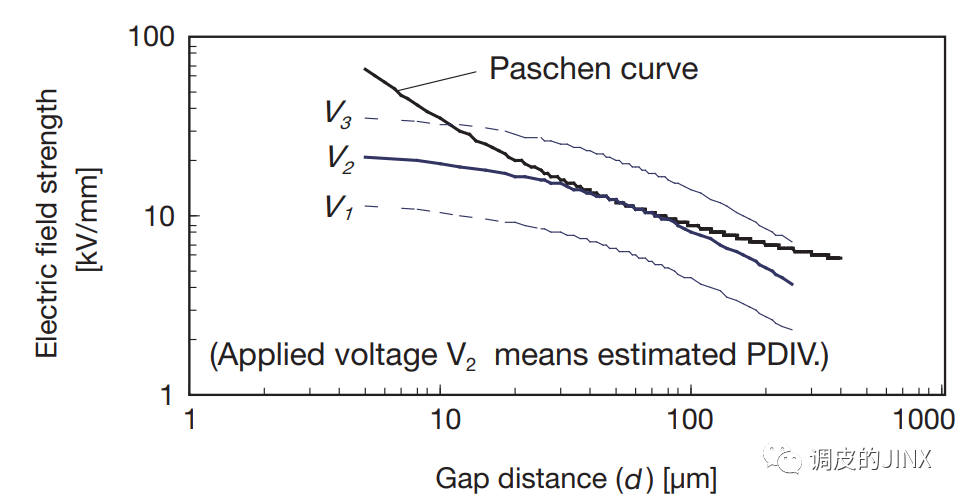

一般来说，电机绕线PDIV可由电场强度和帕邢曲线来估计，图中交点即为估计的PDIV值。

注：帕邢定律，表征均匀电场气体间隙击穿电压、间隙距离和气压间关系的定律。1889年由F.帕邢根据平行平板电极的间隙击穿试验结果得出。两电极间开始形成电弧或放电的击穿电压是气体的压力和电极距离乘积的函数。

当然，也可以用经验公式进行计算。其中：V为PDIV(Vrms)，t为绝缘厚度，εr为材料相对介电常数。

注：介质在外加电场时会产生感应电荷而削弱电场，原外加电场（真空中）与最终介质中电场比值即为相对介电常数（relative permittivity ）。理想导体的相对介电常数为无穷大。

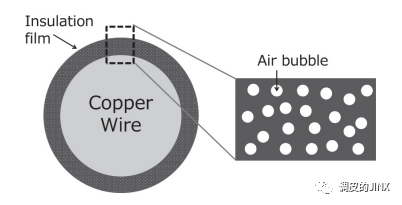

增加绝缘材料厚度是提高PDIV最直接和有效的手段，但这受限于电机设计。如何保证可靠性的前提下，减少材料相对介电常数成为了一个新的方向。例如气泡漆包线技术，通过在清漆中形成一定比例气泡，来降低相对介电常数。该技术的核心在于增加气泡的同时不能减少介电强度。
