通过以太网对PLC数据监控的X2与PLC进行通讯技术

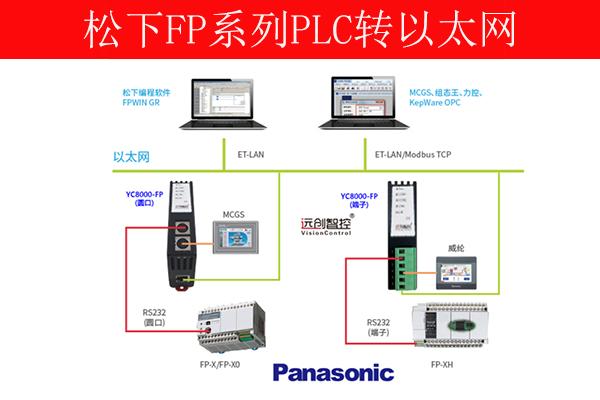

远创智控YC8000-FP是一款经济型的以太网通讯处理器，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于松下FP-XH、FP-X、FP-X0、FP0、FP0R、FP2SH等多个系列PLC的以太网数据采集，非常方便构建生产管理系统。

远创智控YC8000-FP采用模块化设计，不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控的同时，触摸屏可以通过复用接口X2与PLC进行通讯。

2,当您第一次拿到YC8000-FP产品后，可以按以下步骤完成对产品的初步测试。

上电、观察指示灯

将松下FP系列PLC上电，将连接PLC的通讯线接入COM1口之后，红色Pwr电源指示灯将立即常亮，如果连接网线后，绿色LINK灯将常亮，此时如果COM1口通讯正常，绿色COM1串口指示灯将在数秒内闪烁，将连接触摸屏的通讯线接入COM2口之后，如果COM2口通讯正常，COM2串口指示灯将在数秒内闪烁。

连接电脑、查看Web网页

用以太网网线（交叉和直连线都行）将电脑网卡和YC8000-FP的RJ45端口相连，观察YC8000-FP的绿色Link

指示灯应常亮。Link灯常亮表明YC8000-FP已经建立了以太网连接。

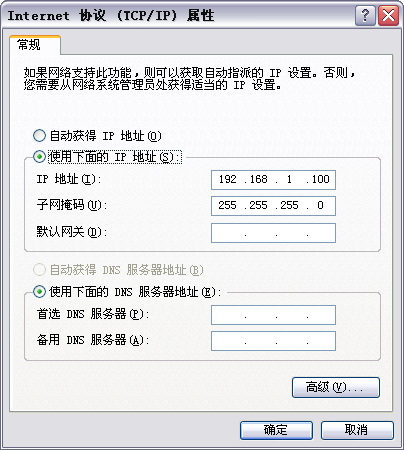

如果电脑启动了无线网卡的话请禁用无线网卡（某些时候会影响有线网卡的通讯）。将电脑的本地网卡的IP设置成192.168.1.100。如下图所示：

3,电脑上运行InternetExplorer浏览器，在地址栏输入：192.168.1.178（这是YC8000-FP的出厂IP地址），然后按回车键，浏览器应能显示YC8000-FP的内部Web网页。

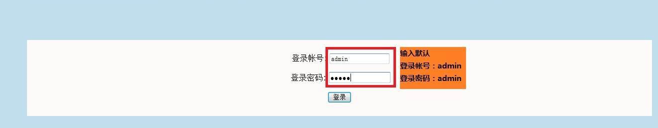

登录页面如下图所示：

4,登录后显示的首页，如下图所示：

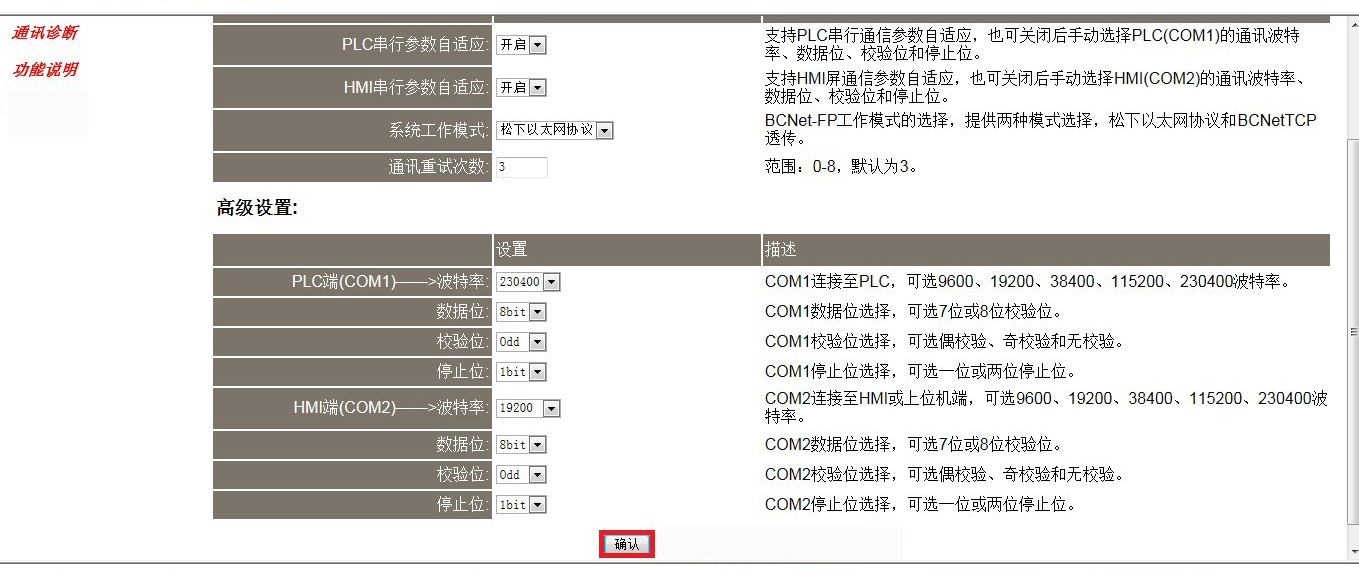

5,串行总线接口参数

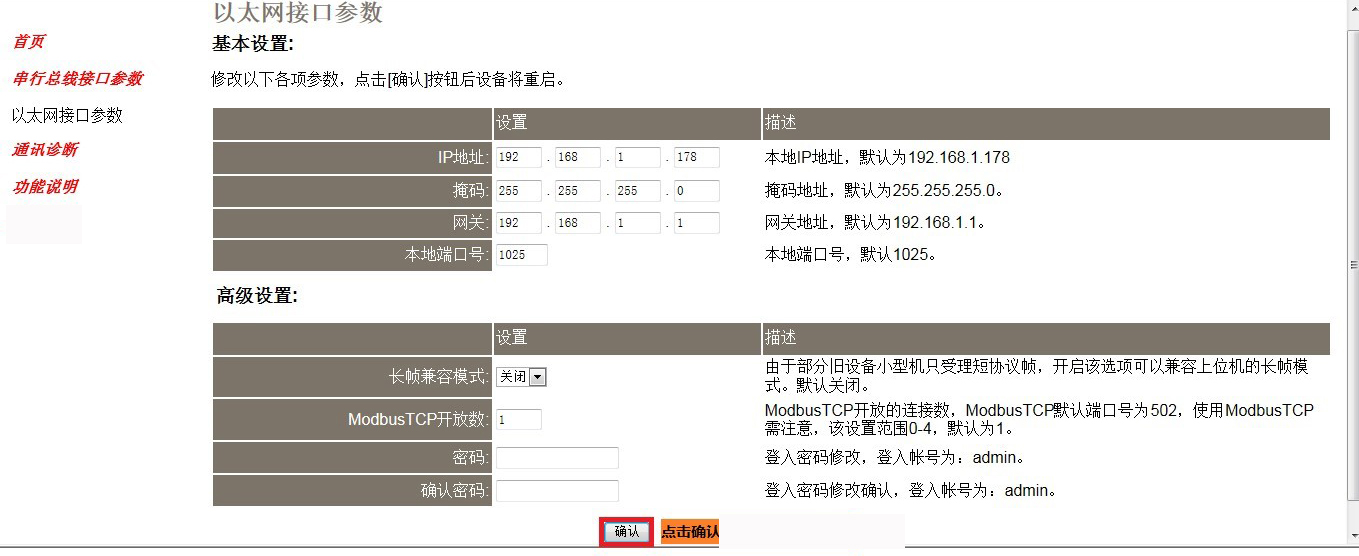

6,以太网接口参数

7,设置YC8000-FP的IP地址、掩码和网关；

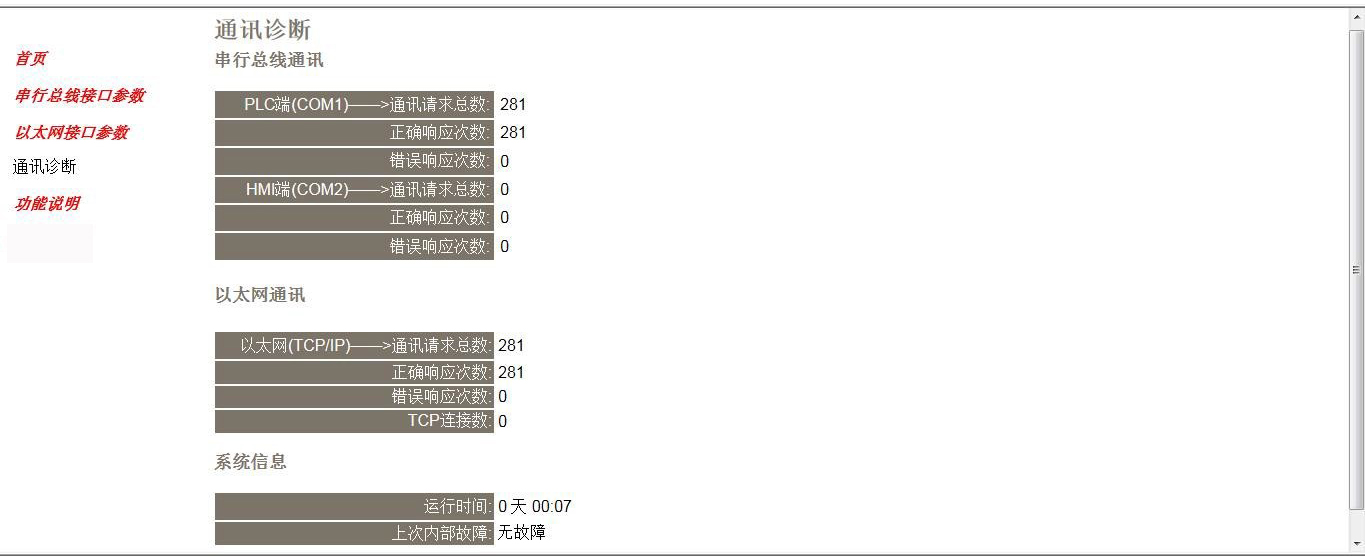

通讯诊断

8, PLC端(COM1)——>通讯请求总数：所有发送到PLC的通讯请求数目；正确响应次数：PLC正确响应这些请求的数目；错误响应次数：PLC发出的错误响应数目；

HMI端(COM2)——>通讯请求总数：所有发送到触摸屏的通讯请求数目；正确响应次数：触摸屏正确响应这些请求的数目；错误响应次数：触摸屏发出的错误响应数目；

以太网(TCP/IP)——>通讯请求总数：所有发送到计算机的通讯请求数目；正确响应次数：计算机正确响应这些请求的数目；错误响应次数：计算机发出的错误响应数目；

TCP连接数：S7TCP客户机连接数，包括编程软件、组态王等的TCP/IP通讯；运行时间：YC8000-FP上电后的运行时间

上次内部故障：YC8000-FP的系统故障，正常情况下不应该产生故障；
