压缩机退磁保护电路原理图讲解

压缩机退磁保护电路用于检测压缩机工作的相电流峰值，与芯片内部软件相配合，当检测到压缩机电流大于设定的退磁保护点时，硬件触发IPM模块关断压缩机驱动PWM信号，同时输出Fo信号到压缩机驱动芯片使压缩机停止工作。避免压缩机电流过大，造成压缩机退磁。

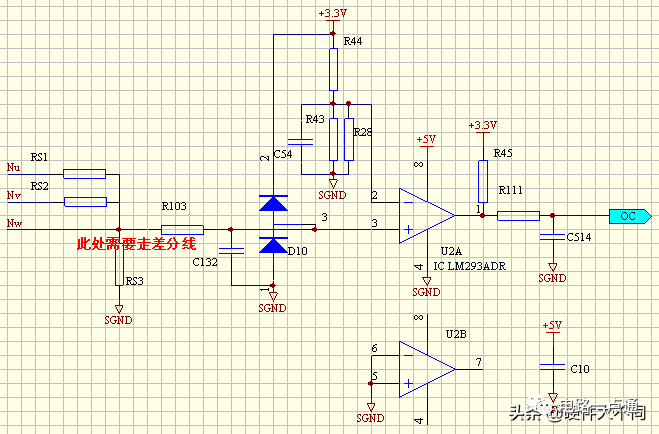

原理图

上图用于压缩机退磁保护电路，防止压缩机相电流过大造成压缩机退磁。电路的输入端接压缩机模块的Nu、Nv、Nw端，输出信号OC接压缩机模块的Cin(短路保护触发电压检测端)。

Rs1、Rs2用于压缩机驱动控制电流采样，从Rs3两端采样的压缩机相电流用于退磁保护，采样得到的信号经R103、C132滤波后接比较器的同向输入端;+3.3V经R44、R43、R28分压后得到参考电压接比较器反向输入端。正常情况下，采样信号(比较器同向输入端)小于反向输入端的信号，比较器输出低电平，OC也是低电平，压缩机正常工作。

当压缩机电流超过设定的退磁电流保护点时，采样信号(比较器同向输入端)大于反向输入端的信号，比较器翻转输出高电平触发模块短路保护，IPM模块关断压缩机驱动PWM信号，同时输出Fo信号到压缩机驱动芯片使压缩机停止工作。 PCB布板要求：采样信号需要走差分线，差分走线应尽量近、短，差分走线的地要与其他的地分开。 LM293未使用的输入端，需短接并接地。
