diy plc三组灯DE按钮控制设计电路

今天作一个PLC小练习

用一个按钮控制三组或三个灯,以达到控制灯的亮度,由PLC组成一个控制器,每按一次按钮增加一组灯亮,三组灯全亮后,每按一次按钮,灭一组灯(为了使每组灯亮的时间尽量相等,要求先亮的灯先灭),如果按下按钮的时间超过2S,则灯全灭.

模拟练习设M600.0是按钮1

M800.0是灯1

M800.1是灯2

M800.2是灯3

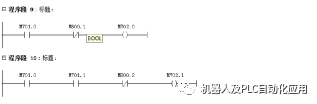

将按钮接入脉冲信号,提高信号的准确行.

控制灯1亮/都亮后灭灯

控制灯2亮/都亮后灭灯

监控灯全部的状态作为储存位.

控制灯3亮/都亮后灭灯

作为灯开关中断的过渡信号

---------------

如果使用计数器会更简单,才用加减计数器.

M900.0是灯1

M900.1是灯2

M900.2是灯3

状态在位信号

大于0次就亮1

大于1次就亮2

大于2次就亮3
