西门子plc S7-1200/S7-1500优化的DB块与标准的DB块整体

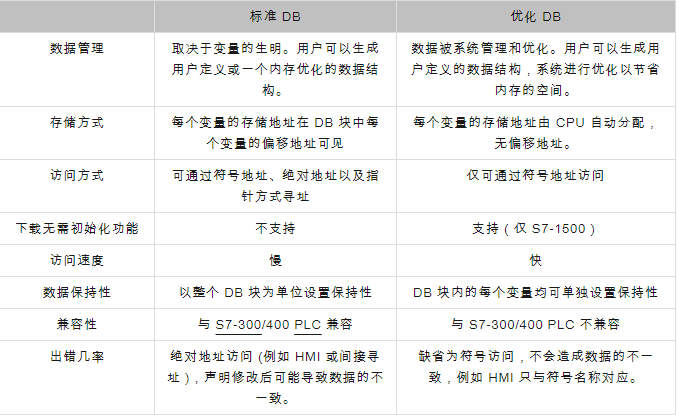

在 TIA Portal V12 中为S7-1200/S7-1500 CPU 添加一个 DB 块时，其缺省属性为优化的 DB ，优化的 DB 块与标准的 DB 块整体对比如下表所示：

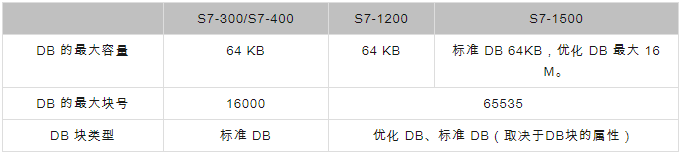

S7-300/S7-400 与 S7-1200 以及 S7-1500 DB 参数的对比如下表所示：

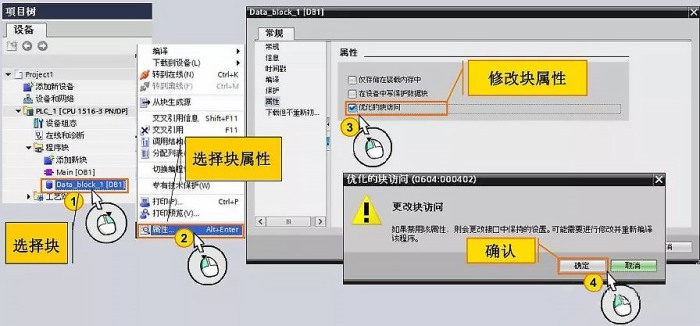

可通过修改 DB 块的属性将 DB 块修改为标准 DB 块或优化的 DB 块，如下图所示：

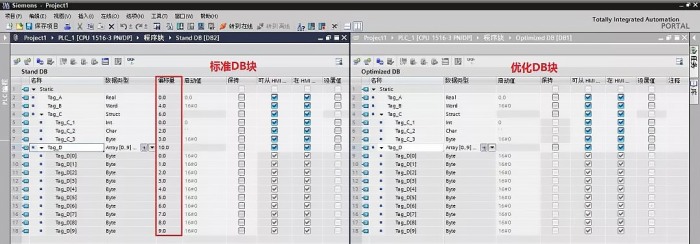

如 DB 块属性为标准 DB 块，该 DB 块内变量的偏移地址（offset）被编译后会出现，标准 DB 块与优化的 DB 块对比如下图所示：

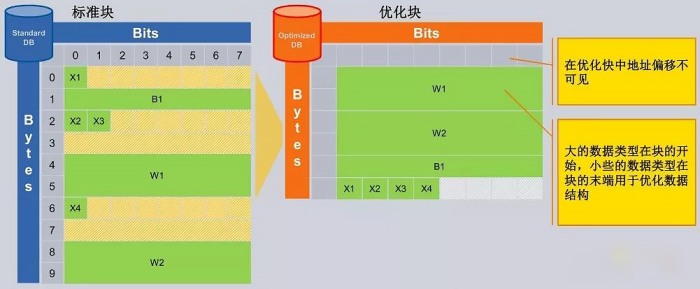

S7-1200 CPU中，标准 DB 块与优化的 DB 块在 PLC 中按照下图方式存储。

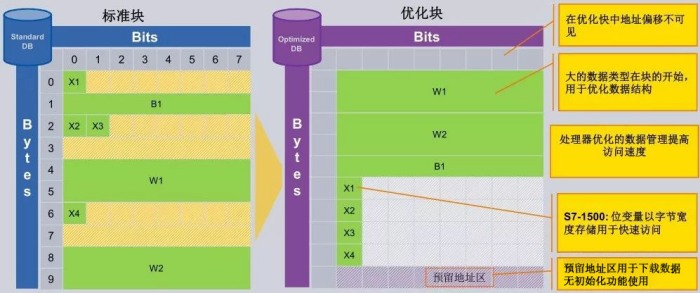

S7-1500 CPU中，标准 DB 块与优化的 DB 块在 PLC 中按照下图方式存储。

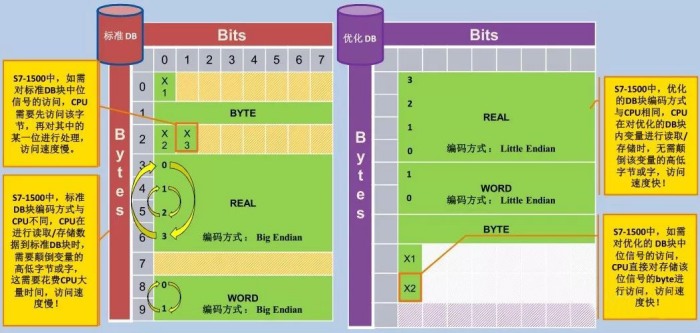

在 S7-1500 CPU 中，相比于标准的 DB 块，优化的 DB 块提供更快的访问速度，其根本原因与 CPU 的编码方式有关，如下图所示：

与标准的 DB 块相比，优化的 DB 块有以下优势：

提供更快的访问速度；

以符号寻址，编程者无需考虑DB 块中每个变量存储的具体地址，每个变量在CPU 中存储的位置由PLC 的系统自动进行分配；

CPU 与HMI （如Panel）连接时，由于优化的DB 是靠符号寻址，所以当PLC 变量连接到HMI 后，PLC 侧对变量做的修改，HMI 无需重新下载；

对DB 块内的任意位置对变量进行添加及删除，或对变量的类型进行修改（如将Tag_1的属性由byte 修改为Word），不会引起该DB 块其它变量的使用；

S7-1200/S7-1500中如有以下应用，必须使用标准DB块：

与其它CPU 建立S7 单边通信时（PUT/GET），用于存储发送区数据和接收区数据的DB 块；

与Wincc V7.2 进行HMI 连接时，Wincc V7.2 访问的S7-1200/S7-1500 CPU 的DB 块只能是标准的DB 块；

使用Simatic Net V8.2 与S7-1200/S7-1500 PLC进行OPC 连接时，OPC 服务器访问 S7-1200/S7-1500 CPU 的DB 块只能是标准的DB 块。
