300PLC通过ModbusTCP转Profinet网关连接组态王

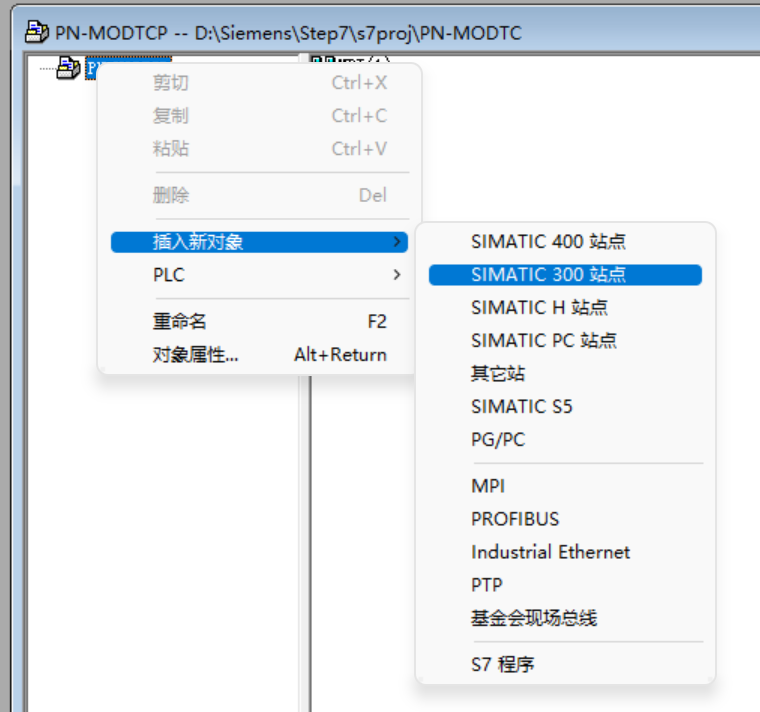

1、本案例是通过开疆智能Modbus TCP转Profinet网关连接西门子300系列PLC的配置案例配置方法：打开博图，新建项目并添加站点。

2、添加315PLC。

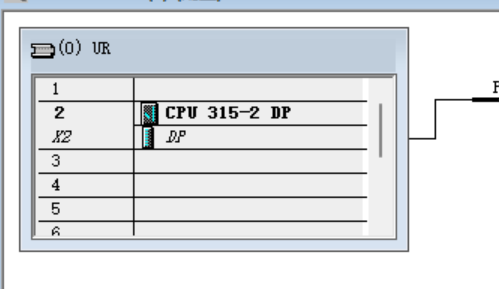

3、3152DP的PLC不具有profinet功能，所以需要单独添加一个CP343-1模块。

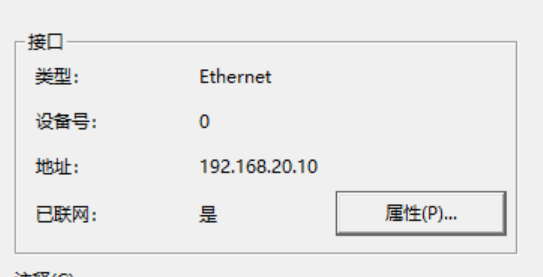

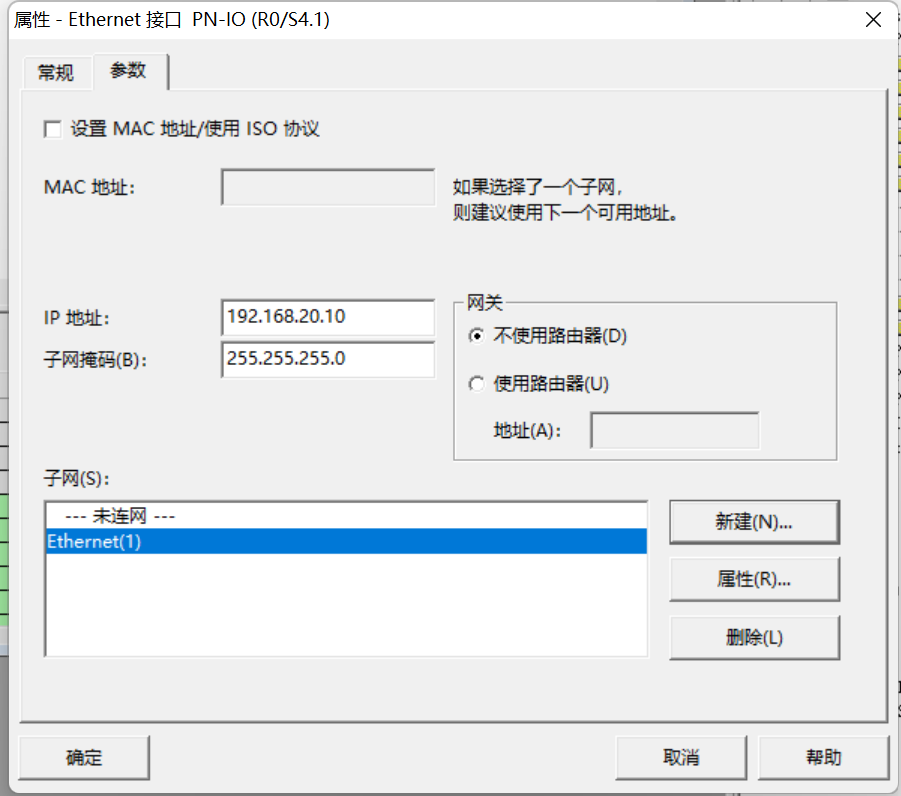

4、设置好IP并处于联网状态。

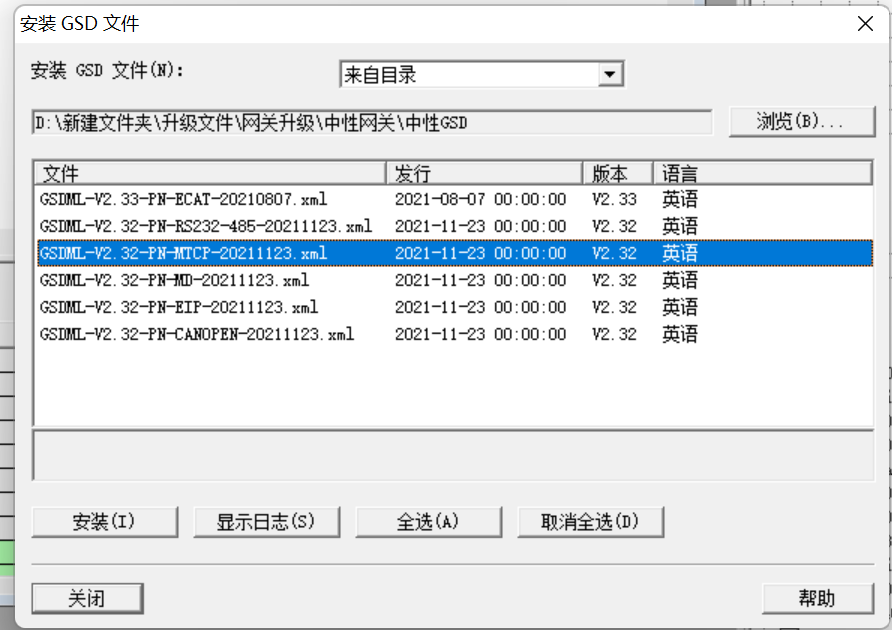

5、添加Modbus TCP转Profinet网关的GSD文件，并选择对应Modbus TCP转Profinet网关。

6、选择Modbus TCP转Profinet网关并设置IP及设备名称，本例名称为PN1，IP为192.168.20.11。

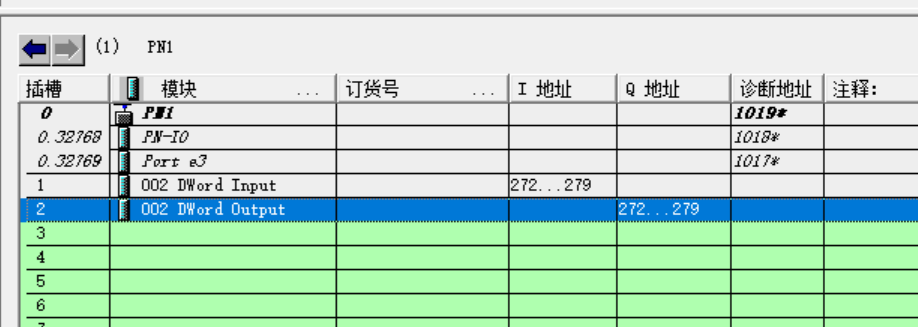

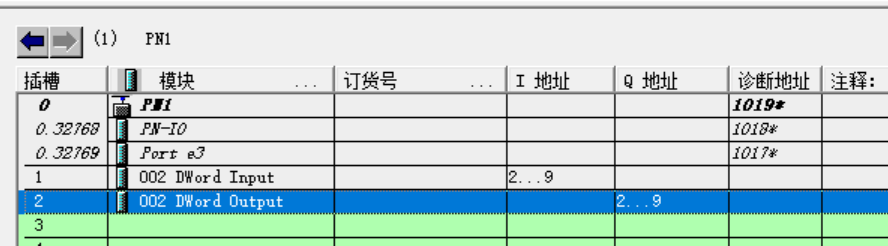

7、设置Modbus TCP转Profinet网关的输入输出字节数长度。

8、注意：因为CP343的IQ地址独立于PLC本身的地址之外，所以不能直接读到从站设备的数据，这里需要进行映射用到FC11/FC12两个功能块，首先将网关的IQ地址修改下。

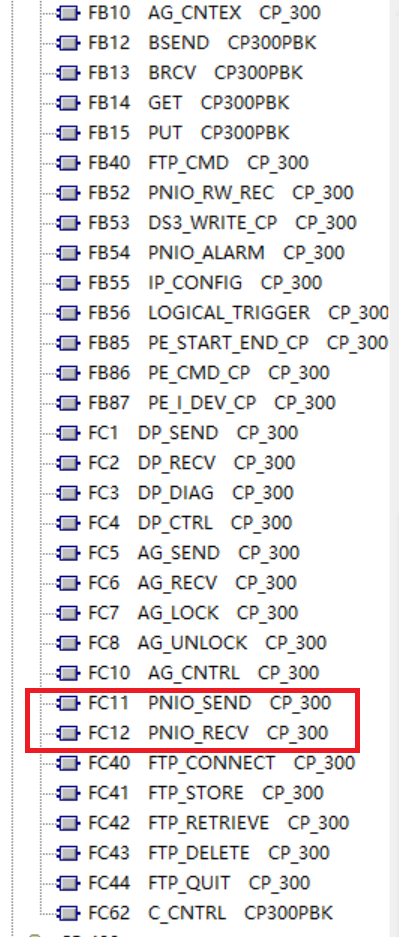

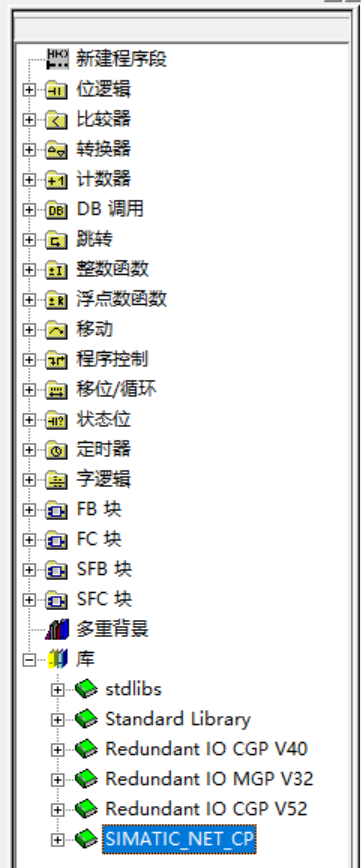

9、接着进入OB1进行编程。选择FC11及FC12。

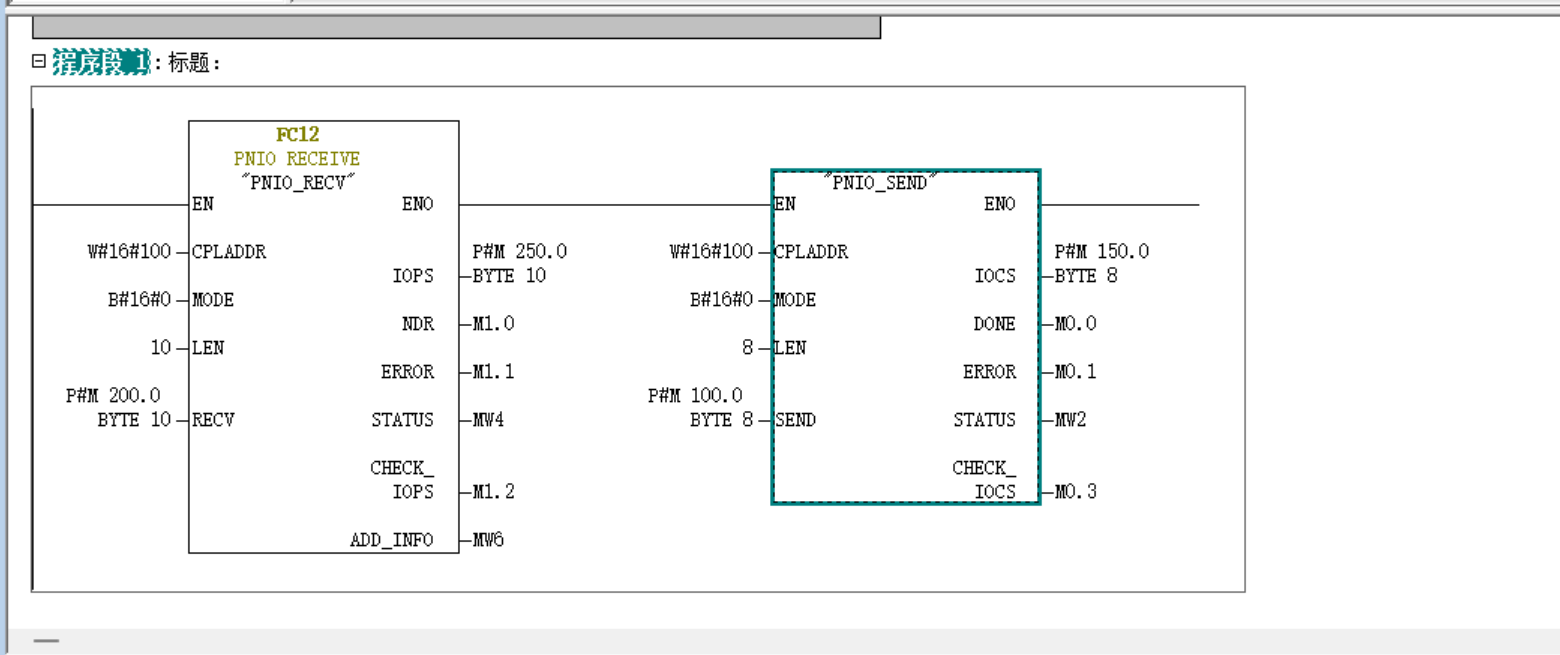

10、填写参数如下，不同地址请自行填写。
