plc模拟量和数字量是什么意思 PLC模拟量接数字量

PLC中模拟量一般指0到10Vdc的电压以及0(4)到20ma的电流信号，通过模拟量输出模块(DA)和输入模块(AD)进行处理，数字量值的是开关量，比如我们的一些按钮、接近开关等，按照开关频率有普通和高速之分。

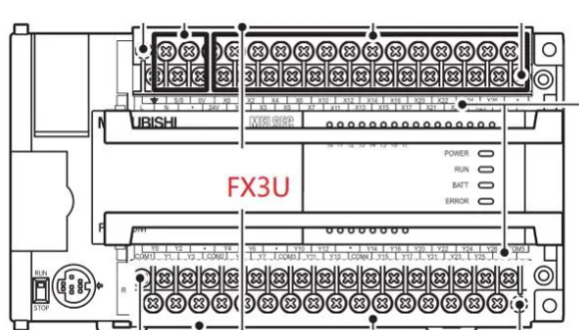

模拟量和开关量分别在不同的模块上进行接线通常是不会接错的，再说接线方式也不一样的，这里我们简述下开关量和模拟量的区别，以三菱小型PLC来说明。开关量由输入和输出端口，位于PLC的基本单元上，最上面的是输入端子排，下面的是输出端子排。输入X由直流24V电源进行驱动，输出根据PLC的继电器输出和晶体管类型来决定，其中晶体管的输出触点只能通过直流电。

而模拟量不在PLC的基本单元上，比如通过扩展模块来完成，在基本单元的左侧或者右侧进行模块的添加。对于AD模块来讲，信号的正极接入VIN或者AIN，负极接COM端子，对于DA你模块来讲，输出信号正极接VOUT或者IOUT，负极接COM。

经过上面的分析，模拟量与开关量所使用的信号类型是不一样的，在PLC上进行的接线位置、接线方式都是有很大区别的，一般很小几率接错。根据你的提问，模拟量的地方进入开关量，如果是是交流电，很有可能损坏模块，如果是直流电比如按钮输入24V，在PLC上的ERR指示灯可能会亮，通过故障排查会显示“通道的上限量程溢出”，输入的模拟量值超出规格范围。
