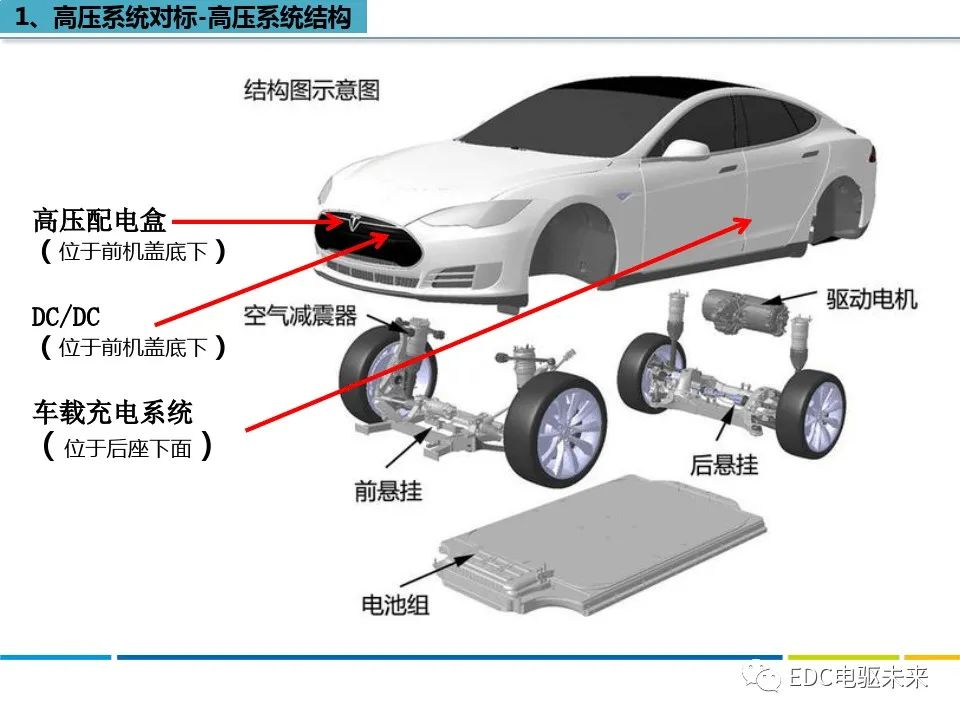

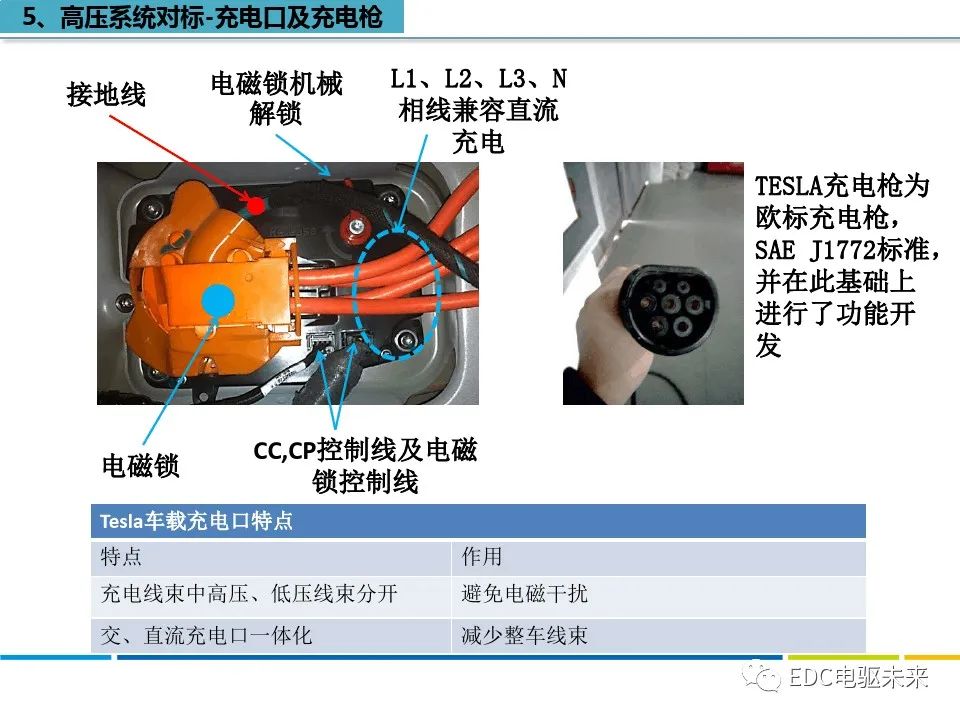

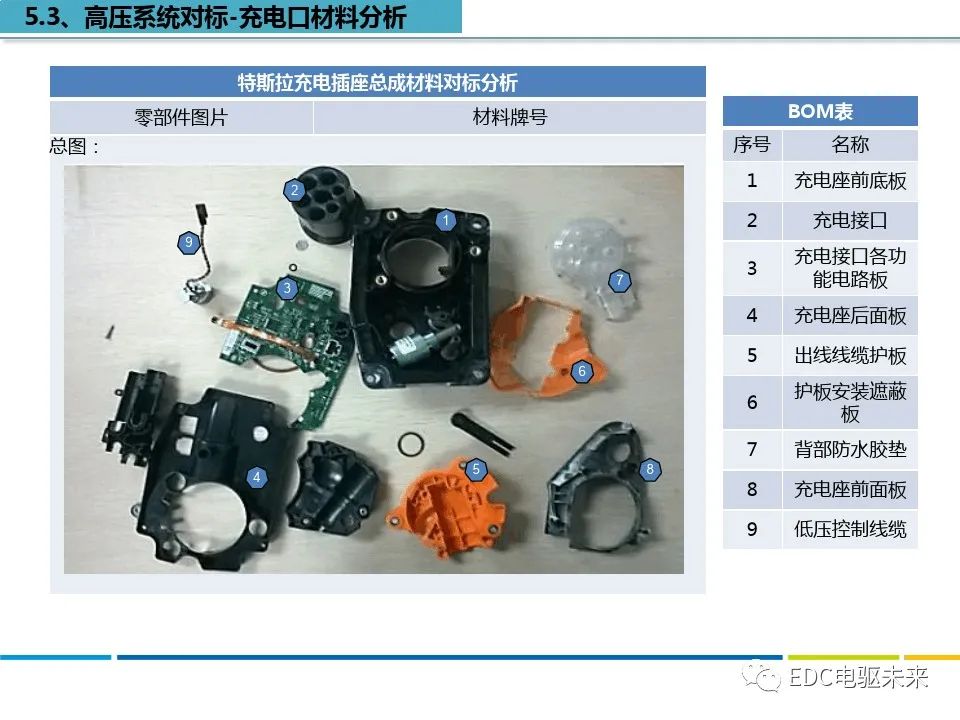

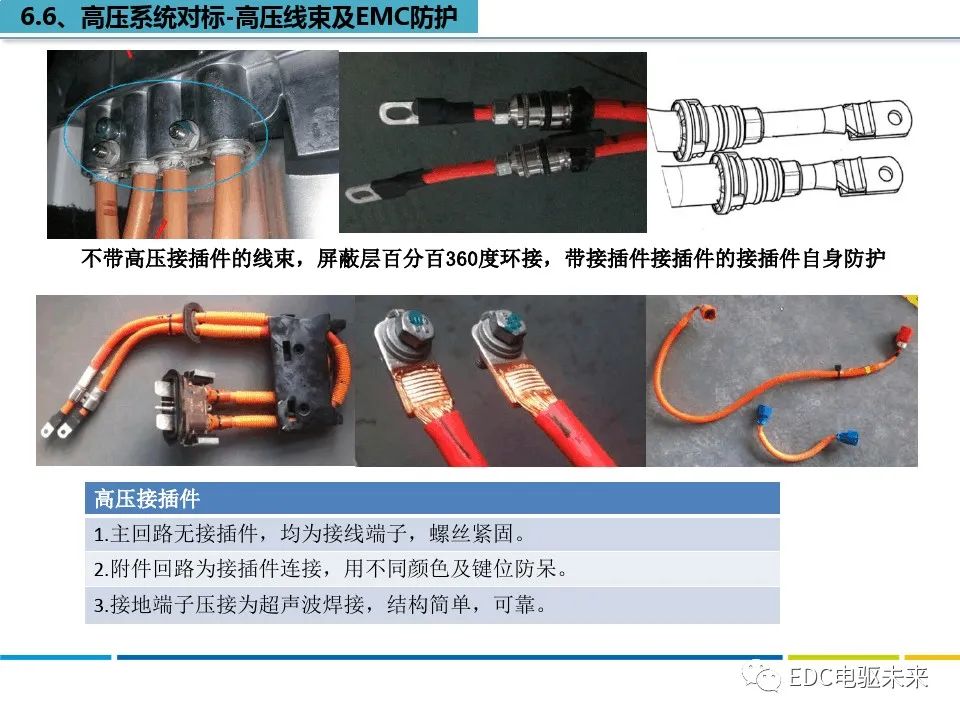

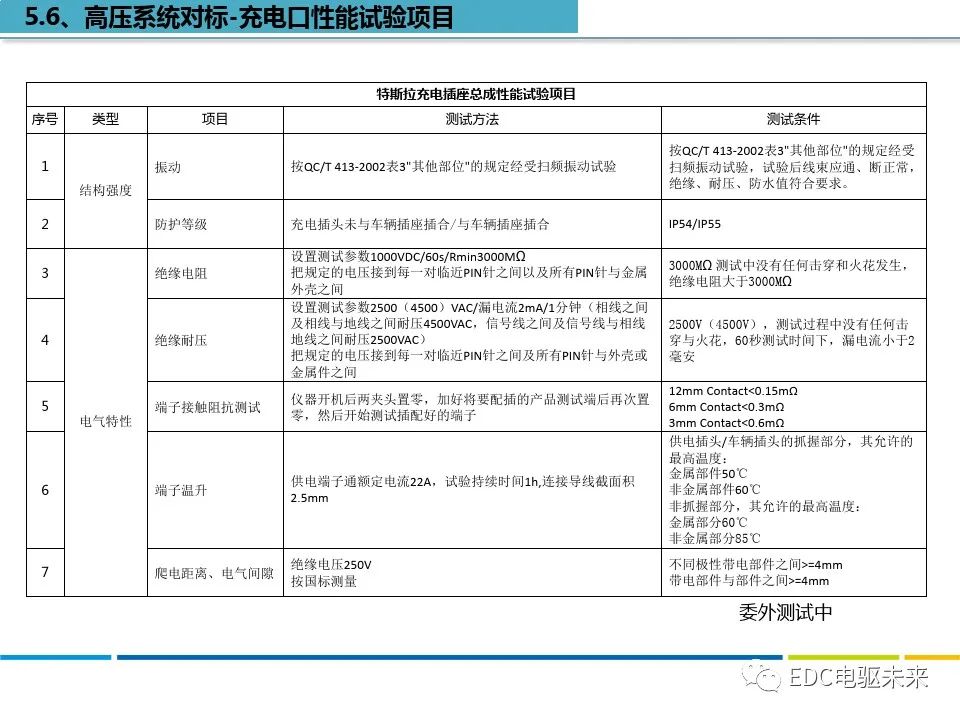

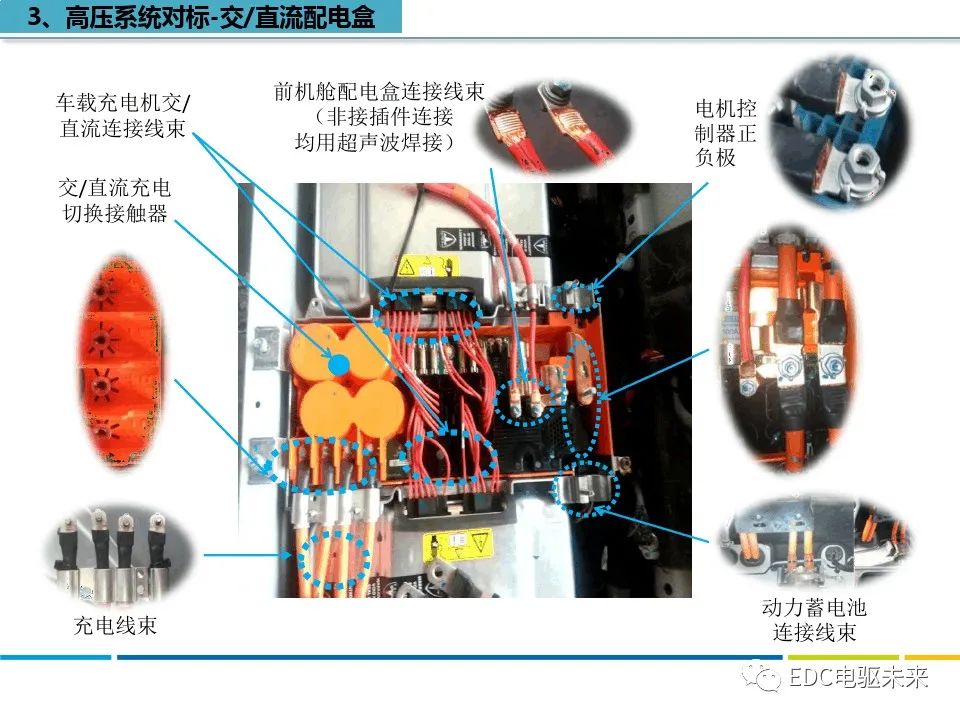

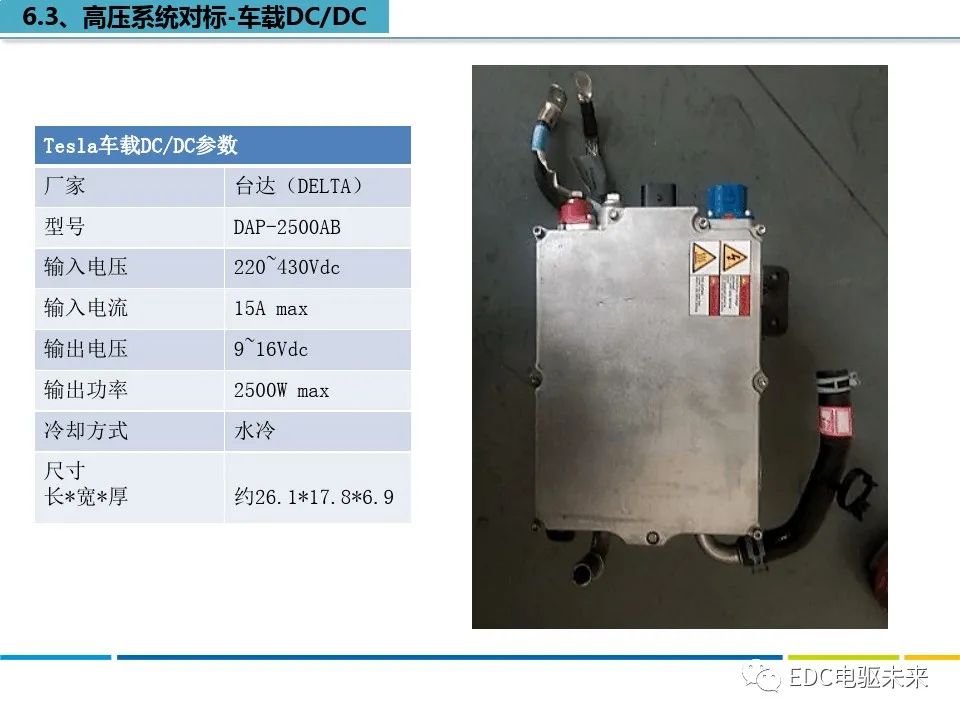

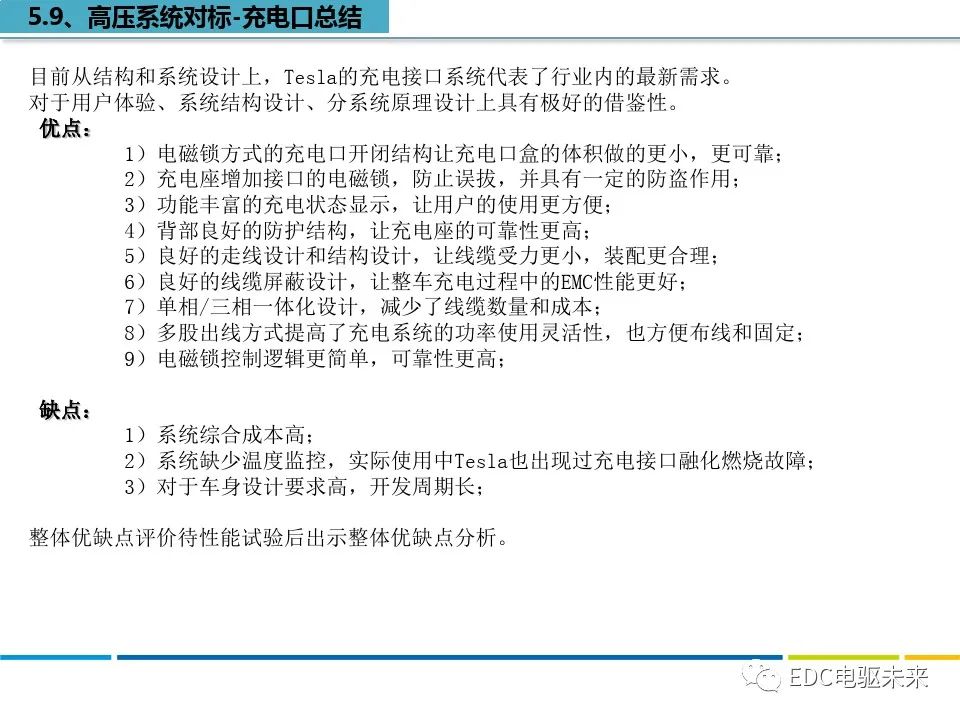

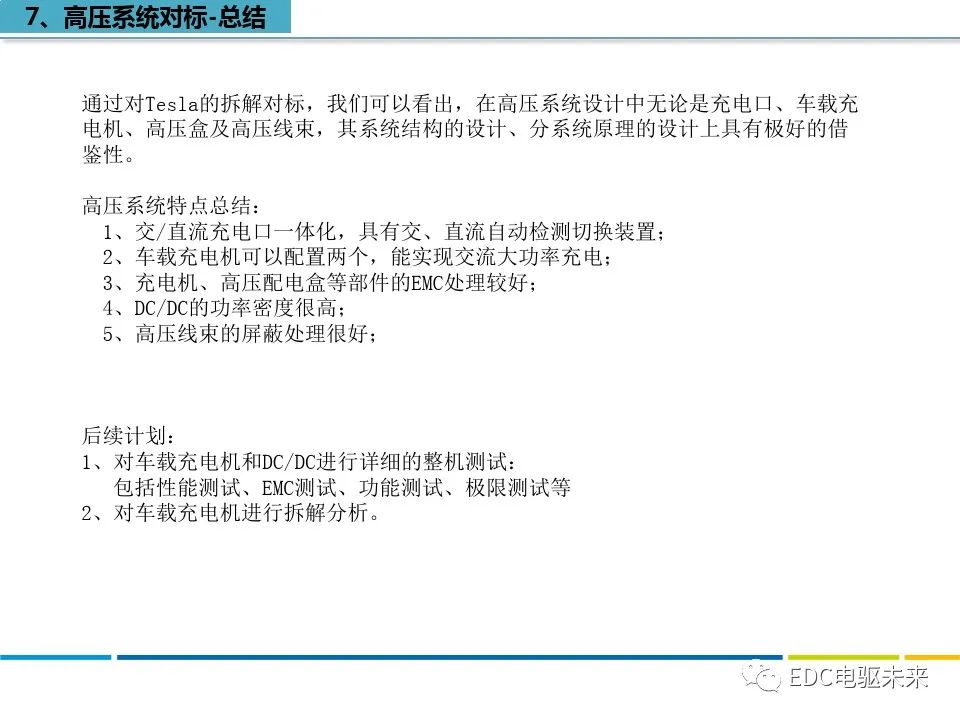

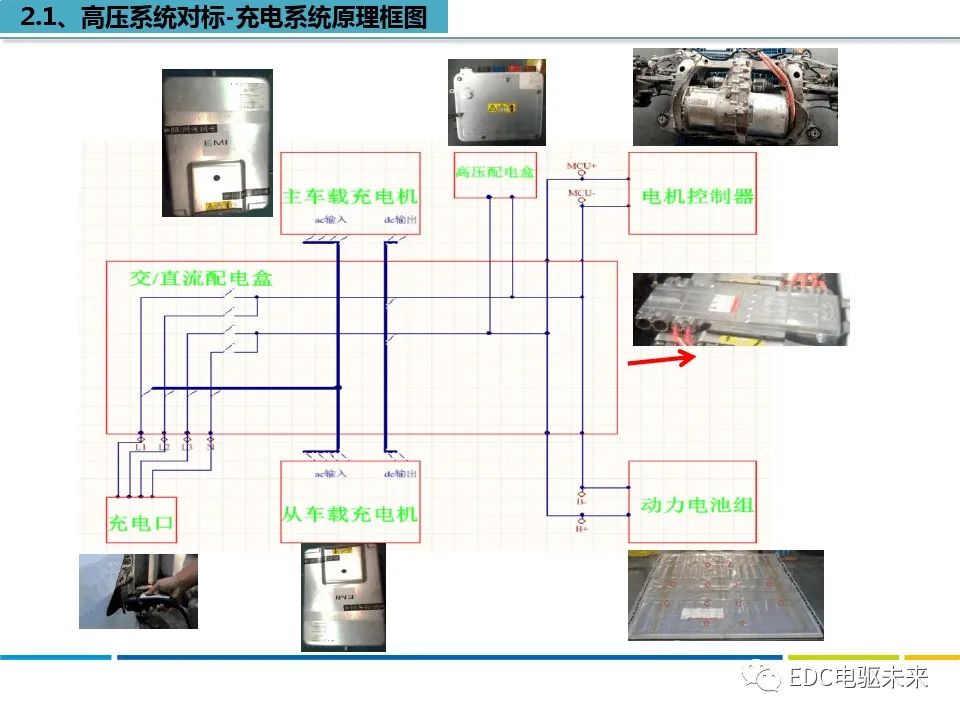

特斯拉MODEL S高压系统结构拆解分析

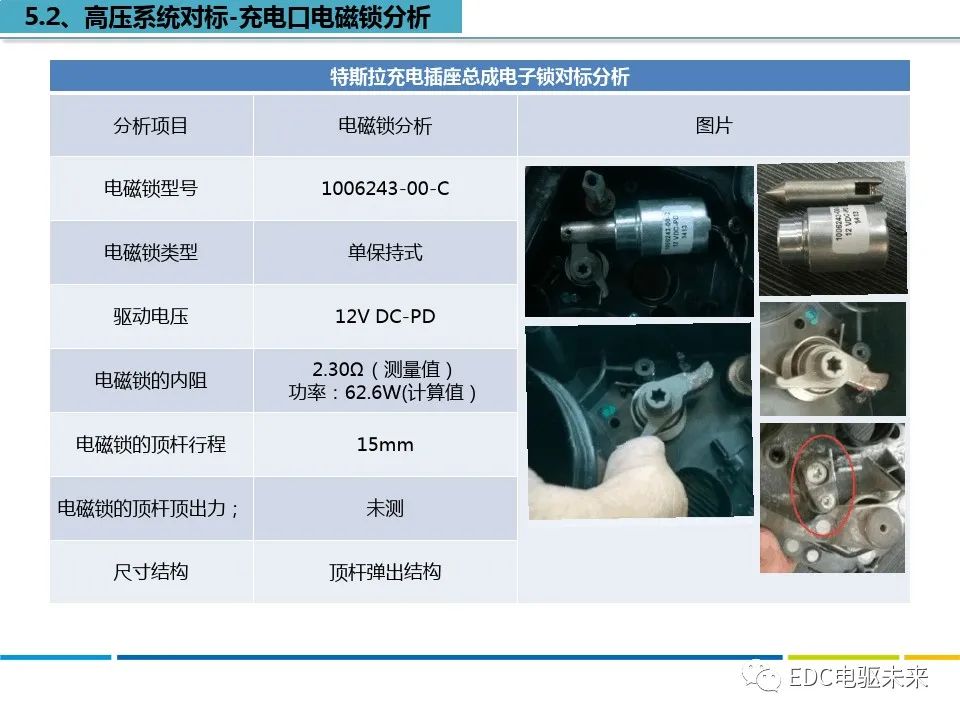

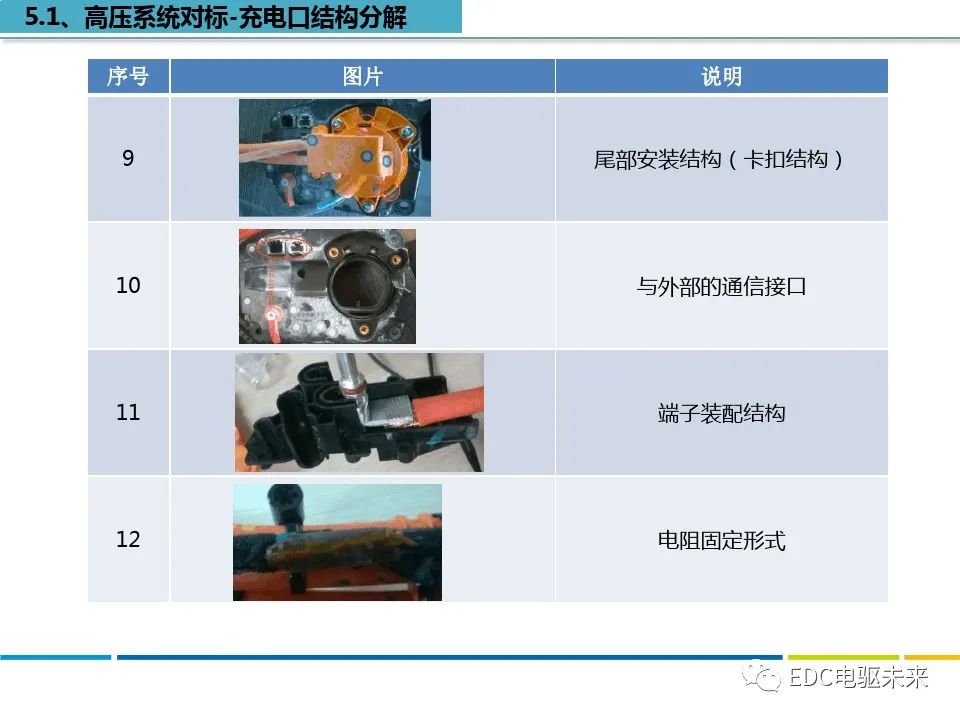

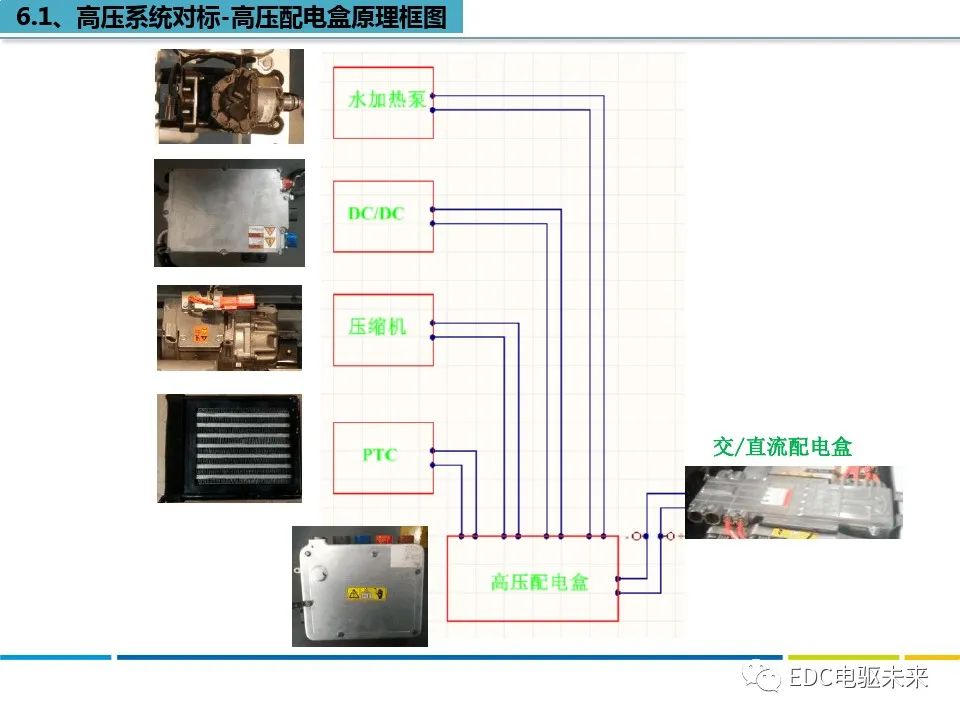

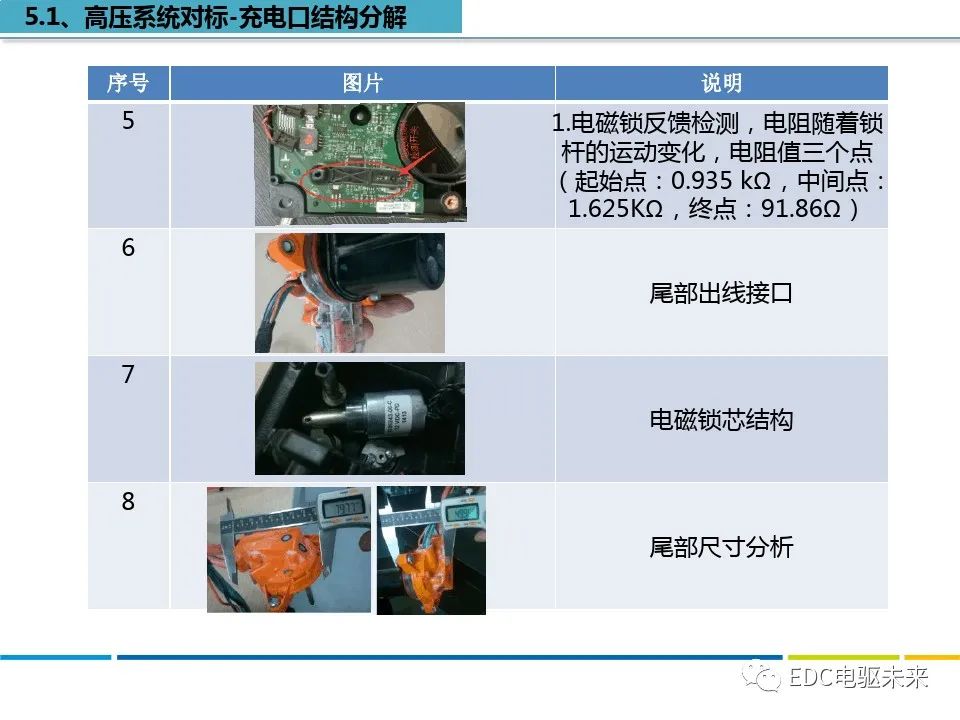

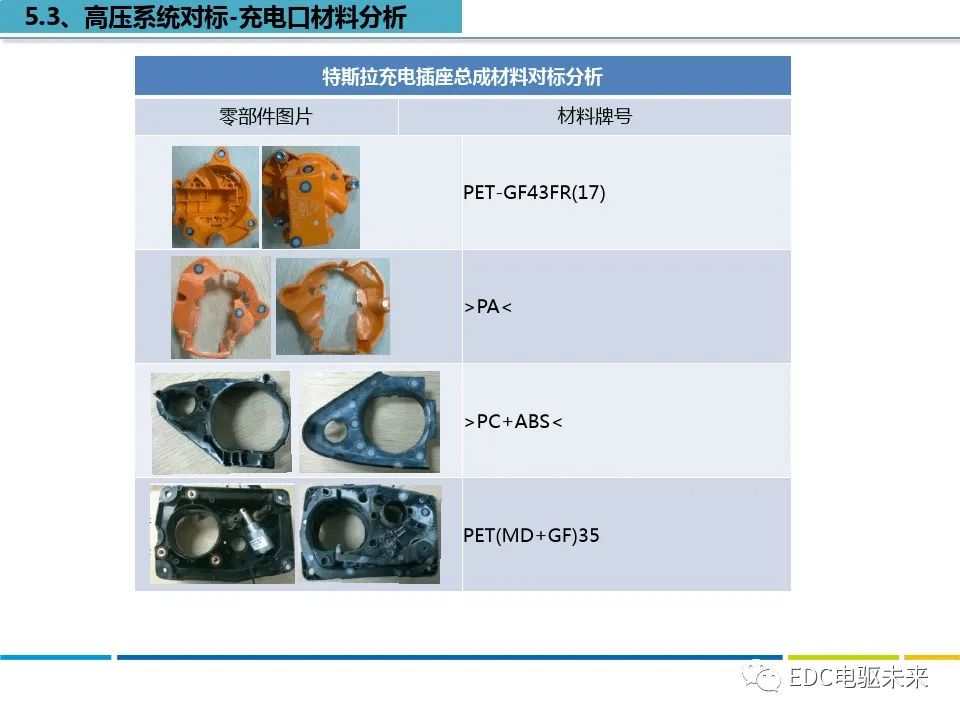

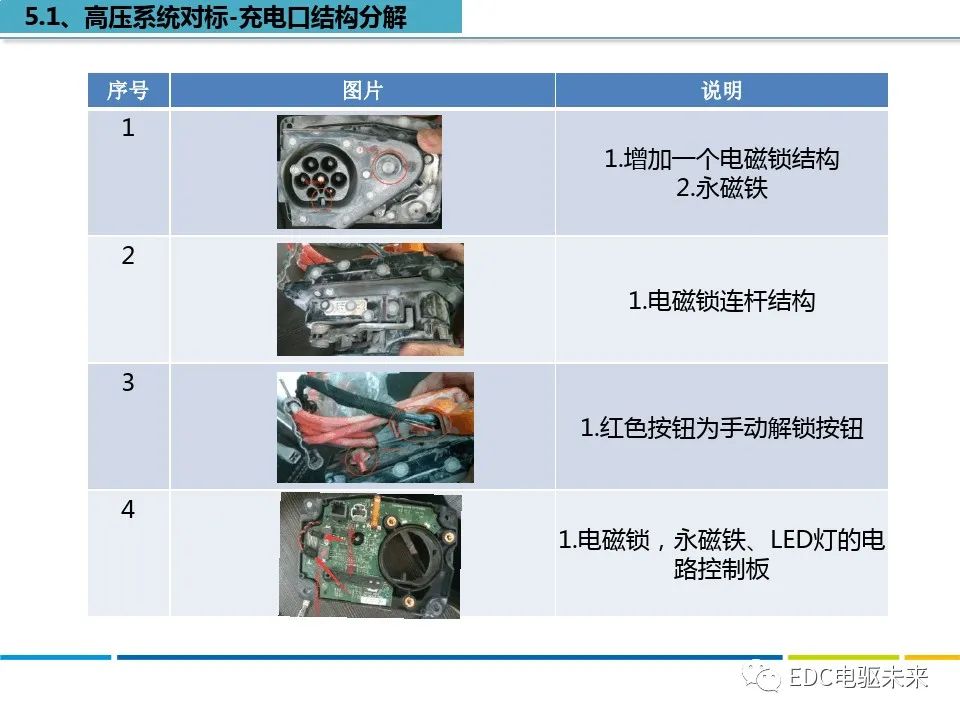

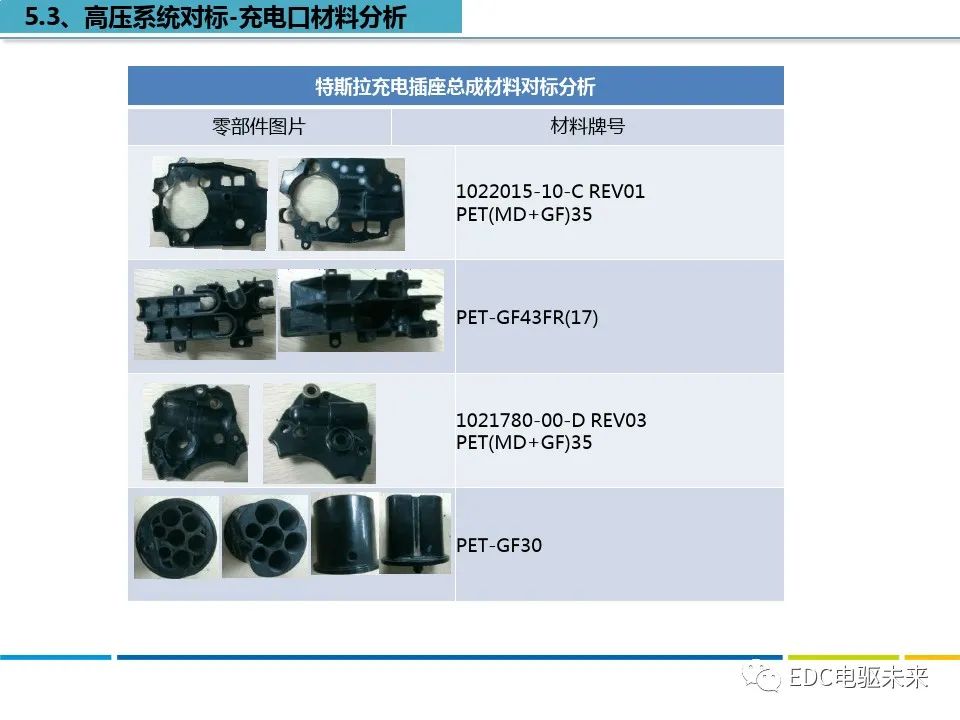

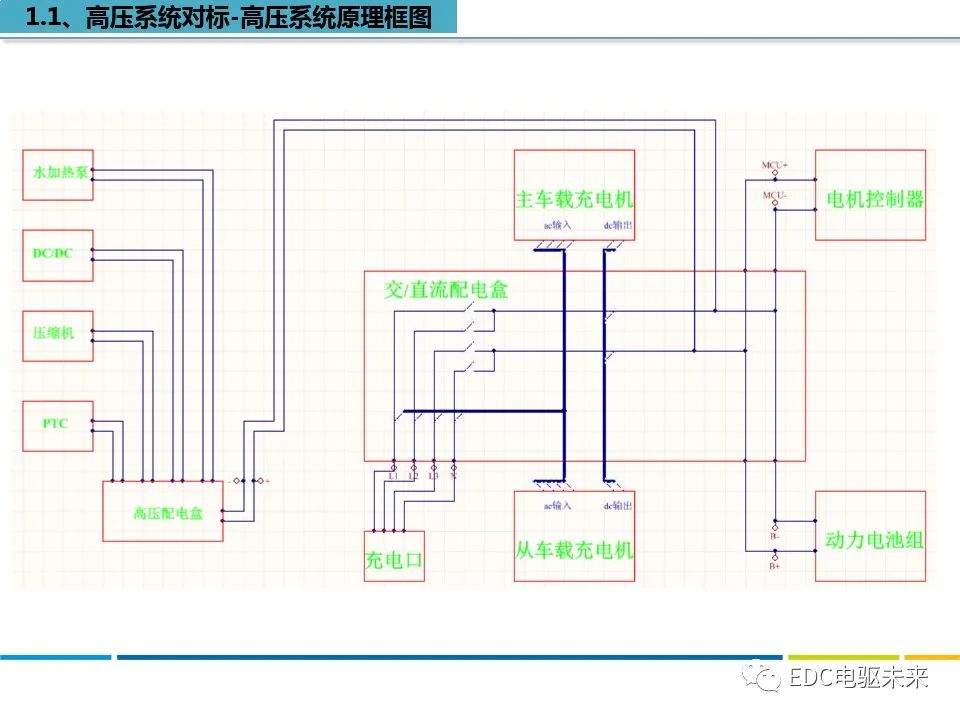

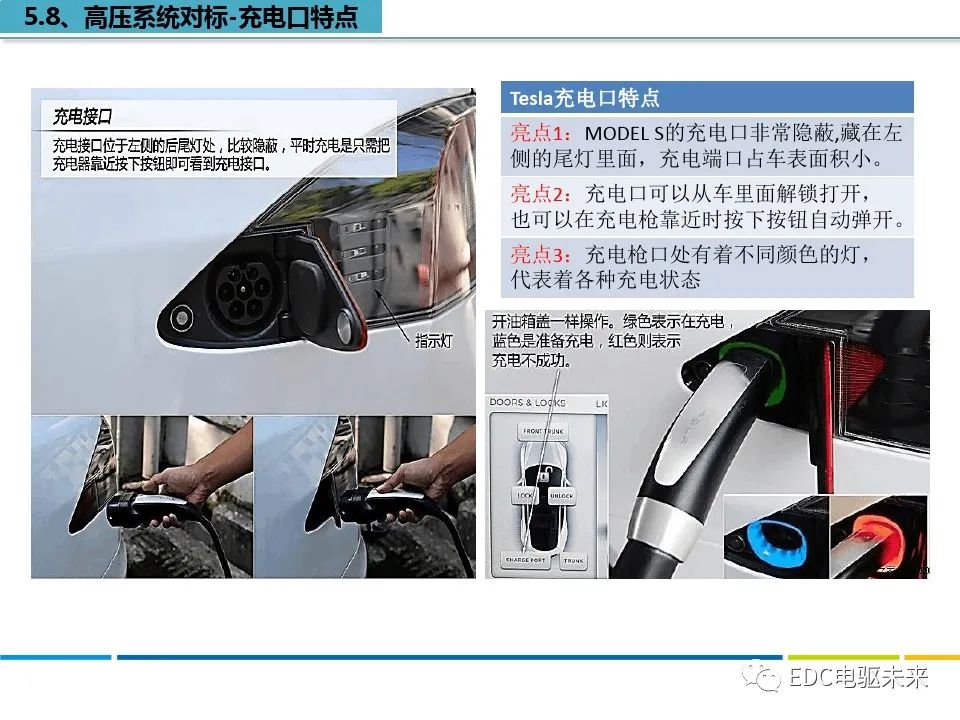

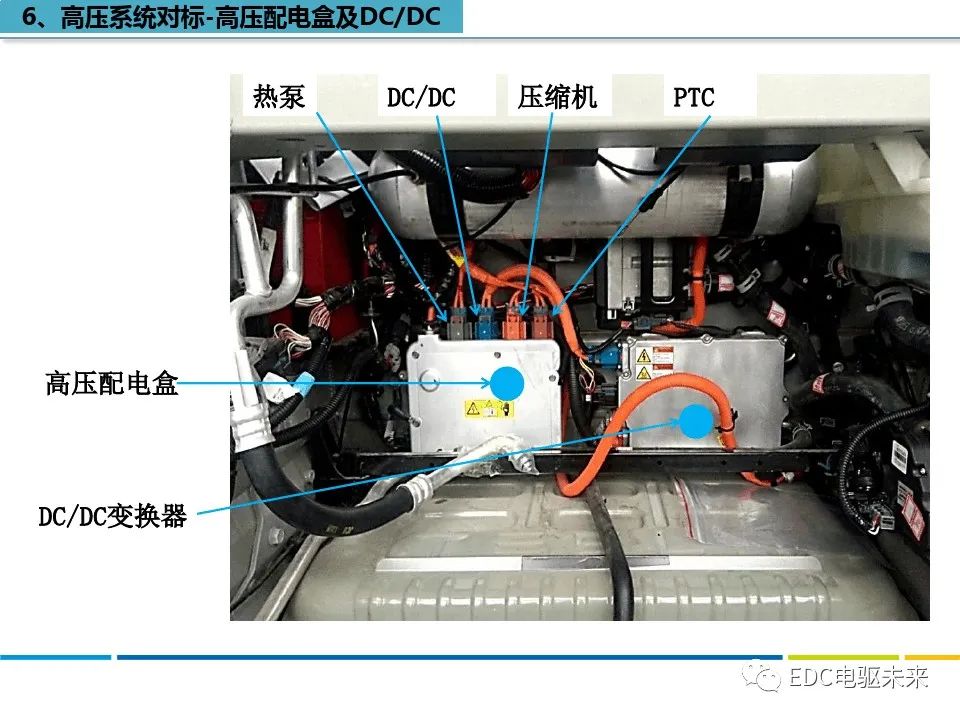

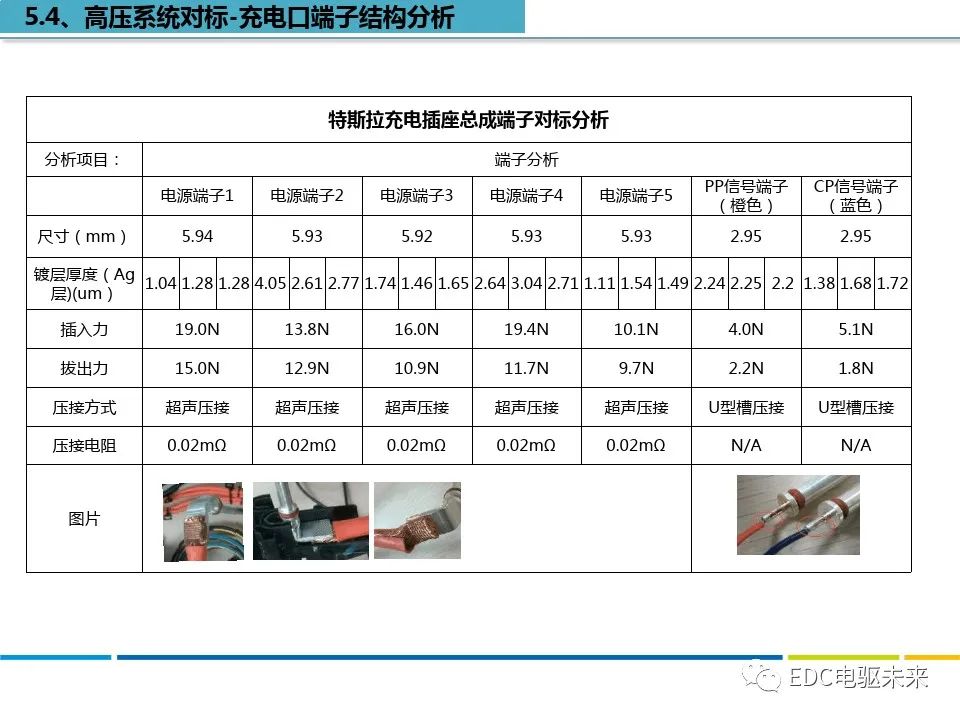

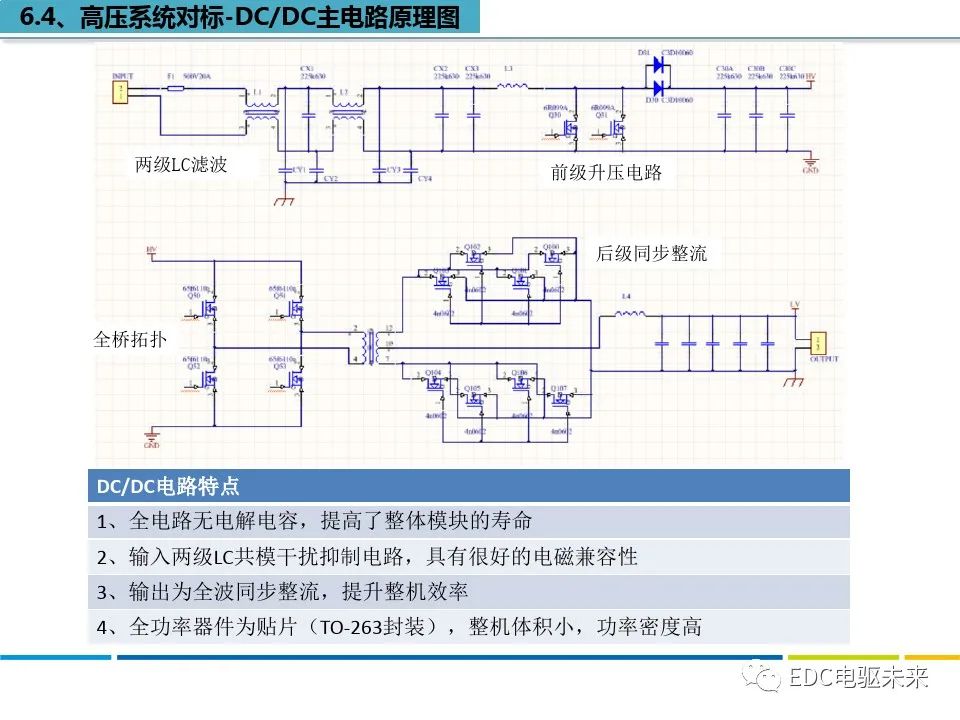

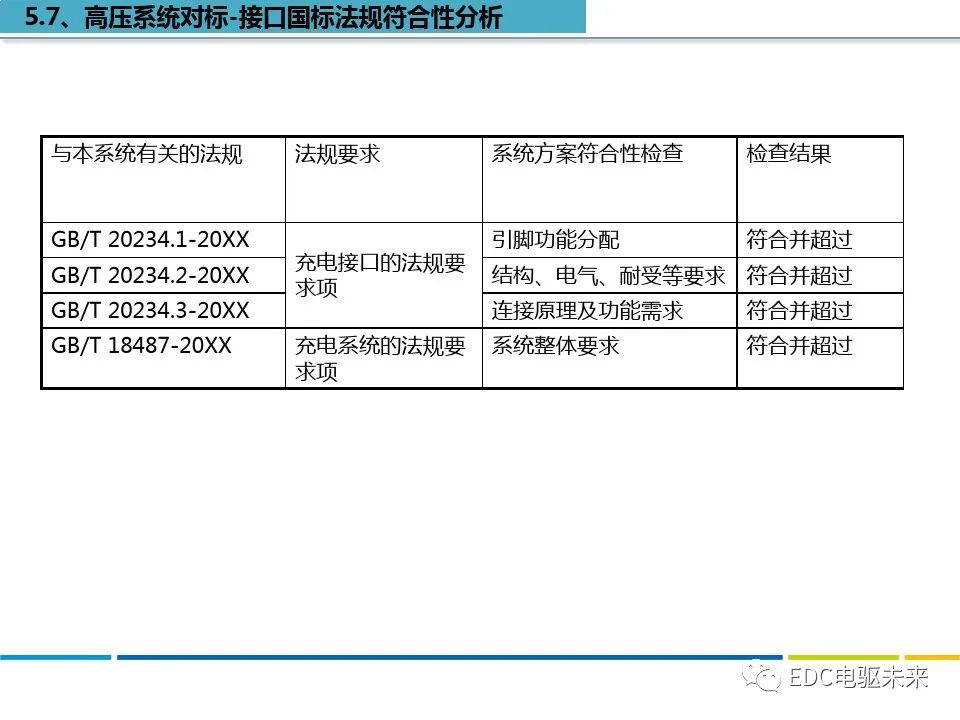

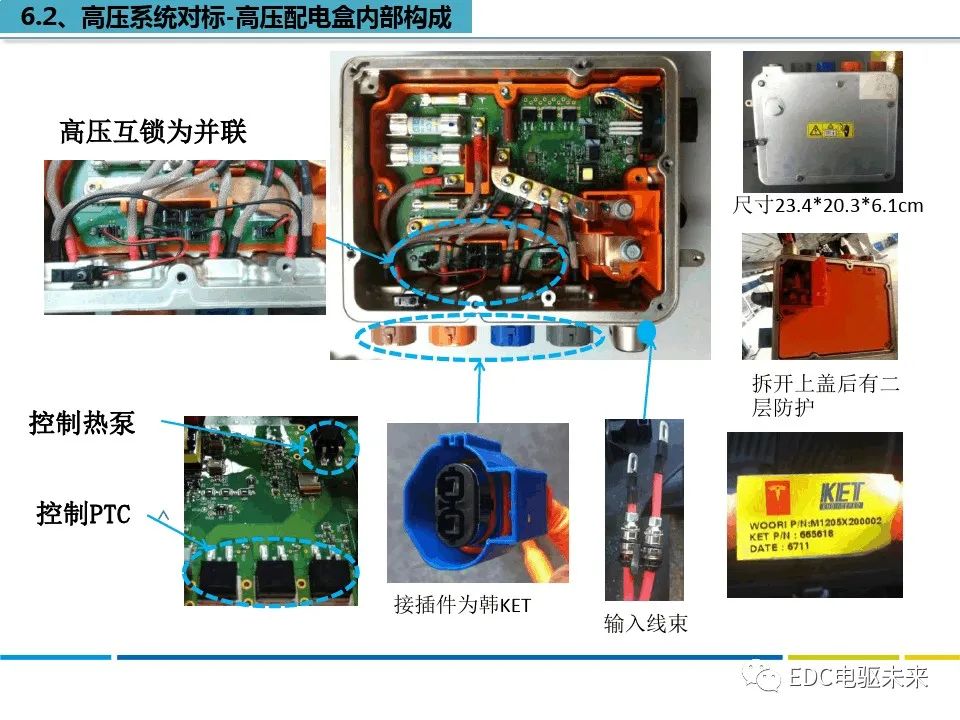

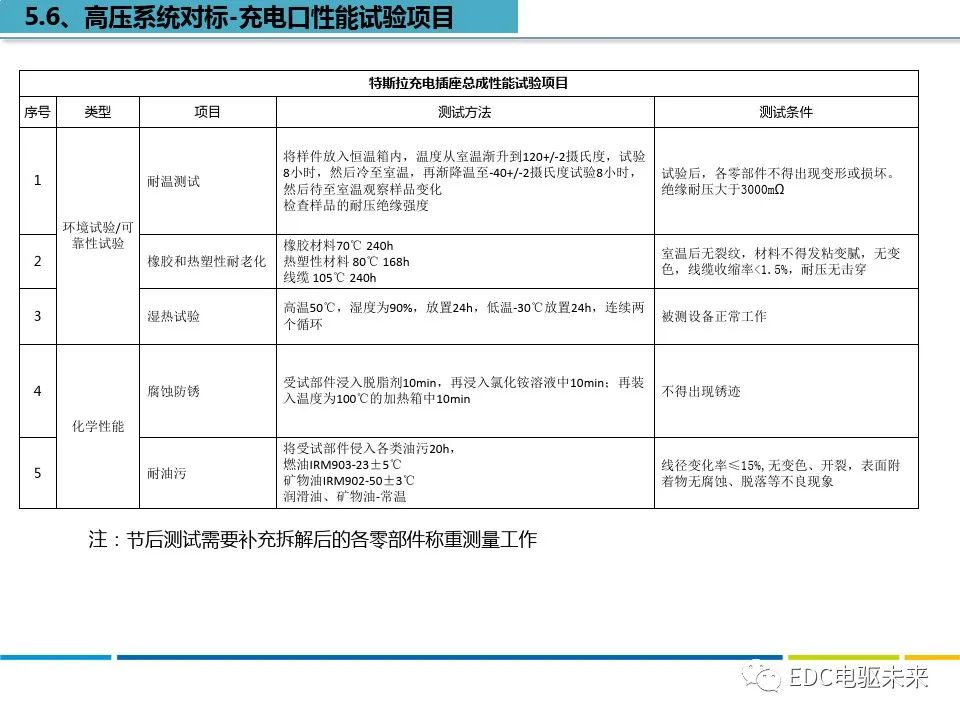

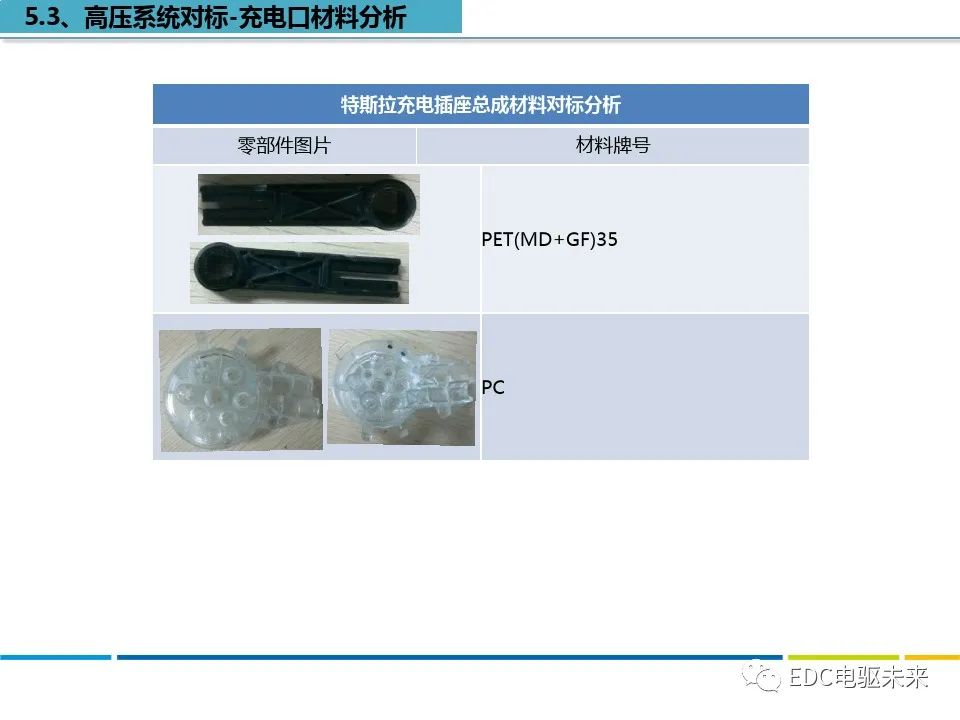

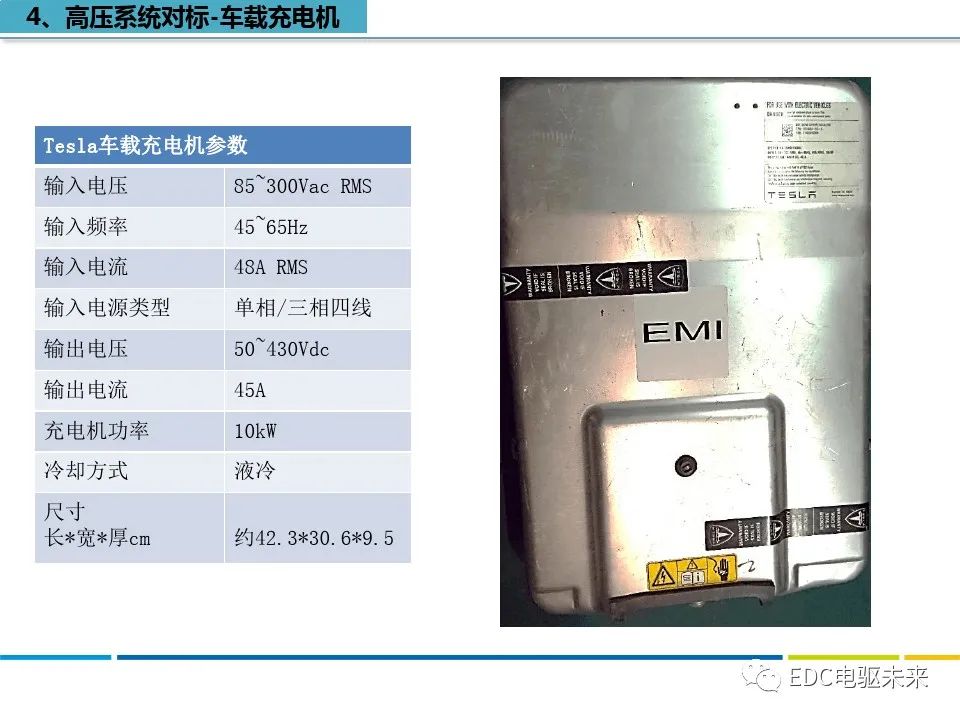

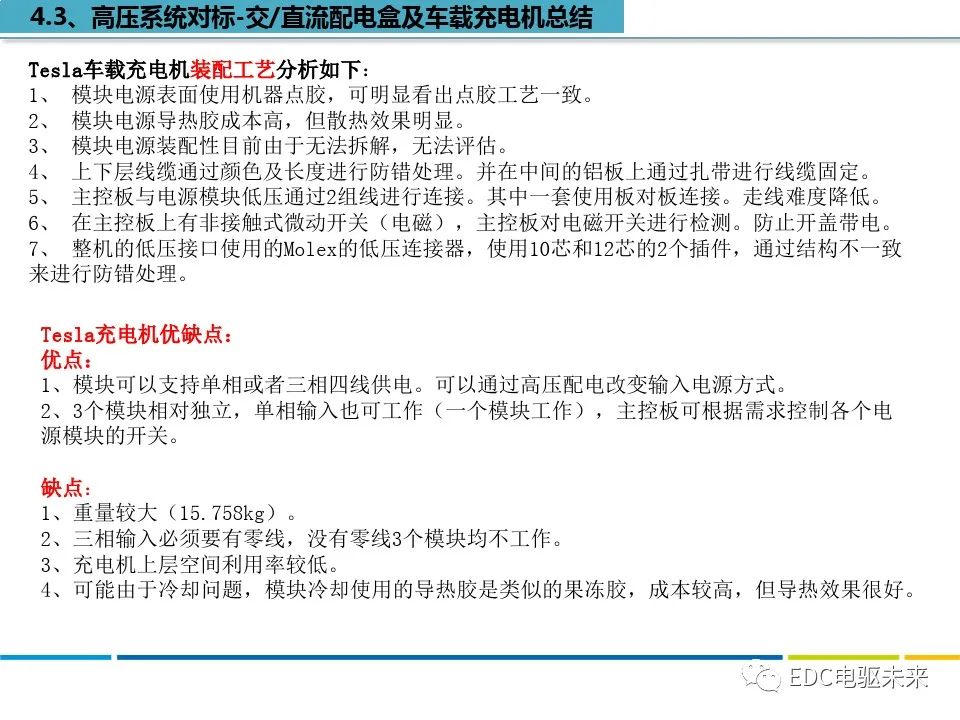

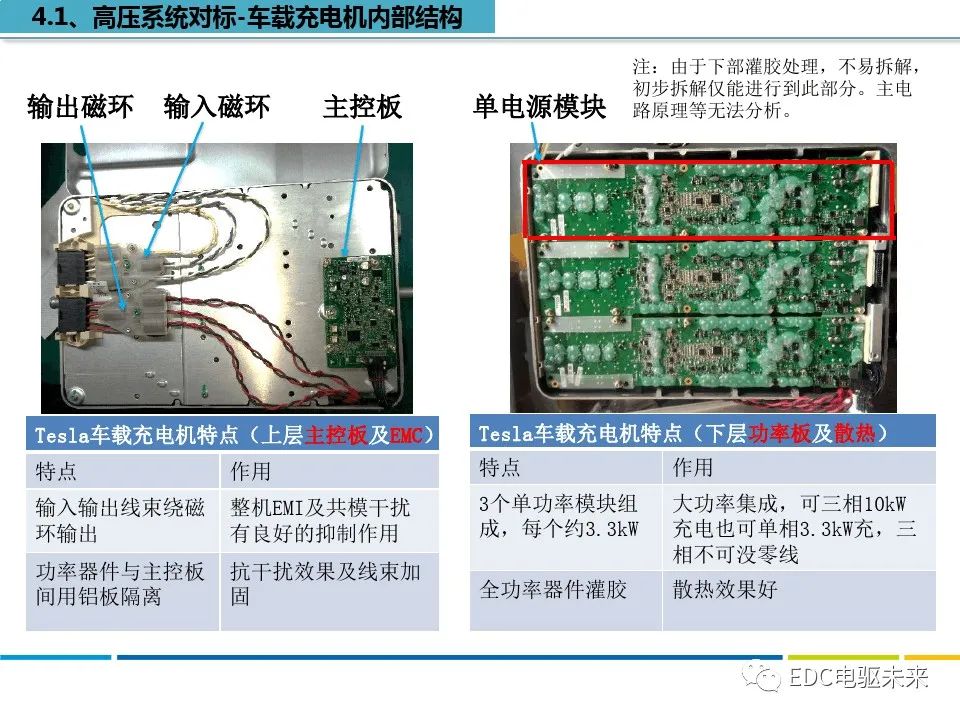

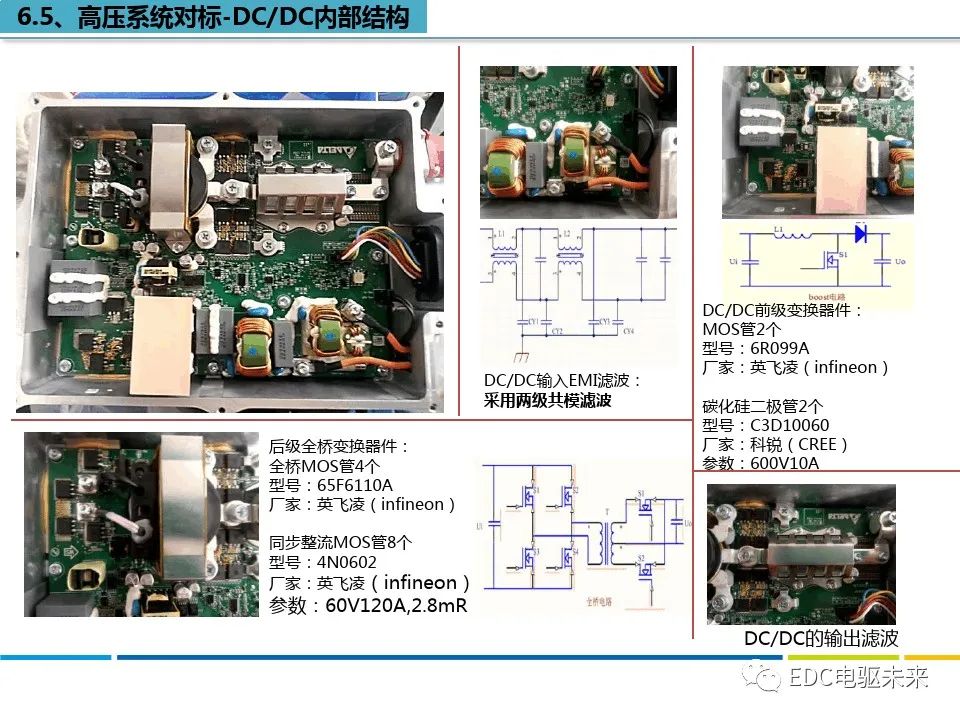

Tesla车载充电机装配工艺分析如下: 1、 模块电源表面使用机器点胶，可明显看出点胶工艺一致。 2、模块电源导热胶成本高，但散热效果明显。 3、模块电源装配性 目前由于无法拆解，无法评估。 4、上下层线缆通过颜色及长度进行防错处理。并在中间的铝板上通过扎带进行线缆固定。 5、主控板与电源模块低压通过2组线进行连接。其中一套使用板对板连接。走线难度降低。 6、在主控板上有非接触式微动开关(电磁)，主控板对电磁开关进行检测。防止开盖带电。 7、 整机的低压接口使用的Molex的低压连接器，使用10芯和12芯的2个插件，通过结构不- -致 来进行防错处理。
