SIMATIC S7-1500控制电机启动优先程序

1、电动机启动优先的控制程序

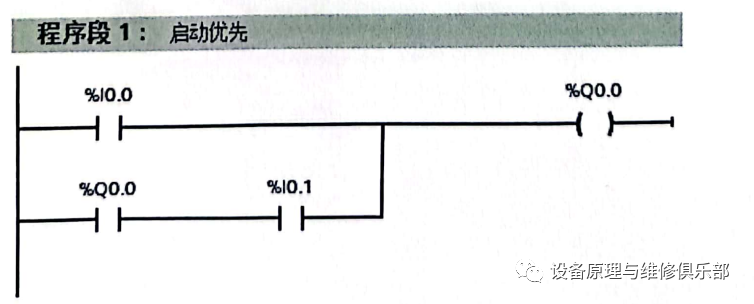

注释：I0.0是启动按钮，接常开触点，I0.1是停止按钮，接常闭触点。启动优先于停止程序如下图1

图1

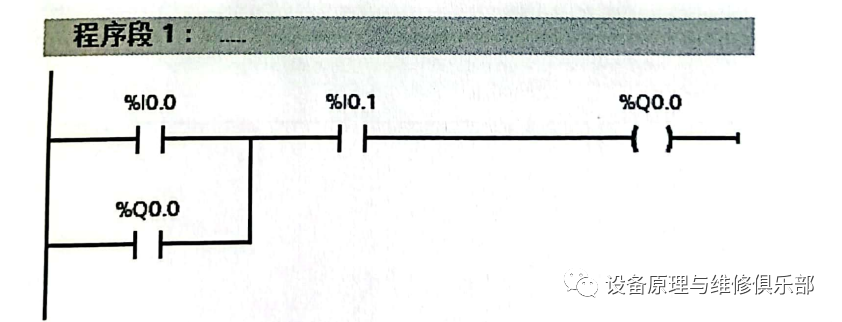

优化后的程序如图2所示：

图2

2、实现电动机的启/停控制和点动控制

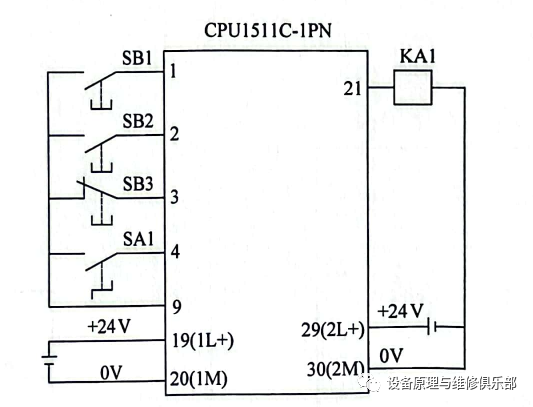

注释：I0.0是启动，I0.2是停止，I0.1是点动。Q0.0是正传输出。原理图如图4所示：

图4

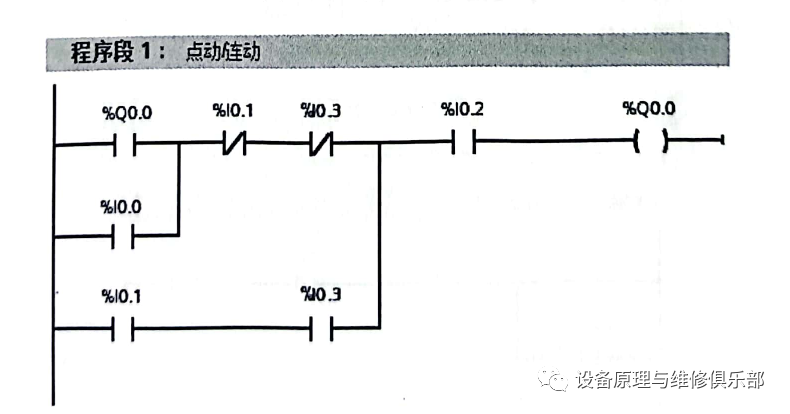

其次是PLC程序梯形图如下图5所示：

图5
