S7-1500PLC基础—电源模块、分布式I/O从站

PS电源模块（system power supply）：

给背板总线供电，不可替代。为CPU、信号模块及其他扩展模块提供工作供电。

型号：PM1507

PM电源模块（module power supply）

提供24v电源，可以用其他开关电源替代。为CPU、信号模块及其他扩展模块、其他用电设备（例如传感器）提供工作供电。

型号：PS1507

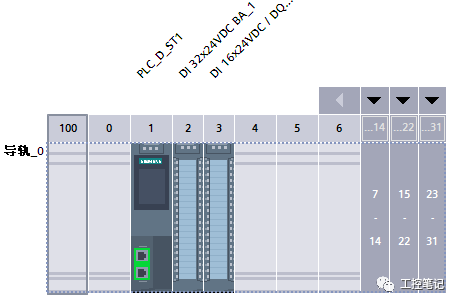

1500 CPU主站最多带32个模块，从0~31位置可放置PS，100位置只能放PM

分布式I/O从站

目的：用于设备与主站距离远、或需要增加信号点数的场景。

家族：

ET200MP：高性能、易使用。采用SIMATIC S7-1500的IO模块进行分布式站配置。

ET200SP：体积紧凑，可带电插拔。

ET200SP HA：与PCS7结合使用。可带电插拔模块。

ET200 M：旧型号，采用通用的S7-300 I/O模块。

ET200 S：结构紧凑，大量信号点数支持。后面可挂载2米宽的模块。

常见工业网络

PROFIBUS DP：采用二线制，线是紫色

PROFINET IO：采用工业以太网线，线是绿色。在profinet网络中主站又叫做I/O控制器，从站又叫做设备。
