电工基础知识入门详解

电工基础知识入门主要包括电路、电器元件和电路图三个方面

电路 电路是指由电源、导线和电器元件组成的电气系统。电路中的电流是由电源提供的，通过导线传输到电器元件中，完成各种电气功能。电路可以分为直流电路和交流电路两种类型。

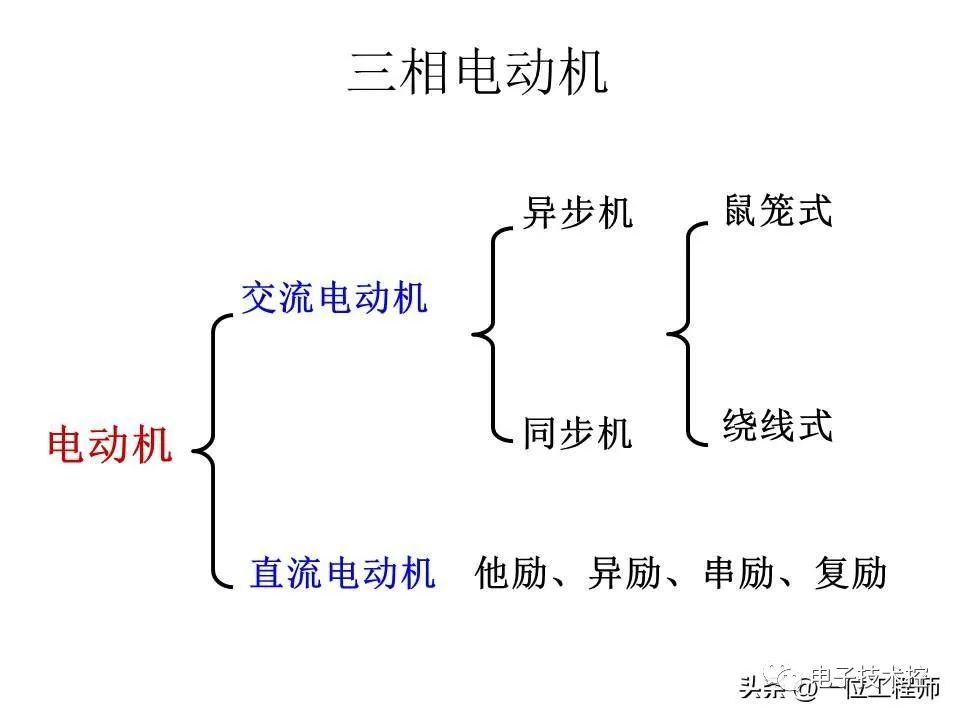

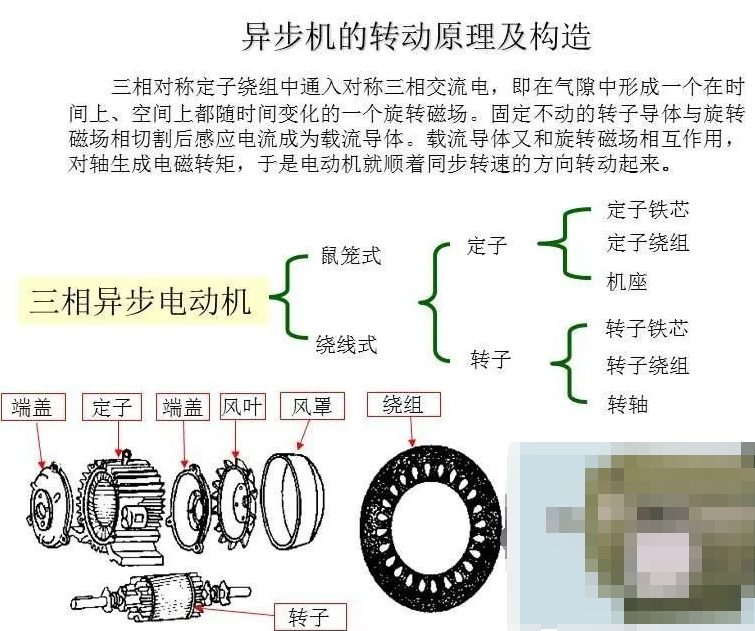

直流电路是指电流方向不变的电路，电源可以是电池或直流发电机。直流电路中的电器元件包括电阻、电容、电感等。 交流电路是指电流方向不断变化的电路，电源可以是交流发电机。交流电路中的电器元件包括电阻、电容、电感、变压器、电动机等。   电器元件 电器元件是指用于构成电路的各种电气元件。电器元件可以分为被动元件和主动元件两种类型。

被动元件是指不具有放大、开关等功能的元件，主要包括电阻、电容、电感等。电阻用于限制电流，电容用于储存电荷，电感用于储存磁场。 主动元件是指具有放大、开关等功能的元件，主要包括二极管、晶体管、集成电路等。二极管用于整流、稳压等功能，晶体管用于放大、开关等功能，集成电路则是将多个电器元件集成在一起，实现复杂的电气功能。

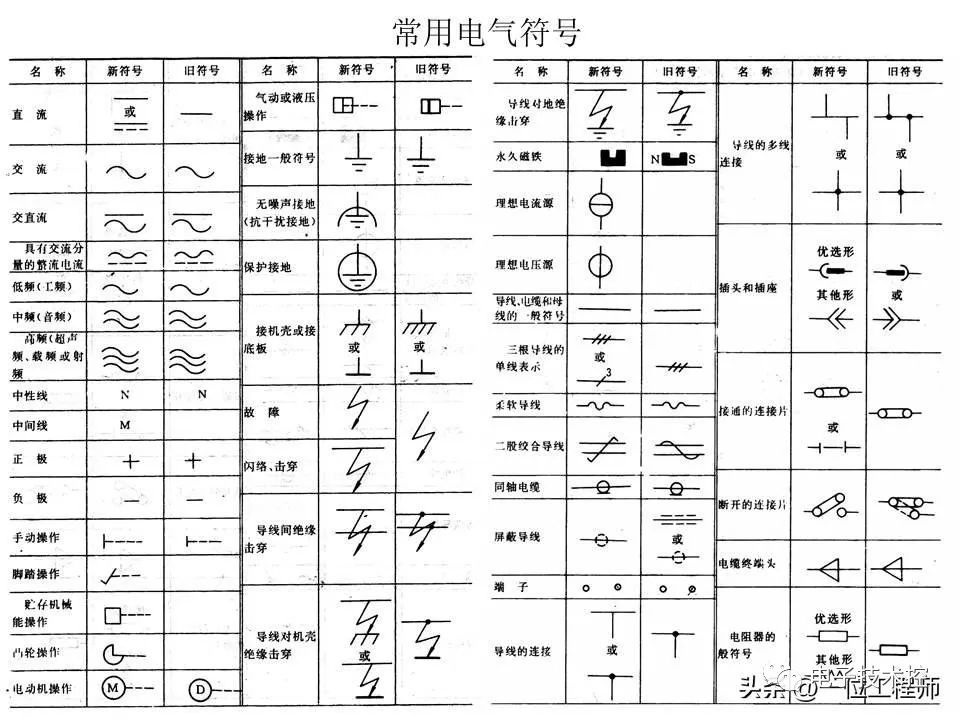

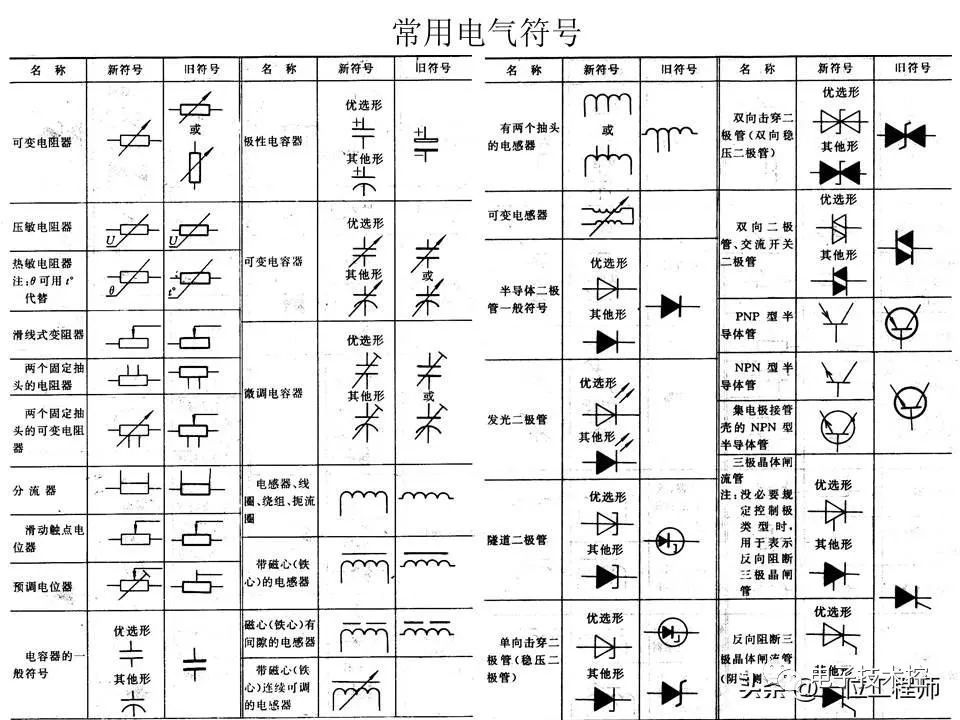

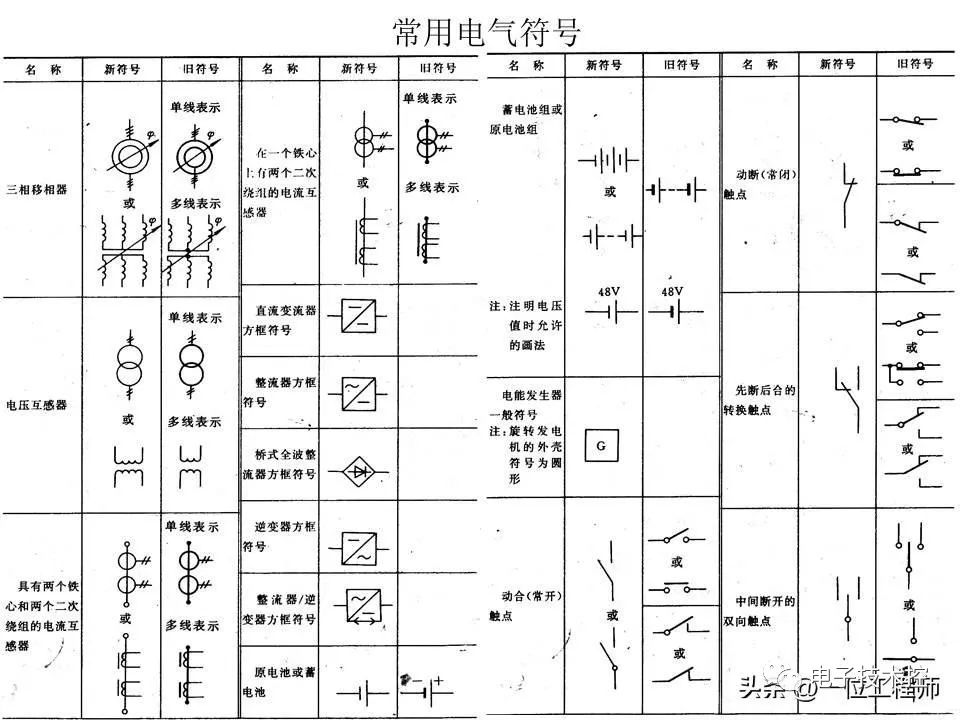

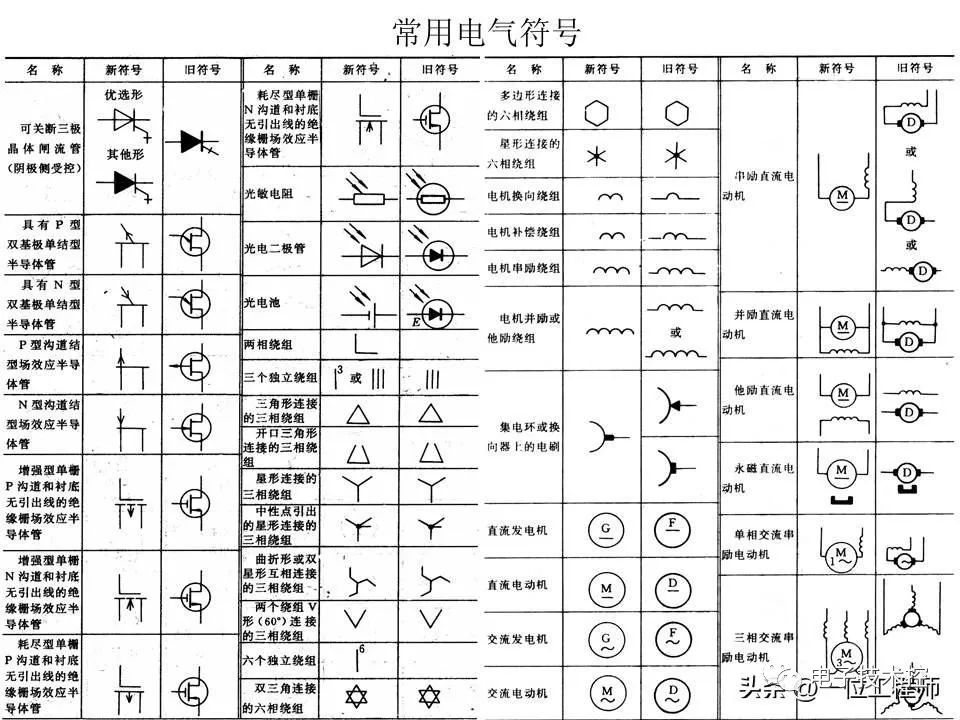

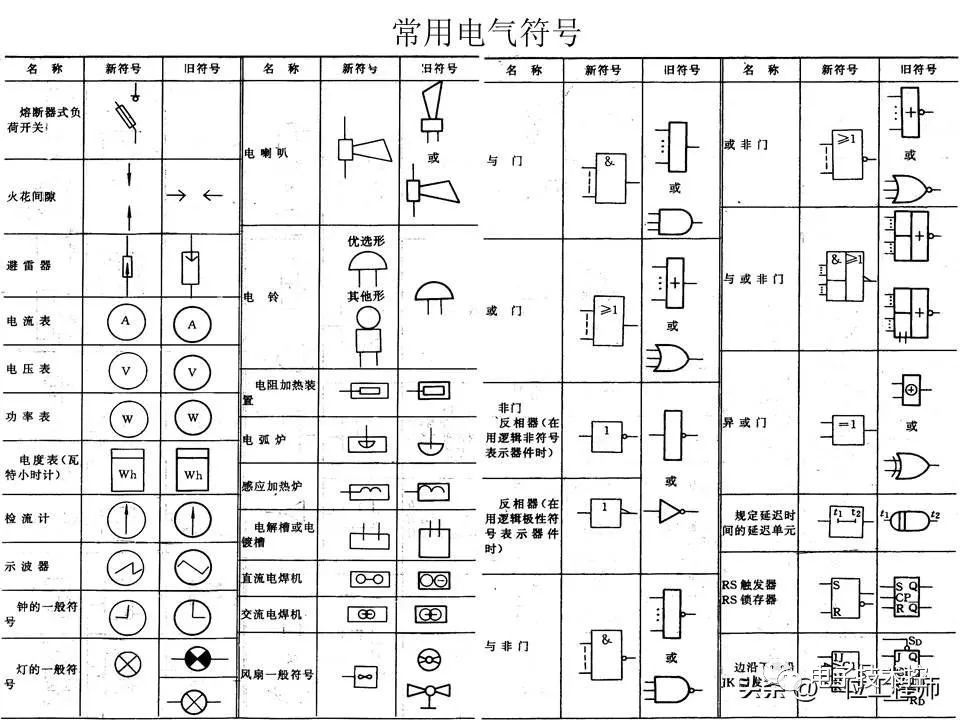

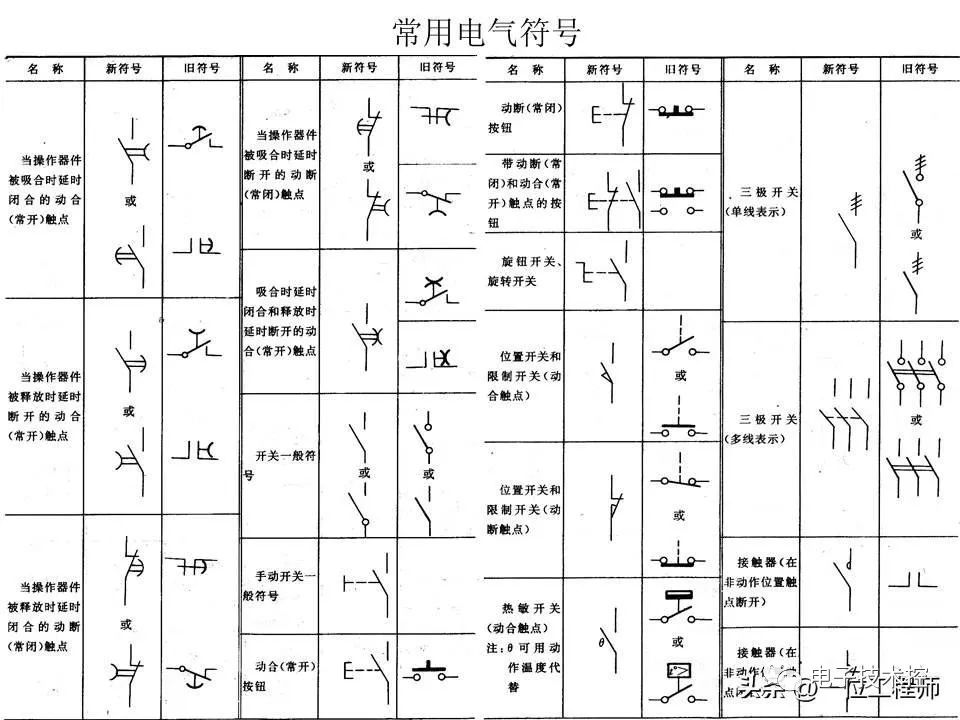

电路图 电路图是用符号表示电路中各个元件和连接方式的图示。电路图可以分为原理图和布线图两种类型。 原理图是用符号表示电路中各个元件和连接方式的图示，用于表示电路的工作原理和电气功能。 布线图是用实际元件的图示表示电路中各个元件和连接方式的图示，用于表示电路的物理布局和连接方式。
