电工知识—SIMATICS7-1500 解码、编码指令
字逻辑运算指令
字的逻辑运算指令包括：与运算(AND)、或运算(OR)、异或运算(XOR)、求反码(INVERT)、解码(DECO)、编码(ENCO)、选择(SEL)、多路复用(MUX)和多路分用(DEMUX)等。
字逻辑指令就是对16字或者32双字等逐位进行逻辑运算，一个操作数在累加器1，另一个操作数在累加器2，指令中也允许有立即数(常数)的形式输出。
(2)解码指令(DECO)

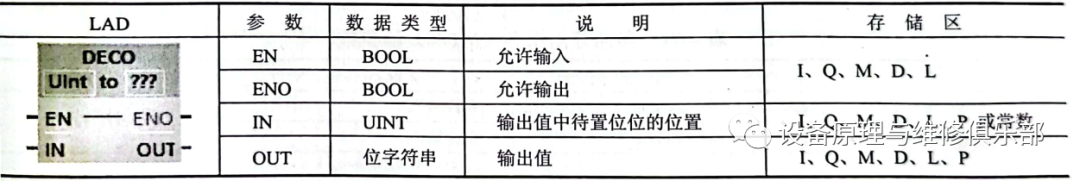

“解码”指令读取输入IN的值，并将输出值中位号与读取值对应的那个位置位。输出值中的其他位以零填充。解码指令(DECO)和参数见下图1。
图1
注意：可以从指令框的“＞”下拉列表中选择该指令的数据类型。

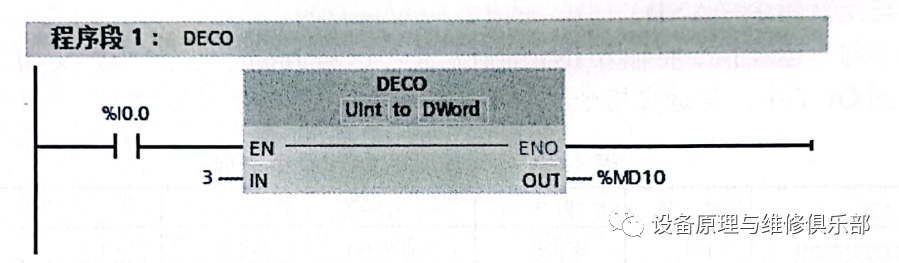

以下用一个例子介绍解码指令(DECO)的应用，梯形图如图2所示。将3解码，双字MD10=2#0000_0000_0000 0000_0000_0000_0000_1000，可见第3位置1。
图2
(3)编码指令(ENCO)

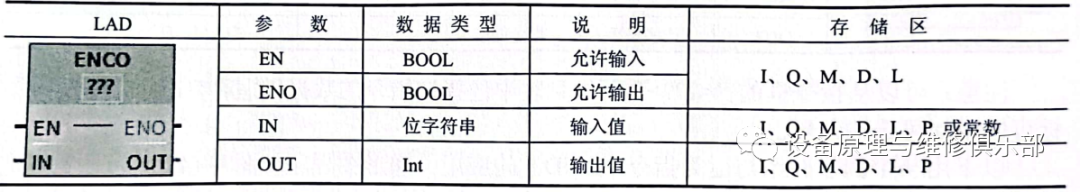

“编码”指令选择输入IN值的最低有效位，并将该位号写入到输出OUT的变量中。编码指令(ENCO)和参数见下图3。
图3
注意：可以从指令框的“＞”下拉列表中选择该指令的数据类型。

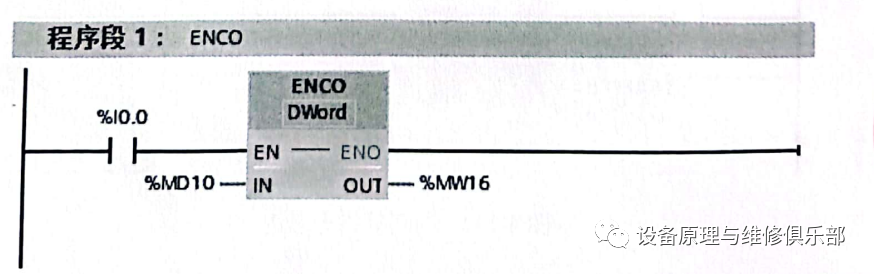

以下用一个例子介绍编码指令(ENCO)的应用，梯形图如图4所示。假设双字MD10=2#0001_0001_0001_0001_0000_0000_0000_1000，编码的结果输出到MW16中，因为MD10最低有效位在第3位，所以MW16=3。
图4
