电动机过流保护电路分享

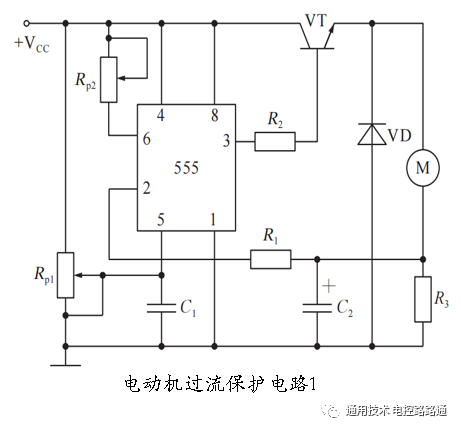

（1）调整负载电阻Rp1的阻值，5脚电位会调整，当流过电机M的电流超过允许值时，三极管VT截止，保证电机运行在安全电流范围内。

适当减小R3阻值，改变2脚的电位，可以提高电机的电流允许值。

（2）电机自动过流保护电路，当流过电机M的电流超过设定值时，VT2截止，发光二极管VD1发光报警，从而起到保护电机的作用。

发光二极管VD1发光报警时，当电机电流低于设定值，VD1仍然发光报警；

增大R6的阻值，电机过流设定值将减小；

Rp触点上移，可减小电机过流设定值。

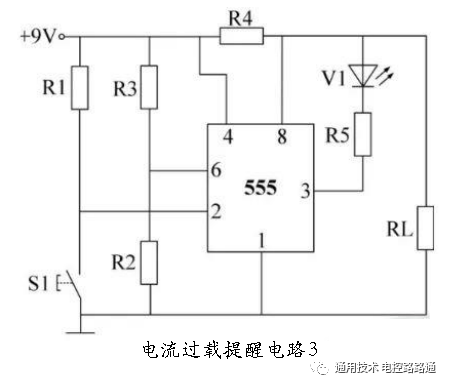

（3）电流过载提醒电路，RL是负载，R4是阻值较小的电阻。V1不发光时，如果RL的阻值减小，导致流过的电流增大，超过设定值时V1发光。

电流过载V1发光，电流减小到设定值以下时V1仍然发光；

适当增大R4，可以降低电流设定值；

电流过载时，按下S1则V1熄灭，松开S1后V1重新发光。

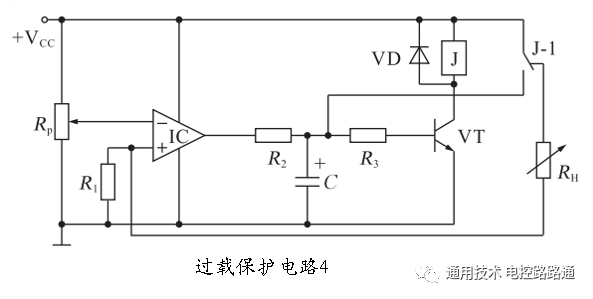

（4）过载保护实验电路，调整负载电阻RH的阻值，当流过RH自动断开负载电源，并保持在断开状态。

增大流过RH电流允许值：

减小R1的阻值；

Rp的滑动触点向上移。

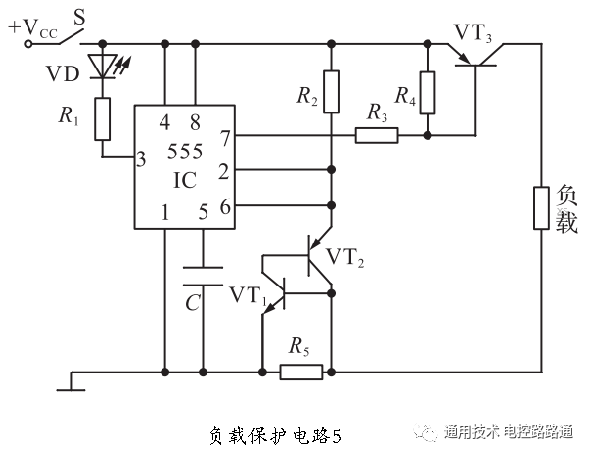

（5）负载过流保护电路，合上S，Vcc向负载供电，当负载上的电流超过额定电流，电路将被自动切断，从而保护负载。

VD亮表示电路正常工作；

R5电阻调大，额定过载电流将调小；

电路被自动切断后，电路不能自行恢复供电。

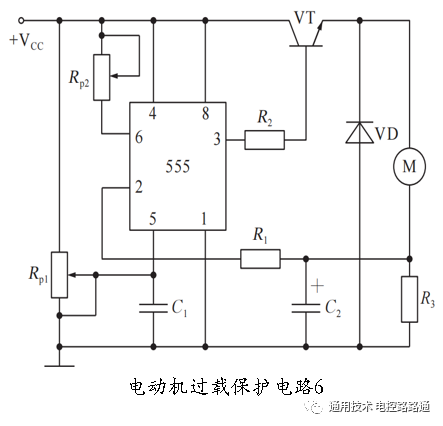

（6）电动机过流保护电路。

调整负载电阻Rp1的阻值，当流过电机M的电流超过允许值时，三极管VT1截止，保证电机运行在安全电流范围内；

适当减小R3阻值，可提高电机的电流允许值。
