多维科技推出14位TMR角度编码器芯片TMR3103和TMR3

14位分辨率，<±0.06°角度重复精度， SPI/ABZ/UVW等多种接口。

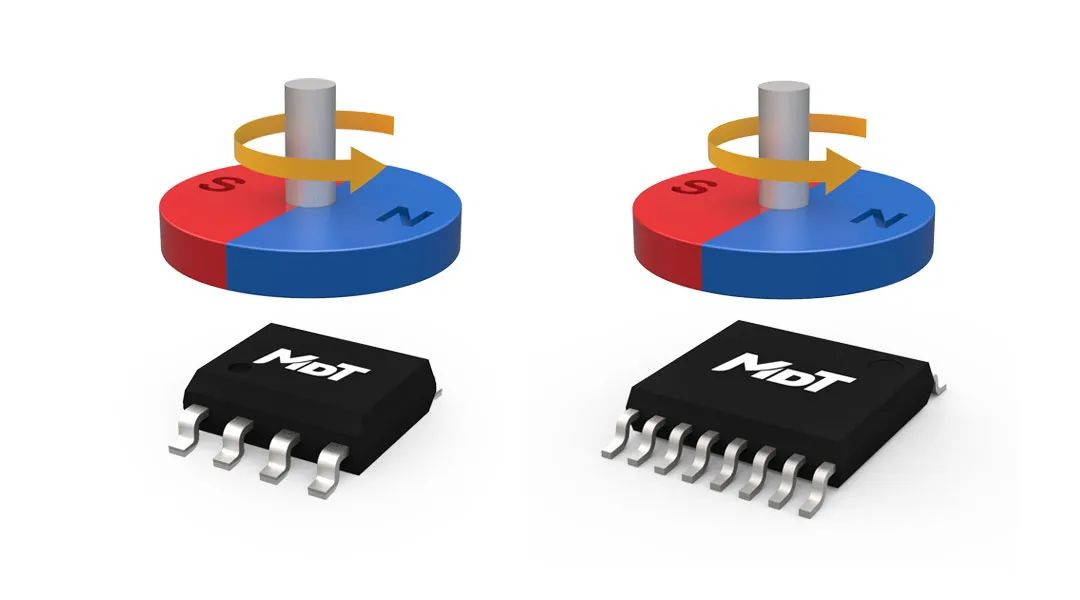

2023年7月1日消息， 专注于隧道磁阻（TMR）技术的磁传感器制造商江苏多维科技有限公司 (MultiDimension Technology Co., Ltd., MDT)基于TMR技术，推出14位TMR角度编码器芯片TMR3103和TMR3106产品。该系列芯片是在多维科技车规级TMR角度传感器芯片的基础上，集成了信号调理、角度解算、SPI通讯等电路，实现了角度的数字输出。

  产品特性

隧道磁阻（TMR）技术

角度自动校准功能

多接口 SPI, ABZ, UVW

14 位绝对式输出：SPI 通讯模式

A/B 相输出脉冲数可编程：1 ~ 4096 线

Z 脉冲宽度可编程：1 ~ 16384 LSB

UVW 换向输出分辨率可编程：1 ~ 32 极对

零位可编程

角度绝对精度 < ±0.2°（典型工况）

角度重复精度 < ±0.06°（典型工况）

最高转速：40,000 RPM

供电电压：3.3 V ~ 5 V

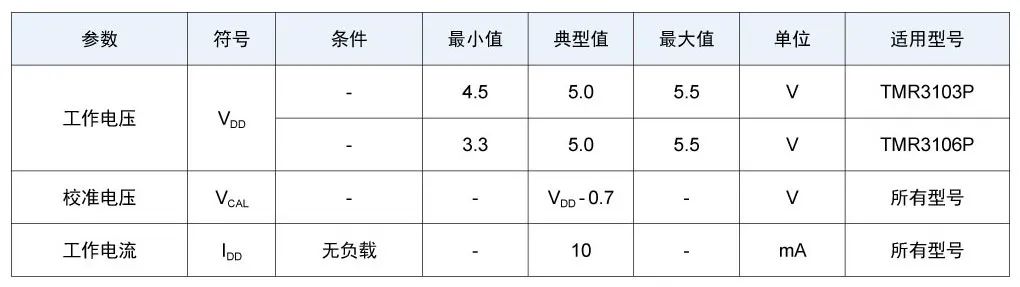

  电性能参数

多维科技TMR3103和TMR3106角度编码器芯片具备优良的温度稳定性，在全温区（-40℃~125℃）范围，绝对角度精度优于±1°。该2款芯片的角度自动校准功能，可极大地便利客户使用。

  信号转换参数

多维科技TMR3106角度编码器芯片采用TSSOP16封装，具备14位SPI绝对角度输出，ABZ、UVW增量输出接口。

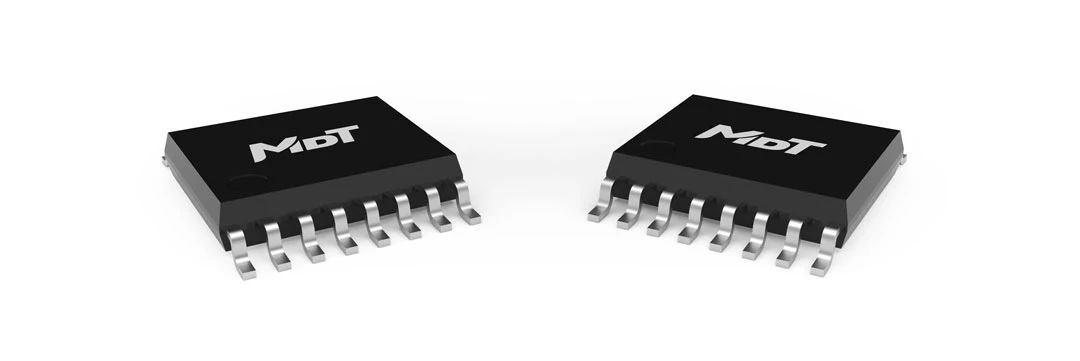

TMR3106角度编码器芯片（TSSOP16封装） 多维科技TMR3103角度编码器芯片采用SOP8封装，配置了14位SPI绝对角度输出。

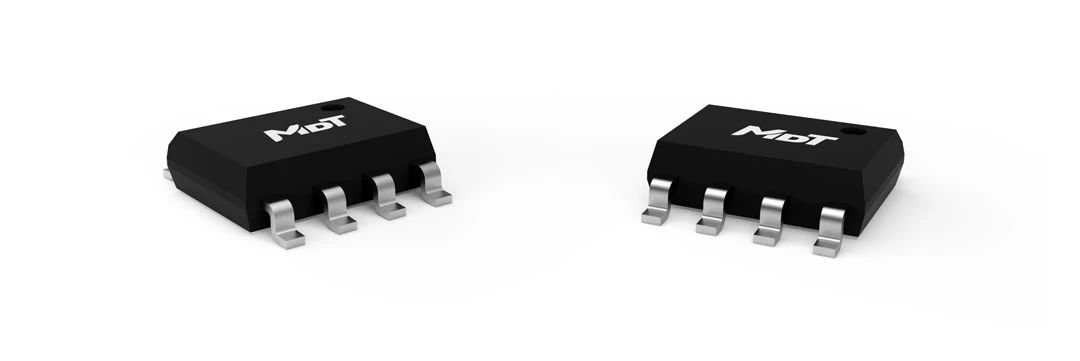

TMR3103角度编码器芯片（SOP8封装）

多维科技TMR3103和TMR3106角度编码器芯片产品适用于BLDC无刷电机位置检测、转速检测、闭环步进电机位置检测及多种非接触式角度检测等应用。

  产品选型表

多维科技（MDT）已为全球客户稳定供货xMR磁性传感器产品十多年，最新推出的14位TMR3013和TMR3016角度编码器芯片在绝对角度精度、温度稳定性、抗环境磁场干扰和响应速度等方面都有领先优势。多维科技为满足客户现有或潜在的需要，将努力提供更多、更好的优质磁传感器产品。

多维科技拥有先进的磁传感器生产线及电流传感器模组的自动化生产线，TMR和AMR芯片年产能可达数十亿颗。多维科技不仅具备大规模磁传感器量产能力，而且经过十多年不断地累积，高度整合了供应链资源，为向客户稳定供货和按时交货提供了强有力的保证。
