利用三相交流和线圈制造旋转磁场的方法

作为旋转电机的实际方法，介绍利用三相交流和线圈制造旋转磁场的方法。

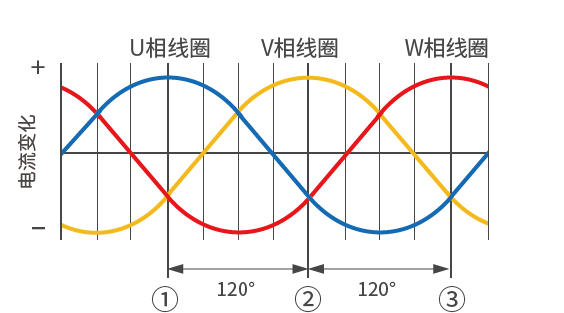

（三相交流是间隔120°相位的交流信号）

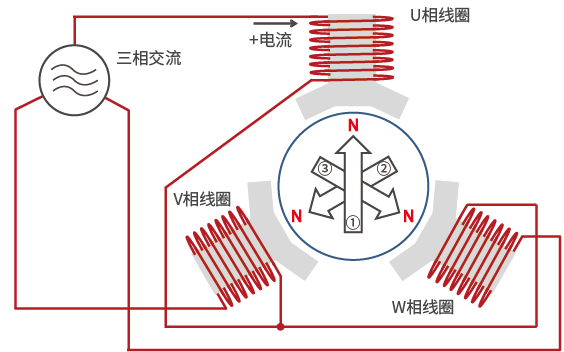

• 上述①状态下的合成磁场对应下图①。
• 上述②状态下的合成磁场对应下图②。
• 上述③状态下的合成磁场对应下图③。

如上所述，缠绕铁芯的线圈分三相，间隔120°配置U相线圈、V相线圈、W相线圈，电压高的线圈产生N极，电压低的线圈产生S极。

各相位按正弦波变化，因此各线圈产生的极性（N极、S极）和其磁场（磁力）将发生变化。

此时，单看产生N极的线圈，按U相线圈→V相线圈→W相线圈→U相线圈依次变化，从而发生旋转。
