5月25日，虹科云课堂【虹科产线实时数采检测方案】圆满结束，感谢大家的观看与支持。

产线数采检测相关技术背景

1.1

典型场景

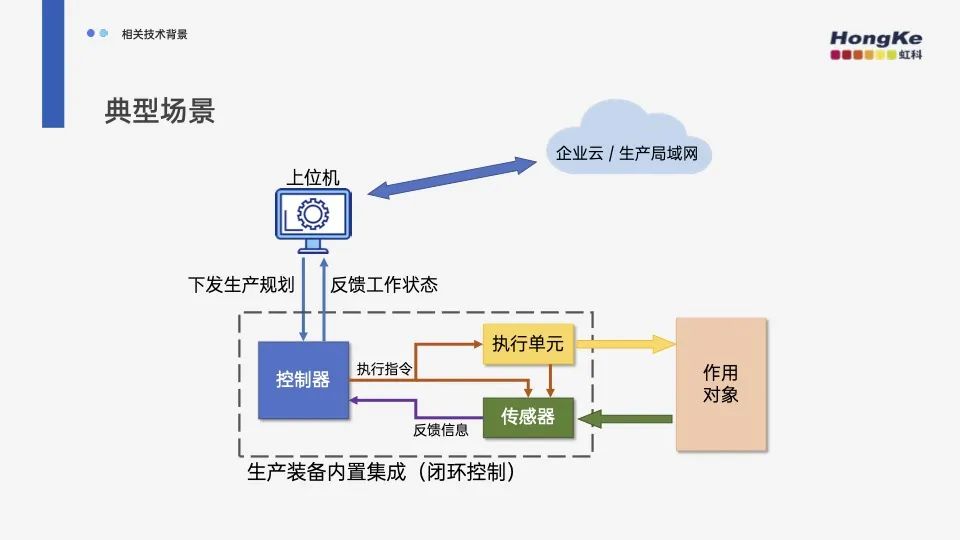

对于产线数采检测，让我们从典型的工厂场景开始介绍。

每个工位都有上位机监控下方的PLC控制器。指令、执行单元和作用对象的状态通过内置传感器进行采集和测量，反馈给PLC实现闭环控制。

工业4.0和智能制造升级关注设备联网和数据上云，但数据上云只是手段，依赖已有数据。如果原始数据不准确或不存在，上云无法解决工艺细节问题。

▲图1:产线数采检测的典型场景

因此，我们需要重视原始数据，寻求升级改进的可能性。为了获取更精确的数据，一项重要方法是增加高速高精度的数采检测系统。可取的策略是：增加新的数据采集方式。

针对此场景，我们将直接引入一套高速高精度的数采检测系统。该系统的采样率从接近M级别到G级别不等，根据实际工艺频率确定。该系统包含数采和检测两个部分，通过ADC进行数据采集和运算判断，结果可本地存储或上传至云端。上位机可根据结果调整生产计划和参数。

1.2

适用工艺&应用行业

接下来我们将介绍数采检测系统在高速脉冲工艺中的应用。

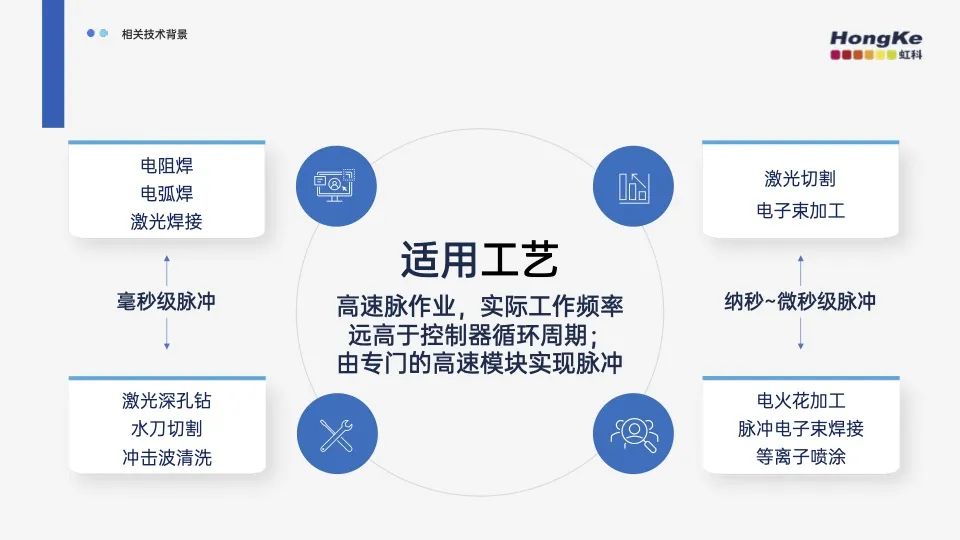

▲图2:产线数采检测的适用工艺

在高速工艺中，如电焊、水刀切割、冲击波清洗等，实际工作频率远高于PLC的循环周期。因此，在控制高速过程时，PLC需借助高速模块实现脉冲控制，而闭环反馈依靠低速的平均统计信息。我们对高速脉冲工艺进行了简单分类：毫秒级脉冲（如电焊、水刀切割、冲击波清洗）和纳秒至微秒级脉冲（如激光切割、电火花加工）。

同时，产线数采检测具有广泛的行业应用基础，它能够在汽车制造、电子制造、金属加工、塑料加工、医疗器械制造、机械制造中发挥重要的作用。

1.3

数采检测系统的作用

数采检测系统主要在以下四方面发挥作用。

一、诊断和监控，确保稳定性。作为外部标准参考，校验内部闭环控制的质量，评估控制程序稳定性以及设备实际老化和故障状况。

二、异常检测与分析，深入故障成因。将详细工况和缺陷品的出现结合起来，通过和正常工况进行对比，找到造成故障的异常参数

三、质量控制，及早发现异常。通过前期积累的经验，快速判断异常产品的出现。及时调整生产计划，并且终止不良品的继续加工。

四、反馈控制，提升良品率。预警异常趋势，实时反馈至控制端进行调参，或对刚刚出现的不良现象进行及时补救，降本增效。

虹科解决方案

2.1

硬件设计

首先，让我们来看看硬件方面。

作为实时数采检测方案，我们采用板卡形式的数采模块。该板卡使用PCIe接口，可以同时插入多张卡进行采集。单张采集卡拥有8个通道，最高可实现80M采样率，16位分辨率。如果我们将对通道密度的要求降低，单张卡只使用4个通道，那么在16位分辨率下，可以实现250M采样率；14位可以实现400M；8位可以实现1.25G。在量程方面，可通过编程调节范围从正负200mV到10V。

▲图3:虹科方案的硬件设计

我们的方案需要使用插卡机箱。由于采用PCIe接口，我们选择通用的x86工控机，无需购买专用机箱和控制器。只要工控机的PCIe插槽足够，可以插入多张卡。在性能选择方面，我们可以利用Intel的i7、i9以及AMD的线程撕裂者等CPU。内存方面，通过使用4条内存槽的主板，最高可达64G。硬盘容量限制较低，可以多放几个固态硬盘。我们基于普通Windows平台，无需额外补丁，与其他软件的兼容性更好。用户可以方便地在该平台上运行其他程序或编写自己的程序，对采集数据和判断结果进行额外处理和转发。

▲图4:虹科方案的硬件设计

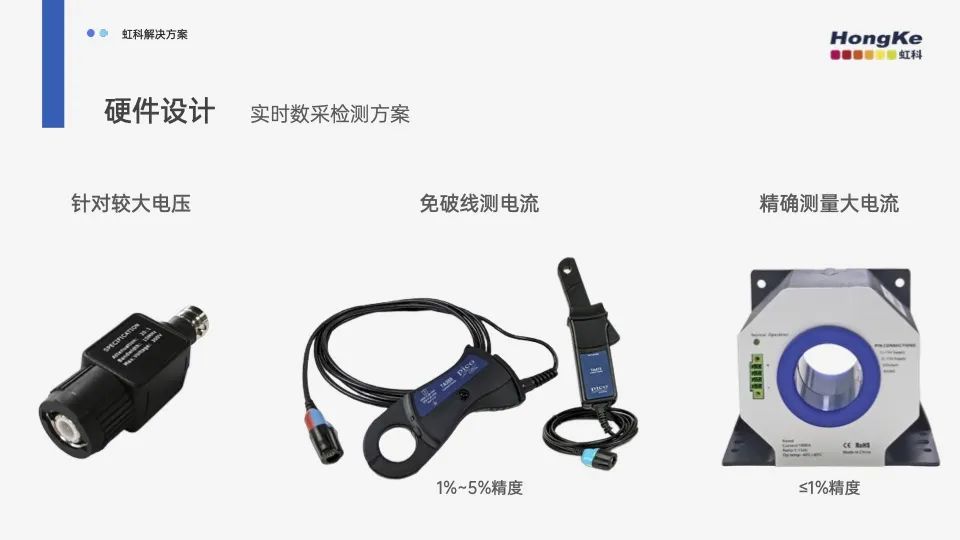

更值得关注的是，我们的硬件方案提供个性化的定制服务。以下是配件方面可选的方案。

▲图5:配件方面的定制化服务

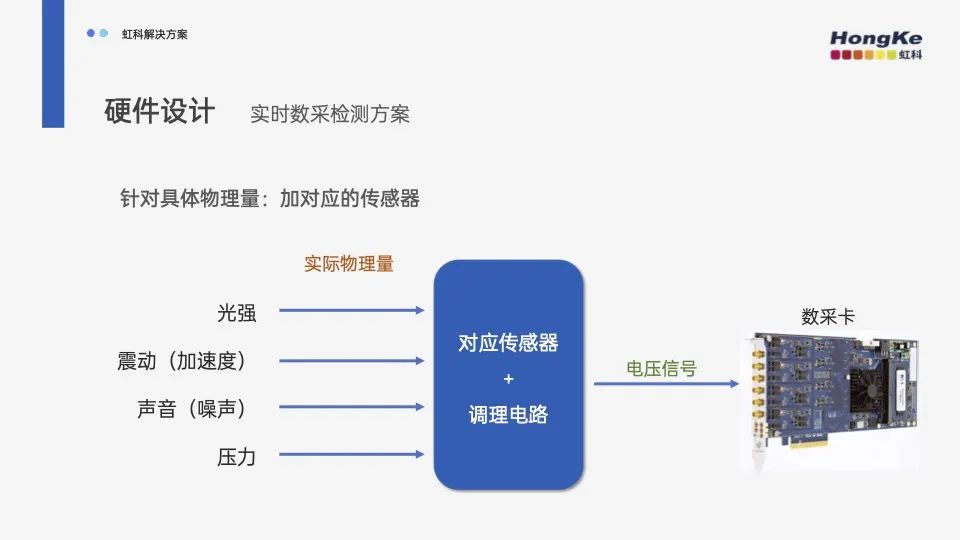

同时，传感器也可以根据客户需求进行协商选型。

▲图6: 传感器方面的定制化服务

2.2

软件设计

在软件方面，我们有读取、运算、数据展示以及存储转发四大突出功能。

读取方面，无需设置触发，利用高速的PCIe总线，连续地从数采卡中获取实时读数，吞吐量USB3.0的两倍以上。

运算方面，无需设置触发，利用高速的PCIe总线，连续地从数采卡中获取实时读数，吞吐量USB3.0的两倍以上。

数据展示方面，无需设置触发，利用高速的PCIe总线，连续地从数采卡中获取实时读数，吞吐量USB3.0的两倍以上。

存储与转发方面，无需设置触发，利用高速的PCIe总线，连续地从数采卡中获取实时读数，吞吐量USB3.0的两倍以上。

下图是对软件设计细节中运算速度、计算算法、存储转发的介绍。

▲图7:虹科方案的设计细节

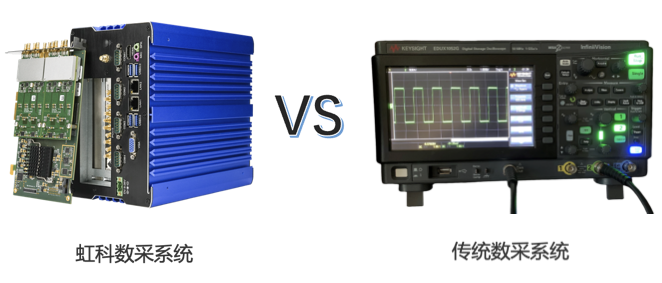

综上，相比于传统数采设备，我们的数采系统具备更多的优势。以示波器为例，我们的产品优势在于：

大容量存储｜高性能通用CPU｜易于扩展通道

实时处理数据｜可编写额外的处理程序

此外，相比于USB外接的虚拟示波器，我们的产品优势在于：

更快的传输速度降低延迟｜连续采集无死区

实现更复杂的触发方式｜一体集成减少拉线

产品应用案例

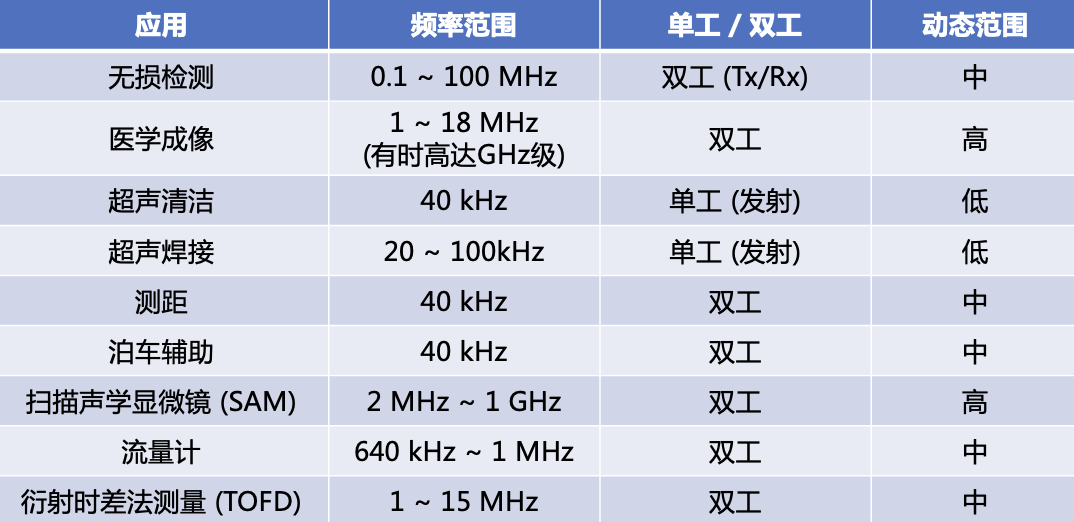

基于上述的介绍，我们将在这部分为大家提供产品的实际应用案例，分别是空气压缩机、三相电机、超声应用三个案例。

3.1

空气压缩机

针对空气压缩机的案例，我们常见于产线上。

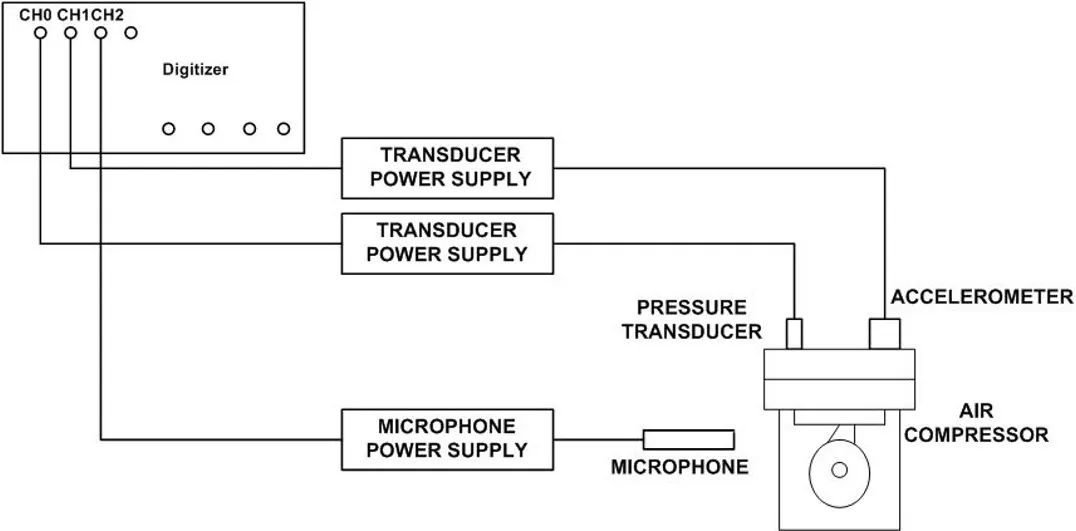

▲图8: 空气压缩机实验场景原理图

为了实现气动控制，我们需要一个空气压缩机作为气源。空气压缩机的控制器基于平均值进行负反馈控制，但对于小波动无法准确控制。因此，我们可以添加传感器进行诊断和检测。在实验场景中，通过数采卡、供电、变送器和传感器构成了数采检测系统的硬件部分。通过压力和加速度传感器的频域分析，我们可以推断压缩机的转速和工作状况。使用麦克风进行声音波形分析，可以确定阀门状态变化的时间点。综合多种传感器的信息，进行相互验证和共同锁定问题的思路是可取的。

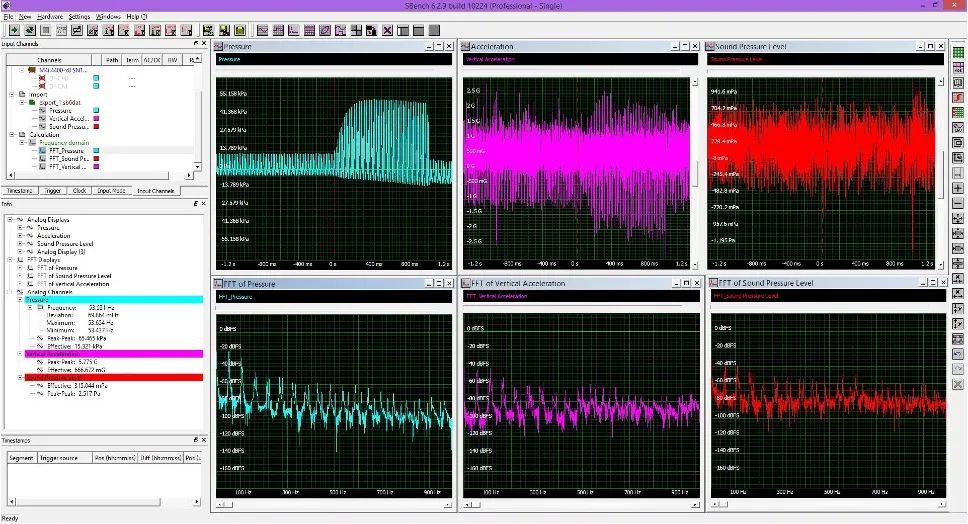

▲图9: 信号采集结果

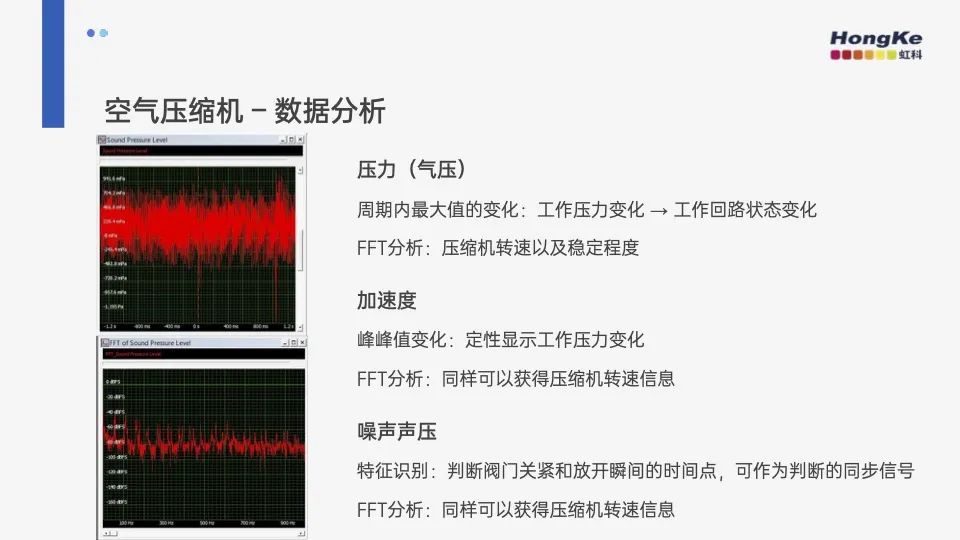

▲图10: 数据分析结果

在实际应用中，根据实际情况选择合适的传感器，利用数采卡上的多余通道对相邻工位的情况进行测量，可以降低升级成本。

3.2

三相电机

现在我们来看一下三相电机的例子。

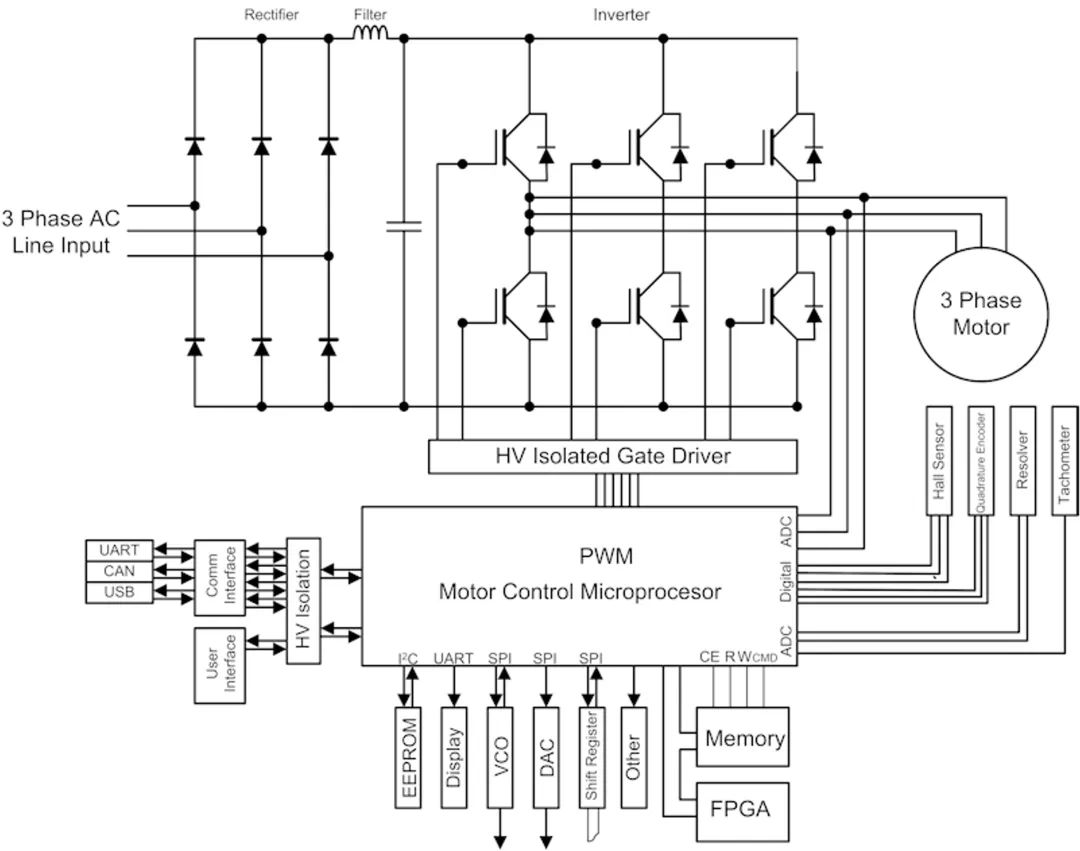

工业中，大部分小型电机采用PWM驱动。PWM信号是由专门的芯片产生，主控制器通过编码器反馈位置信息并调节控制参数。然而，控制器并不了解电机的详细情况，只需确保运行位置无误即可。若想了解电机细节，可以采集三相PWM电压和电流。其中，电流传感器用于电流采集。

▲图11: PWM驱动参与的工业流程

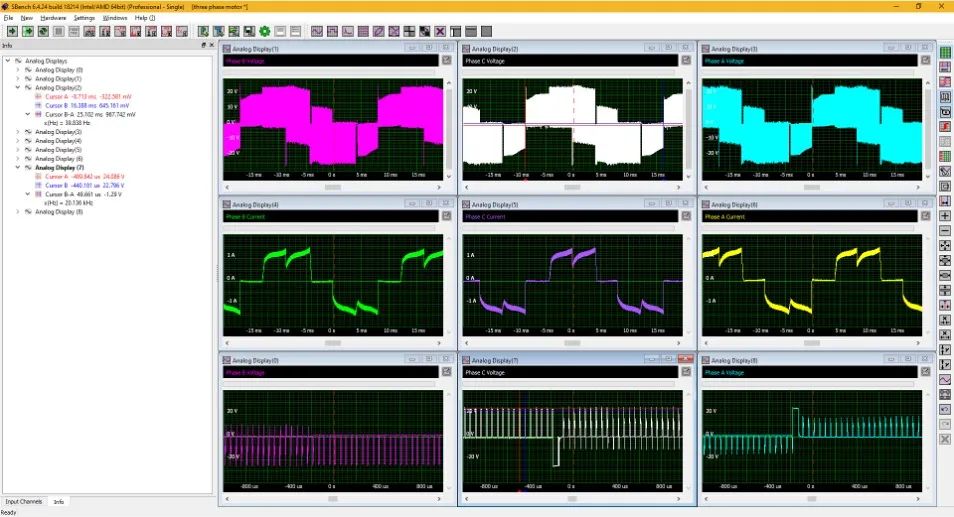

通过分析结果，我们可以进行一些判断，如检查电压相位分布是否正确，判断控制器老化和效率降低，以便维护或更换。通过频率分析，我们还可以推测电机转速和传动系统是否存在打滑问题。异常增大的电流信号可能表示电机在某位置遇到较大阻力，指导轨道维修和故障排查。若生产中出现这种情况，可能意味着产品尺寸超出限制或存在潜在缺陷。
