装配图中的尺寸标注和技术要求

一、装配图中的尺寸标注

装配图中，不必注全所属零件的全部尺寸，只需注出用以说明机器或部件的性能、工作原理、装配关系和安装要求等方面的尺寸，这些必要的尺寸是根据装配图的作用确定的。一般只标注以下几类尺寸：

1．性能尺寸（规格尺寸）

它是表示机器或部件的性能、规格的尺寸。这类尺寸在设计时就已确定，是设计机器、

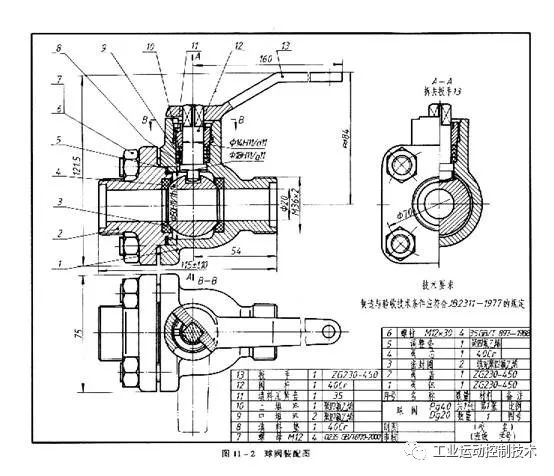

了解和选用机器的依据。如图11—2球阀的管口直径φ20。

2．装配尺寸

装配尺寸包括作为装配依据的配合尺寸和重要的相对位置尺寸。

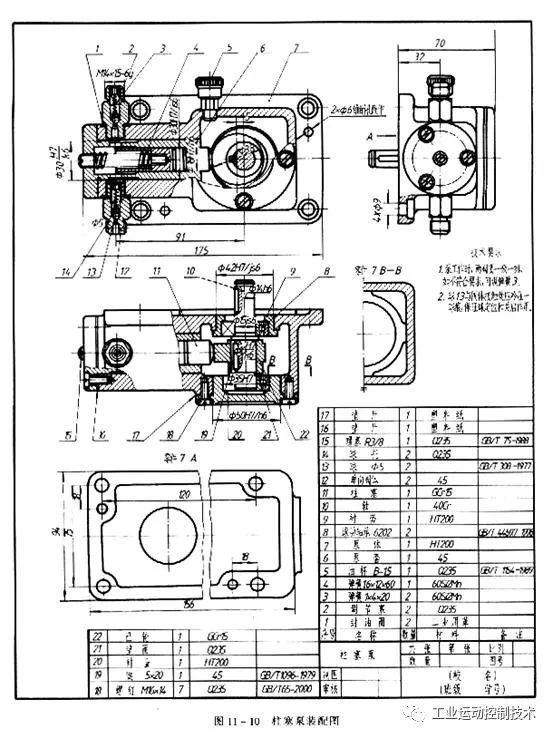

(1)配合尺寸它是表示两零件间配合性质的尺寸，一般在尺寸数字后面都注明配合代号。配合尺寸是装配和拆画零件图时确定零件尺寸偏差的依据。如图11—10柱塞泵中的 等.

(2)相对位置尺寸它是表示设计或装配机器时需要保证的零件间较重要相对位置的尺寸，也是装配、调整和校图时所需要的尺寸，如图11—10柱塞泵中的尺寸91、32。

3．安装尺寸

表示将机器或部件安装在地基上或与其他部件相连时所需要的尺寸。如图11—10柱塞

泵中的安装孔4×φ9和中心距120、75及锥销孔2×φ6和定位尺寸18、18。

4．外形尺寸

表示机器或部件外形的总长、总宽、总高的尺寸。它反映了机器或部件的大小，是机器或部件在包装、运输和安装过程中确定其所占空间大小的依据。如图11—10柱塞的总长175、总宽70、总高94。

5．其他重要尺寸

它是设计过程中经过计算确定或选定的尺寸，但又不包括在上述几类尺寸之中和重要尺寸。这类尺寸在拆画零件图时，同样要保证。如轴向设计尺寸、主要零件的结构尺寸、主要定位尺寸、运动件极限位置尺寸等。如图11—10柱塞泵中的尺寸5（凸轮偏心距）、M14×1.5—6g（单向阀体头部外螺纹）、φ5（单向阀体头部内孔）、32（油杯和凌晨向阀的安装位置）。

上述五类尺寸，在每张装配图上不一定都有，有时同一尺寸可能具有几种含义，分属于几类尺寸。例如图11—2中的尺寸115+1.1既是球阀装配图中的相对位置尺寸,又是外形尺寸(9)。因此，装配图中究竟标注哪些尺寸，要根据具体情况分析确定。

二、装配图中的技术要求

用文字或符号在装配图中说明对机器或部件的性能、装配、检验、使用等方面的要求和条件，这些统称为装配图中的技术要求。如图11—2、图11—10中的技术要求。

性能要求指机器或部件的规格、参数、性能指标等；装配图要求一般指装配方法和顺序，装配时的有关说明，装配时应保证的精确度、密封性等要求；使用要求是对机器或部件的操作、维护和保养等有关要求。此外，还有对机器或部件的涂饰、包装、运输等方面的要求及对机器或部件的通用性、互换性的要求等。

编制装配图中的技术要求时，可参阅同类产品的图样，根据具体情况确定。技术要求中的文字注写应准确、简练，一般写在明细栏的上方或图纸下方空白处，也可另写成技术要求文件作为图样的附件。
