电磁阀上的字母ABRPS代表什么意思

电磁阀（Solenoid valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

我们使用电磁阀时看到上面有个型号符号，电磁阀上的字母ABRPS代表什么意思？

电磁阀接口处的字母是代表接口的代号。不同厂家使用的代号不尽相同。一般可以理解为：

“P”：压力介质的入口，一般接压缩空气气源。

“A”、“B”：电磁阀的输出口，接下游的设备，比如接气缸，就是说接气缸的进出气接头，接进气还是出气按需求工作定。

“R”、“S”：电磁阀的泄放口，如果介质是空气，泄放口一般不接管子。介质空气可以直接排入大气，我们习惯接上一个消声器，排气声音没那么大。

有些厂家的产品不用字母标注，而是采用数字标注，其标注的意义与此相似，可查阅电磁阀的说明书。

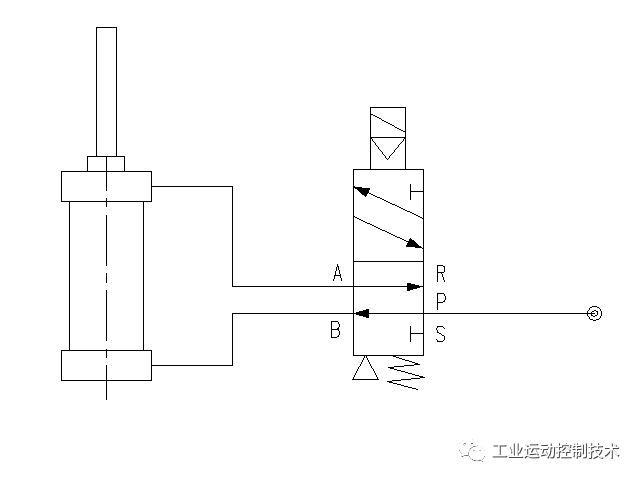

下面是一张带有五位二通电磁阀的气路图：
