浅析西门子S7-1200串行通信技术

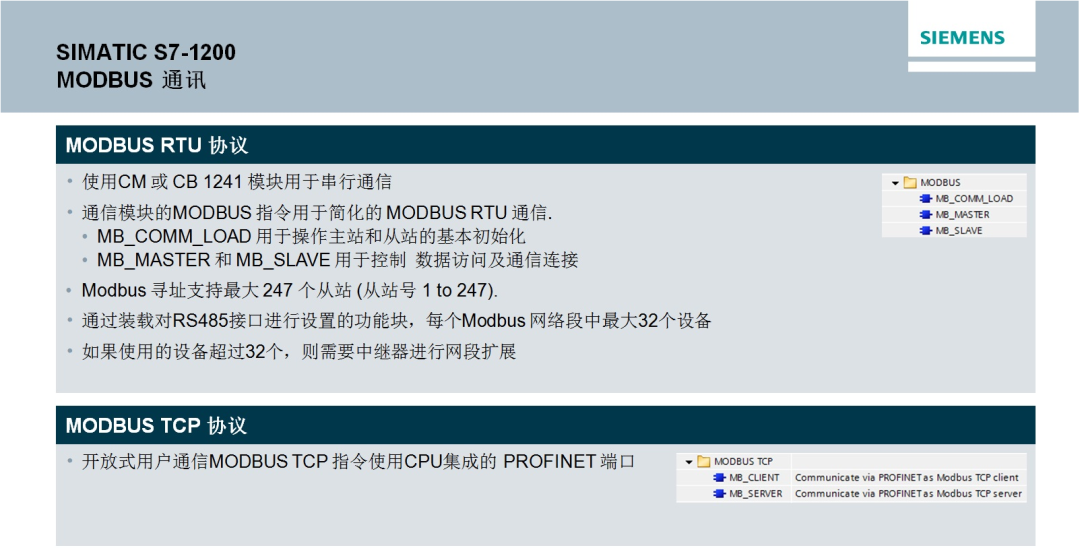

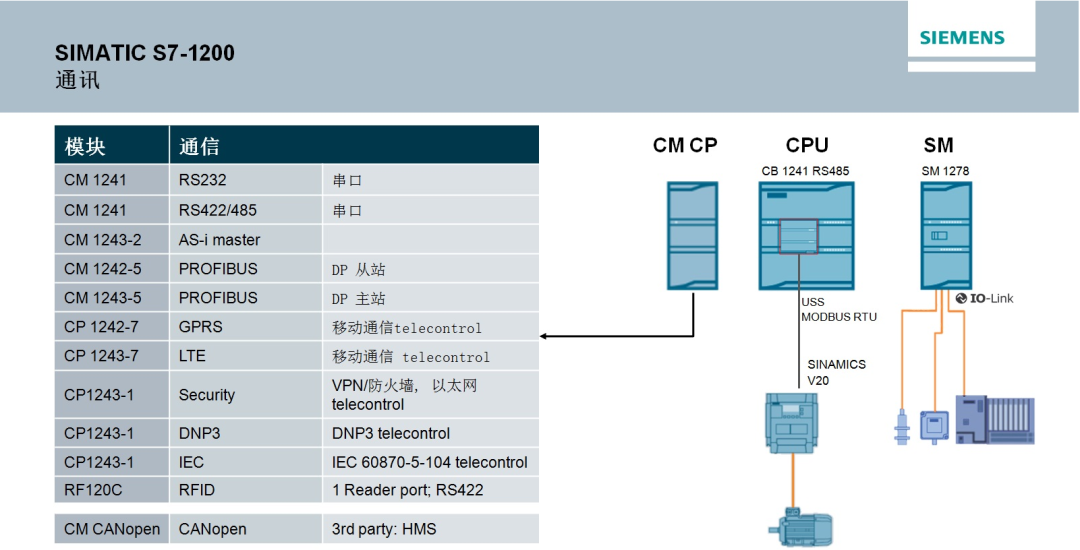

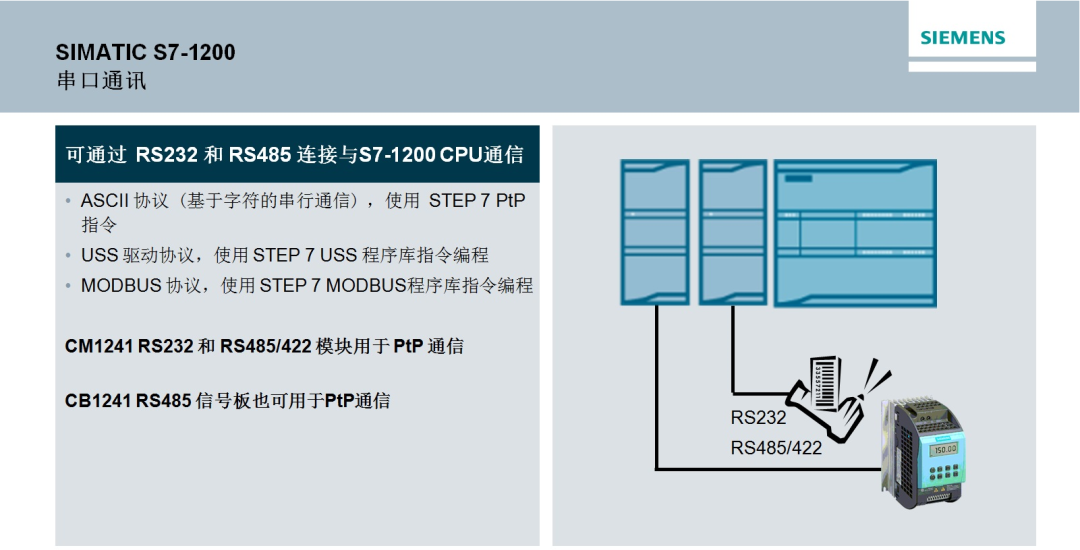

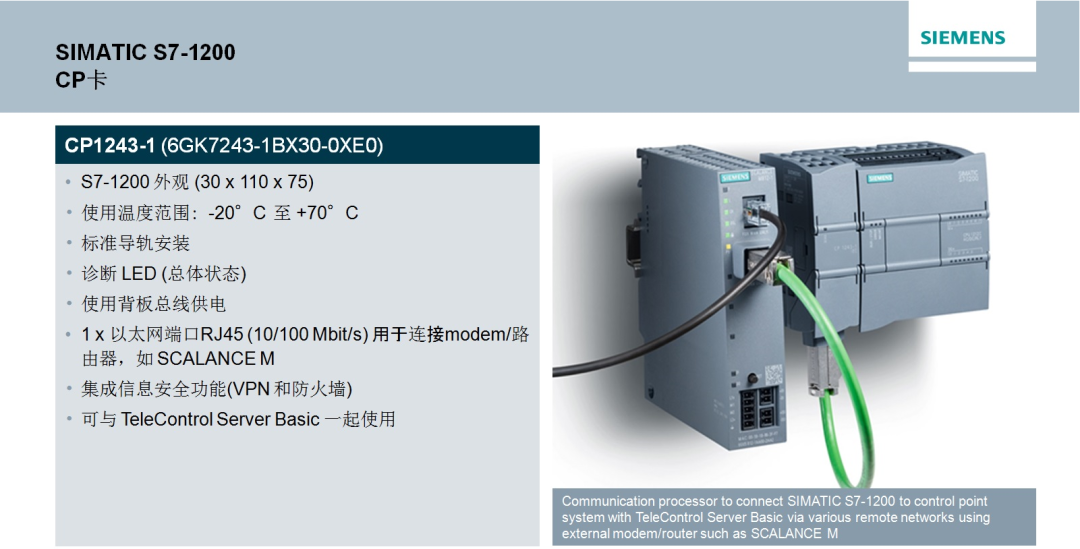

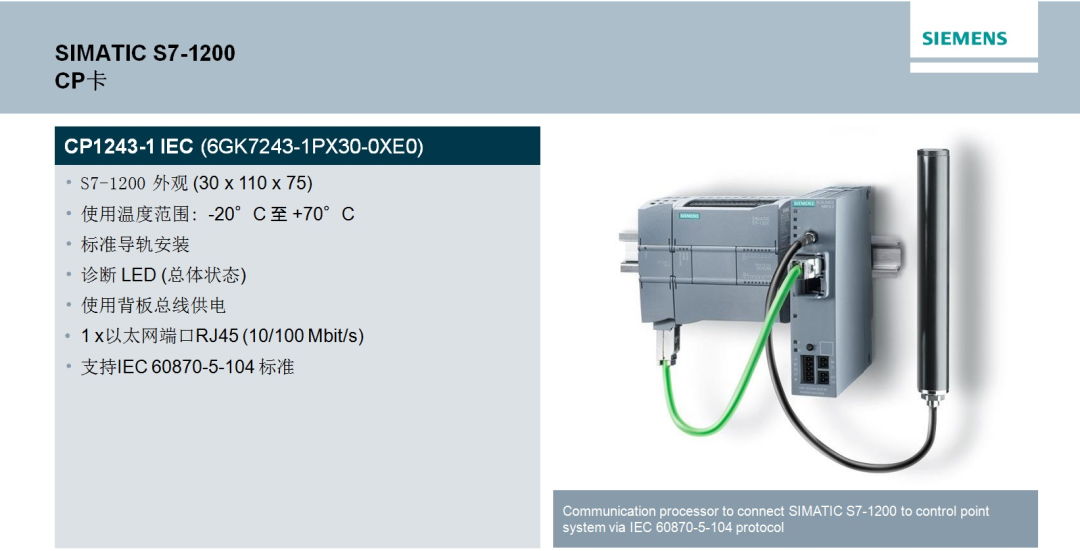

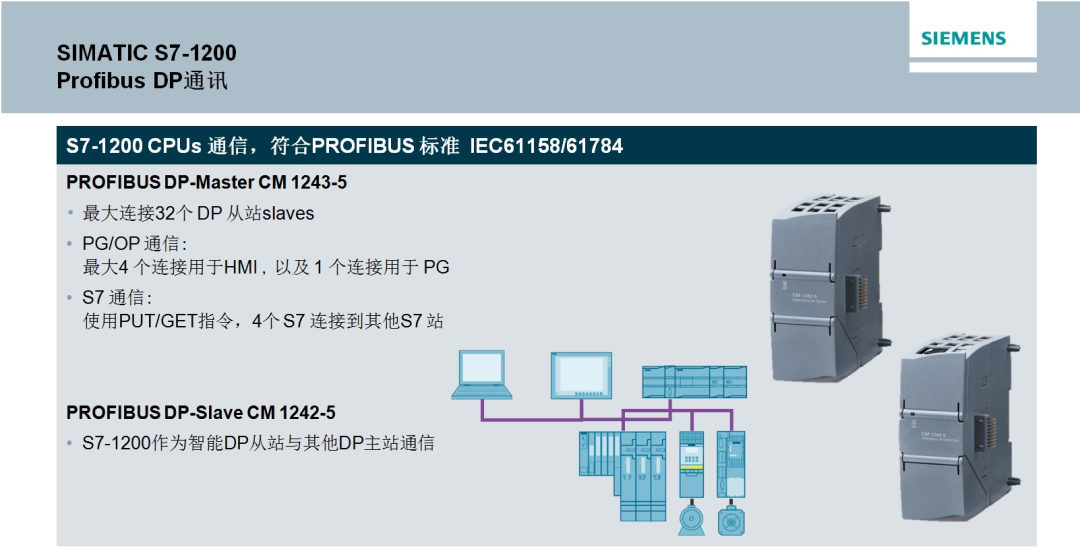

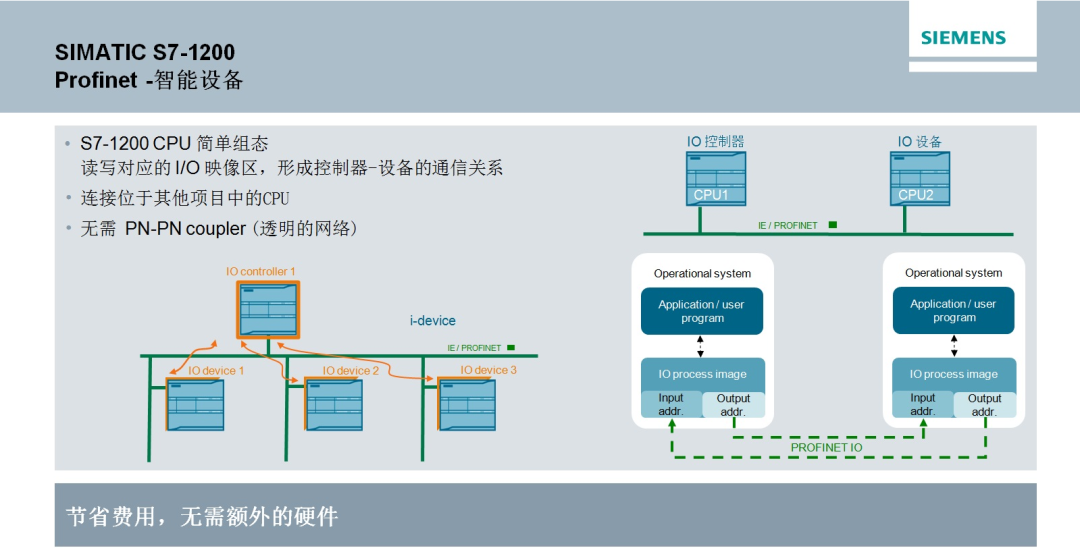

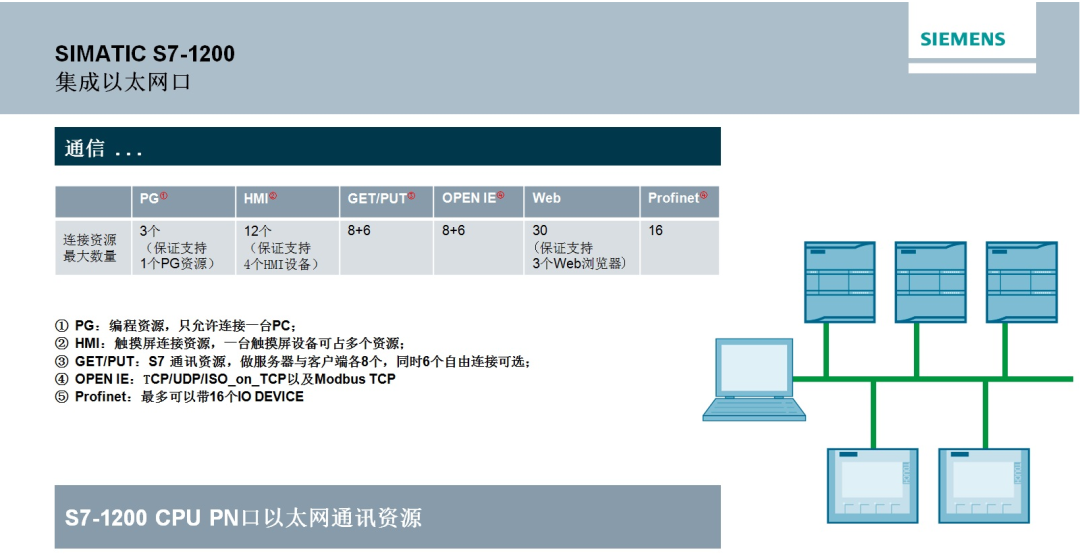

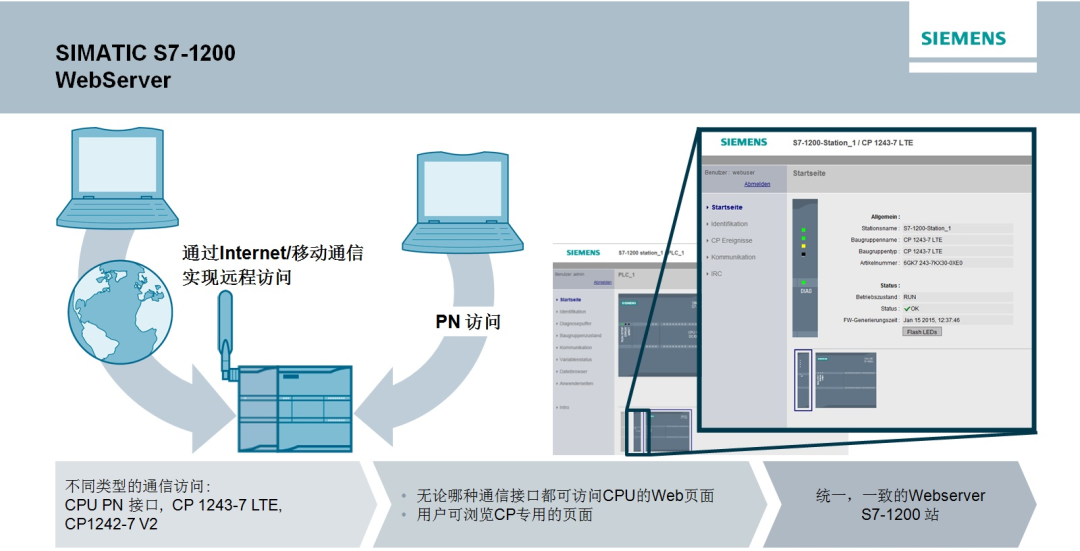

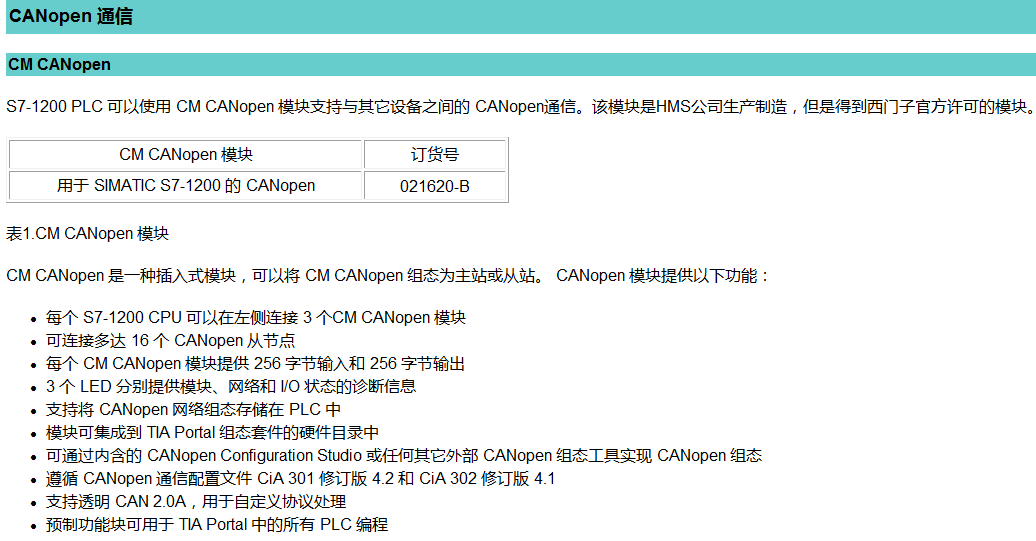

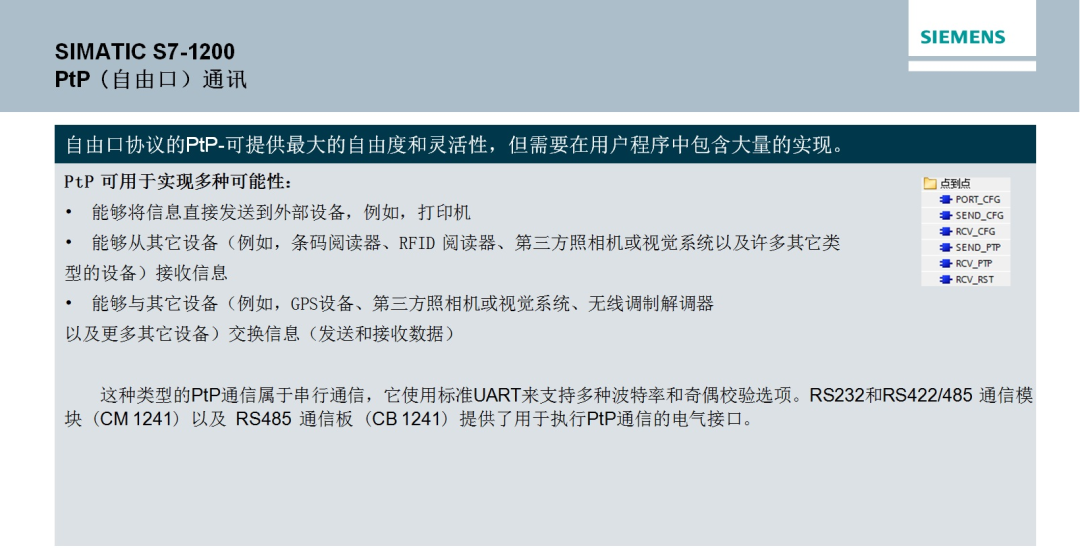

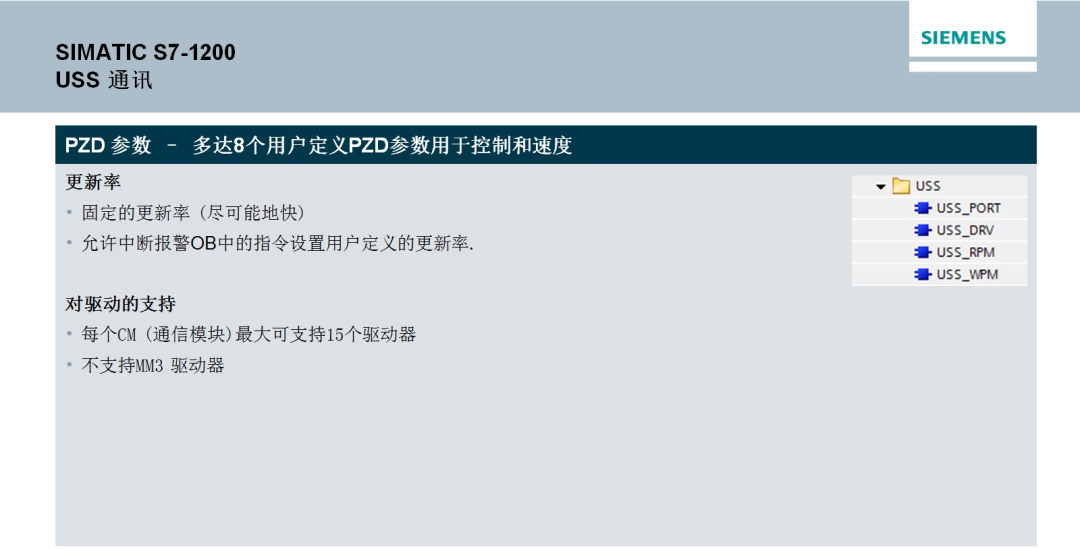

这种类型的PtP通信属于串行通信，它使用标准UART来支持多种波特率和奇偶校验选项。RS232 和RS422/485通信模块(CM1241) 以及RS485通信板(CB 1241)提供了用于执行PtP通信的电气接口。

从STEP 7 Basic/Professional V13 SP1 开始，在编程指令，"选件包"中集成了 SIMATIC Ident 配置文件和 Ident 指令块，使用TIA Portal 进行组态与编程的 S7-1200/1500 可以使用这些指令对工业识别系统进行操作。S7-1200 可以使用 RF120C 通信模块，实现与西门子工业识别系统的通信。本文介绍通过 S7-1200 CPU 和 RF120C ，使用 Ident 指令块，实现对 RF200 进行读、写操作。

（1）主要硬件设备：

CPU1215C：6ES7 215-1AG40-0AB0

RF120C：6GT2 002-0LA00

RF260R：6GT2 821-6AC10

MDS D100：6GT2 600-0AD10

RF260R 到 RF120C 连接电缆（2m）：6GT2 091-4LH20

（2）软件环境：

TIA Portal V13 SP1 Update 4

（3）系统配置：

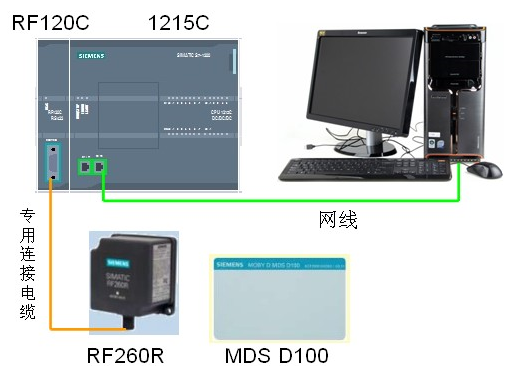

S7-1200 CPU1215C 通过 RF120C 通信模块，连接 RF260R 读写头，在 TIA Portal V13 SP1 Update4 软件环境下，使用 SIMATIC Ident 指令块对数据载体（MDS D100）进行读写操作。系统配置，如图1所示：
