飞拍联合定位贴合

Kenexs-智造之眼

MACHINE VISION

机器视觉系统可以起到人类视觉的作用，利用自动化科技来替代人眼，使质量进一步升级，不仅可以提高工作效率，而且减少了人工产生的不确定因素对质量控制效果的影响。

视觉定位系统采用先进的图像视觉检测技术,能够实现对高速运动的工业产品进行实时全面的视觉定位分析。Kenexs视觉定位系统如何实现定位及引导贴合的应用呢？我们通过以下飞拍联合定位贴合的案例来进行简单地介绍。

CASE ANALYSIS

01

检测需求

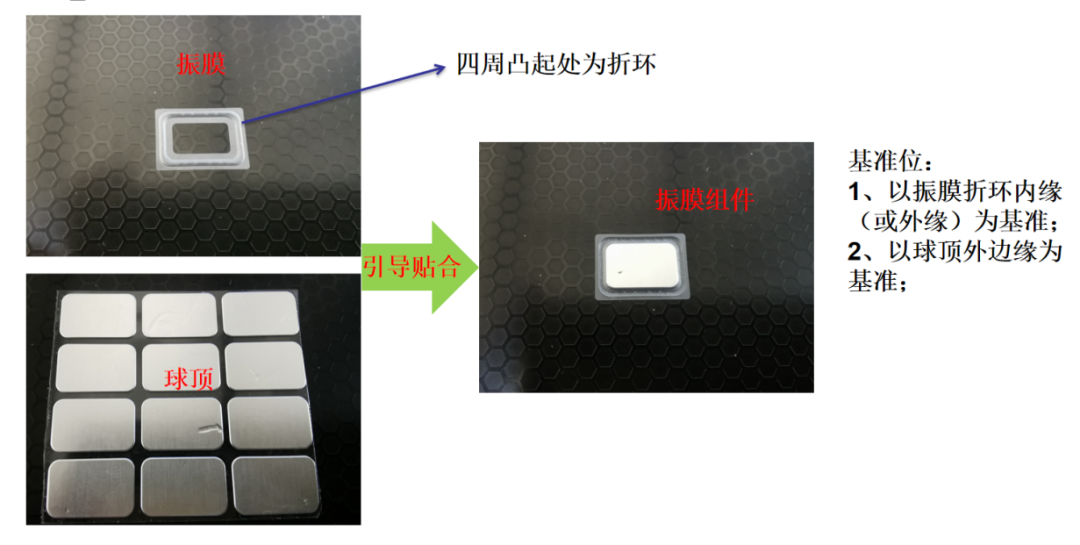

双相机同时对振膜和球顶进行拍照定位，引导振膜贴至球顶上。

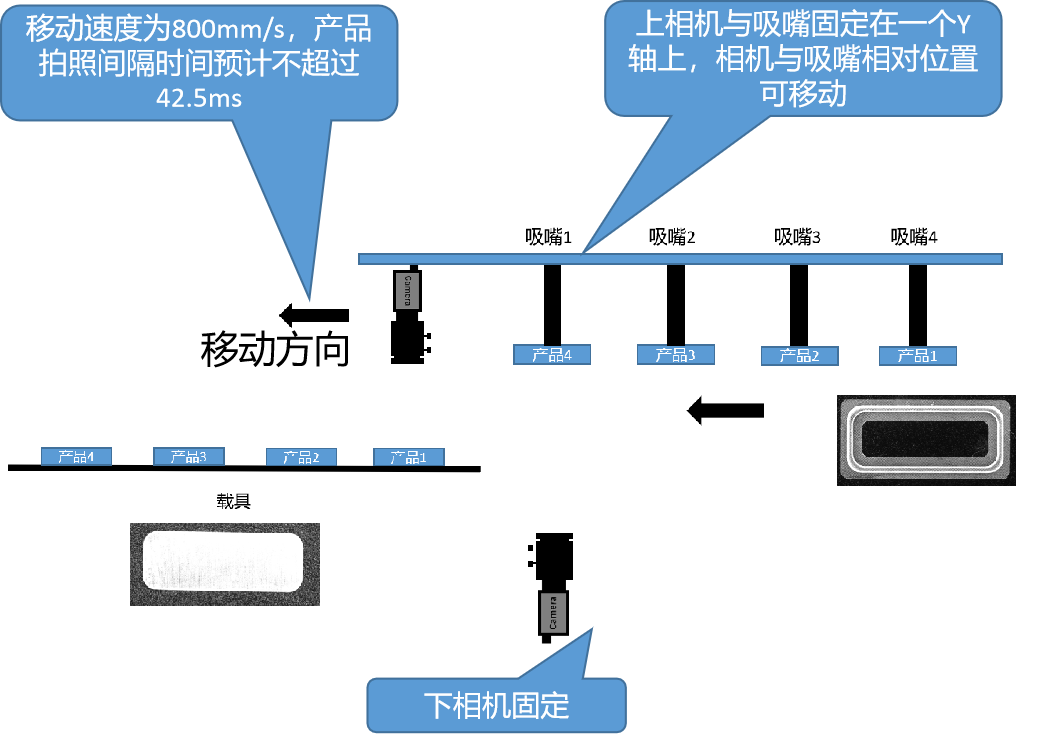

检测方式：飞拍，设备运动速度不超过800mm/s，连续四次拍照，单次拍照一个产品；

视觉精度：±0.03mm；

检测时间：200ms/pcs；

视野范围：28x24mm。

02

检测流程

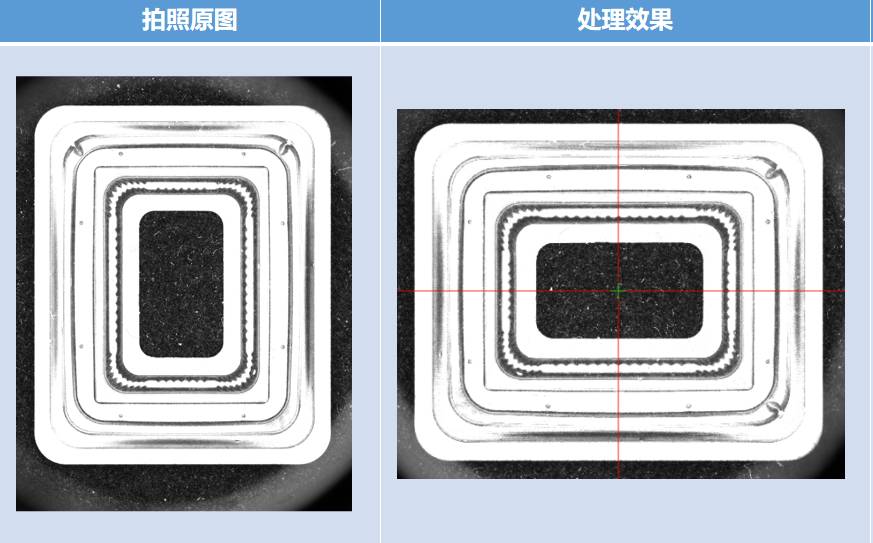

CCD1-振膜定位

利用趋势边缘工具对产品振膜四周边缘进行抓边，之后利用两线的中线以及线线交点确定产品振膜的中心位置

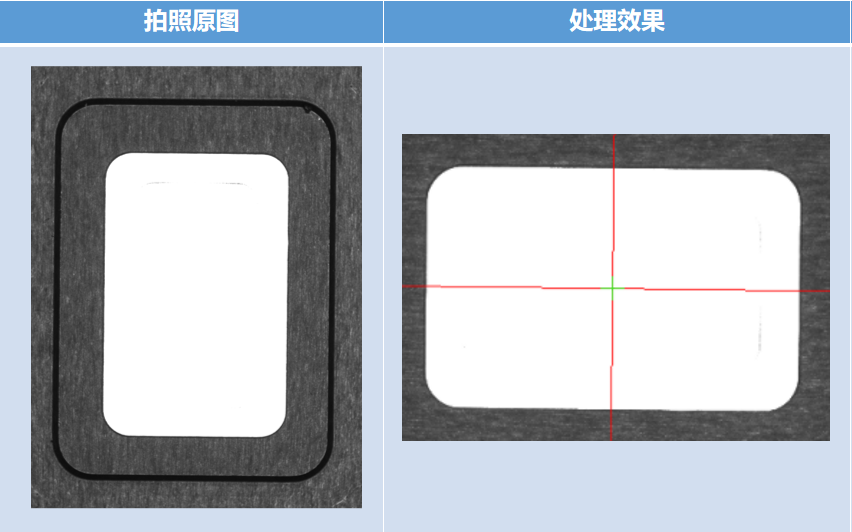

CCD2-球顶定位

用趋势边缘工具对产品球顶四周边缘进行抓边，之后利用两线的中线以及线线交点确定产品振膜的中心位置

03

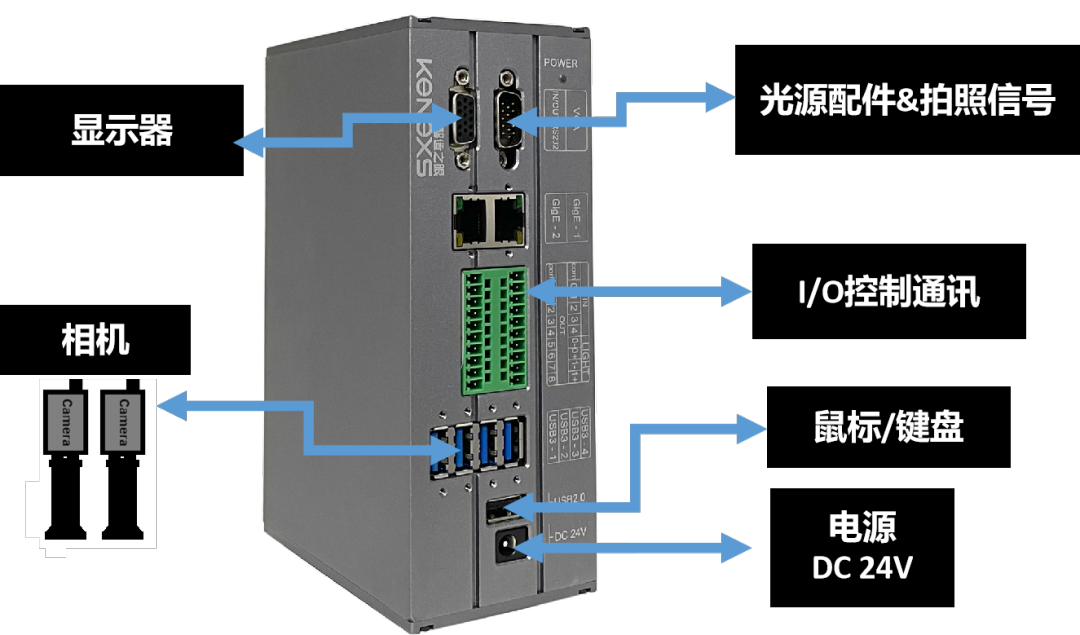

视觉系统配置

04

问题说明

05

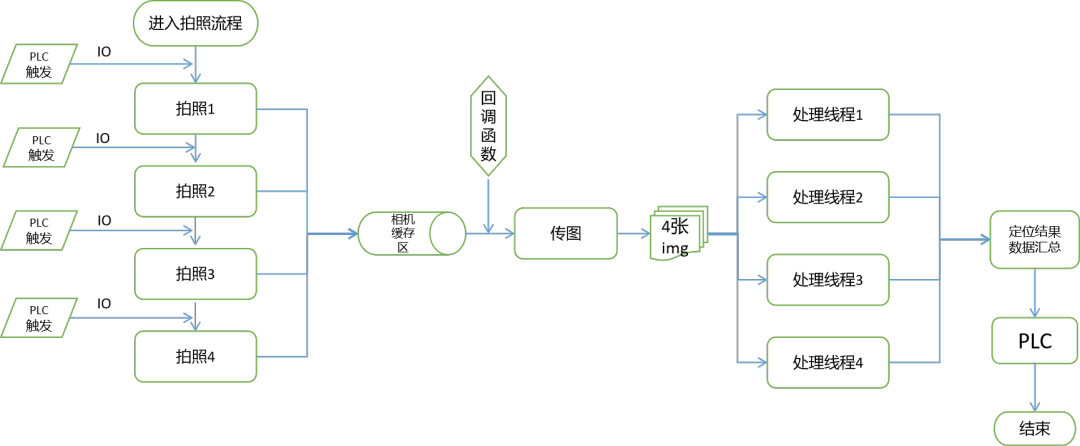

解决方案

基于优化的解决方案，该应用项目实际检测时间可达到150ms/pcs，定位精度达到0.023mm，KENEXS机器视觉定位贴合系统能够根据客户需求，为客户提供贴合精度高，速度快，又好又便宜的视觉服务，帮助客户生产效率，降低成本。
