西门子Smart200PLC的跑马灯程序解析

1. 控制要求：

要求每隔1秒八盏灯其中的一盏亮一次，这样循环点亮，

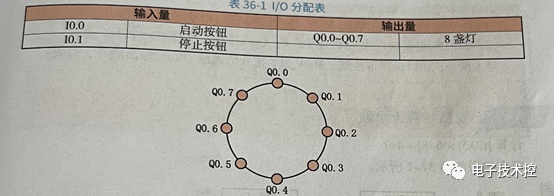

2. PLC的IO分配：

（PLCIO点分配） 我案例是M30.0为启动，M30.1为停止，和截图的不一样，这样是方便作HMI监控连接。

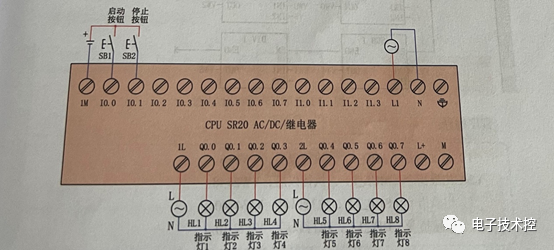

3. PLC实际配线：

（PLC控制器实际接线） 这个也和我案例实际PLC不一样（案例是ST60），但接线方法是一样的。

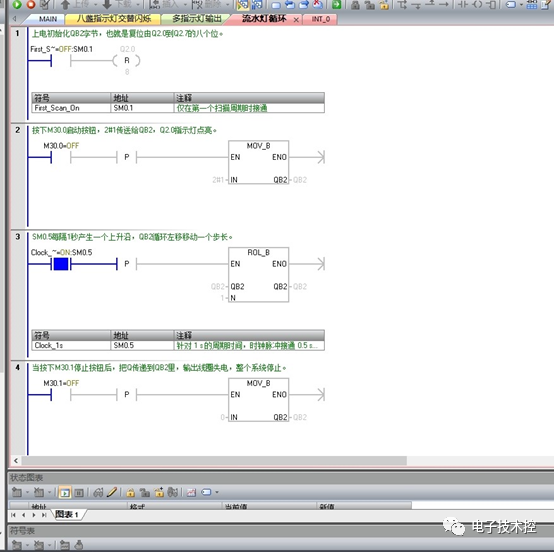

4. PLC程序设计：

（PLC跑马灯程序）

5. PLC程序解析：

当按下M30.0按钮后，把2#1传到QB2字节（Mov_B）,Q2.0输出，对应指示灯点亮； SM0.5每隔1秒产生一个上升沿，QB2循环左移移动一个步长； 当按下M30.1按钮后，把0传到QB2字节（Mov_B）,输出失电，系统停止工作。

6. 程序监控表：

（程序监控）

7. HMI（触摸屏）监控：

（HMI监控） 今天我们简单介绍西门子Smart200PLC的跑马灯小案例，这个案例也很简单，

相信不用多少时间就会的案例。当然做这跑马灯有千种方法，也不只是我这一种，这 也只是作个参考，由于水平有限即时间仓促，介绍中难免会存在不合理或错误的介绍，

编辑：黄飞
