前 言

虹科Panorama SCADA平台支持丰富的通信传输协议，其中包括OPC UA/DA、SNMP、Modbus、BACnet、IEC 61850、MQTT等多种常用的协议类型。OPC UA 采用简单的客户端/服务器的机制进行通信，服务器可在网络中提供大量信息，如有关 CPU、OPC UA 服务器、数据和数据类型的信息，OPC UA 客户端可以访问这些信息。

OPC UA服务器是管理工厂“物理”设备（PLC、控制器、调节器、远程I/O系统等）之间通信的程序，虹科Panorama SCADA平台支持通过OPC UA协议进行数据的传输，但是与OPC UA服务器的连接与配置非常关键，用户需要在虹科Panorama Studio开发平台中进行参数的配置。本文主要介绍虹科Panorama SCADA平台连接OPC UA服务器的应用配置。

02

工 具

虹科Panorama Studio软件

Prosys OPC UA Simulation Server

03

操 作 步 骤

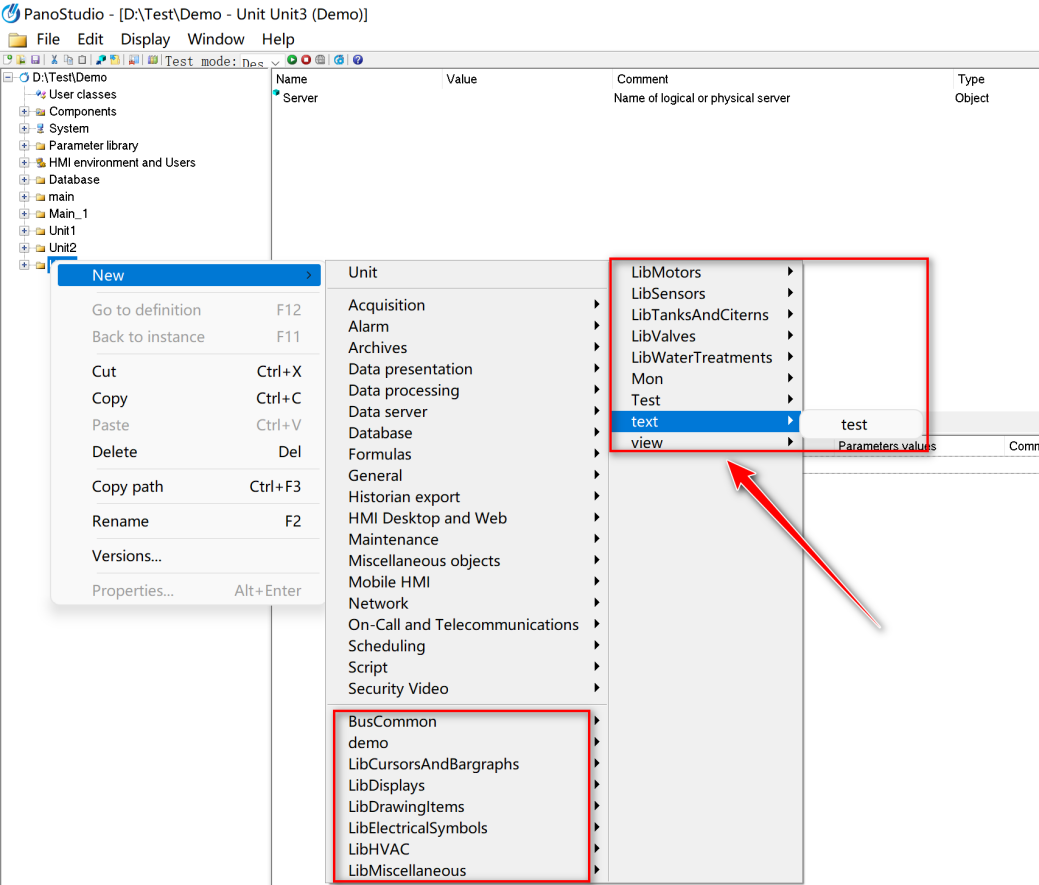

（1）在配置OPC UA连接前，需要提前进行控件的设计以及相关变量的添加，并在目标项目中调用控件并且托放在主视图窗口中。

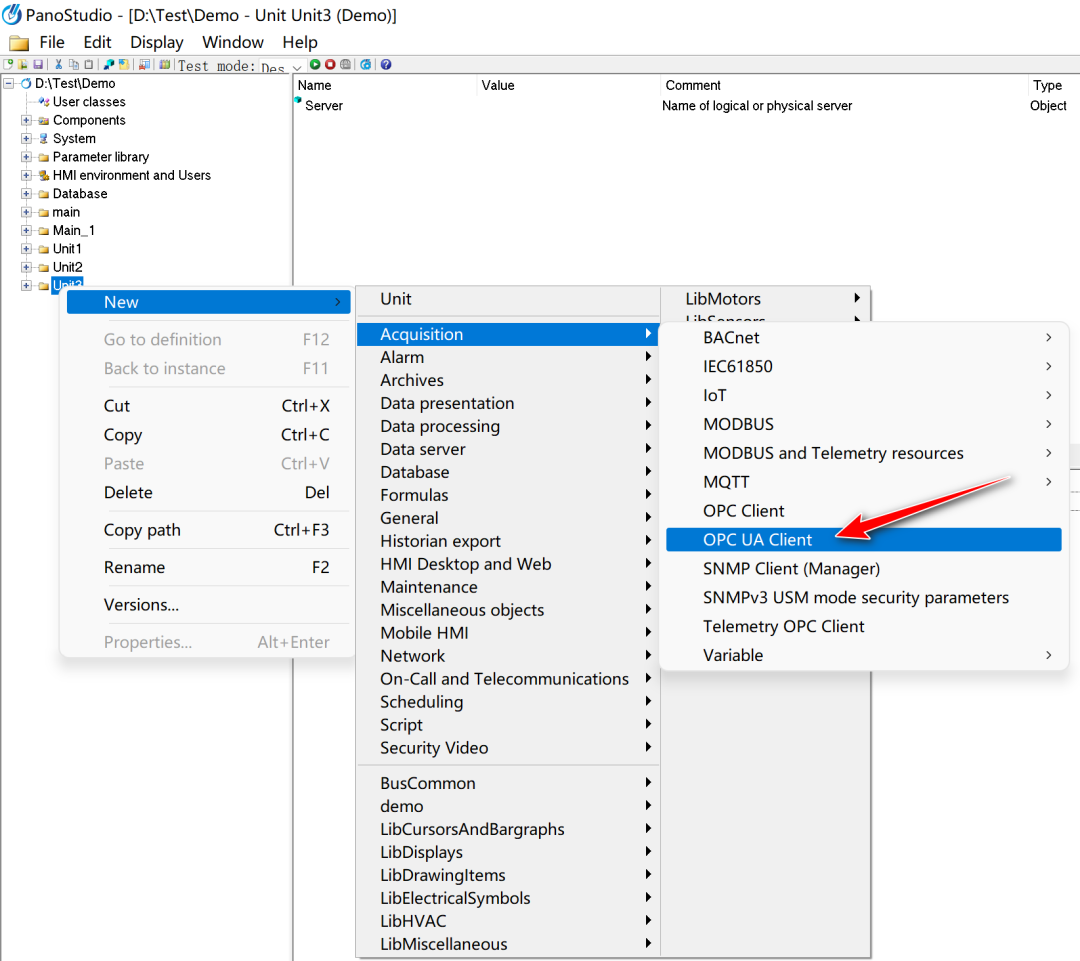

（2）添加来自OPC UA服务器的数据。在项目文件夹中新建数据采集对象，添加OPC UA Client。

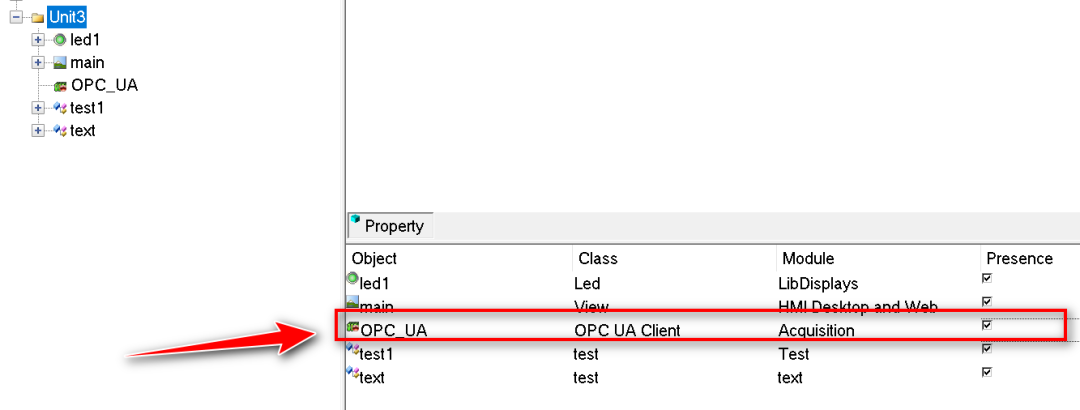

（3）添加完成后，在项目文件夹中显示控件和所添加的OPC UA服务器。

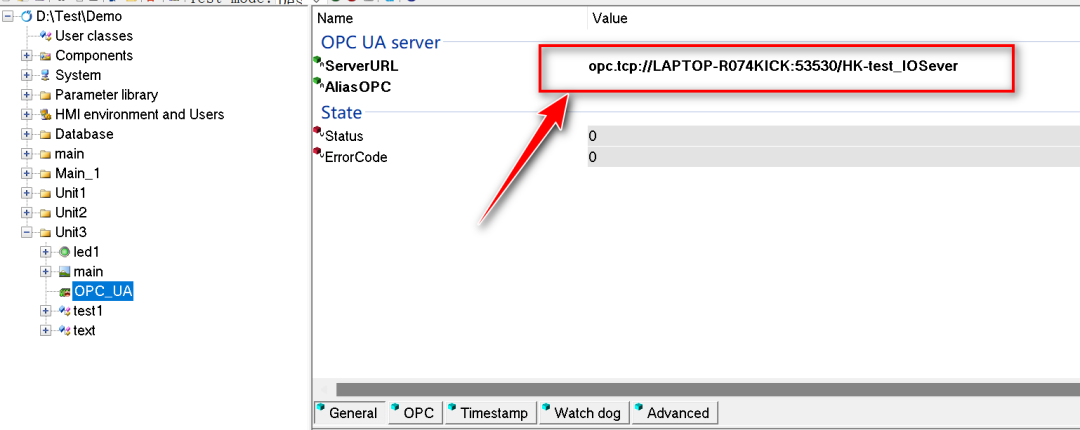

（4）对连接的OPC UA服务器进行声明和配置，添加Server URL地址。

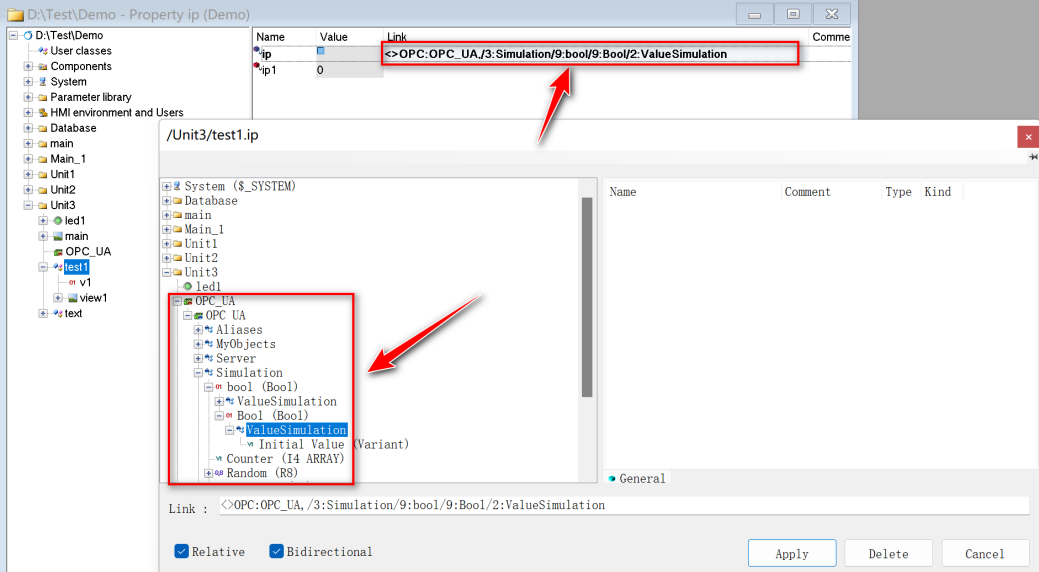

（5）连接变量，在项目文件夹中选择相关控件，链接到OPC UA服务器中的变量。（变量类型需要对应）

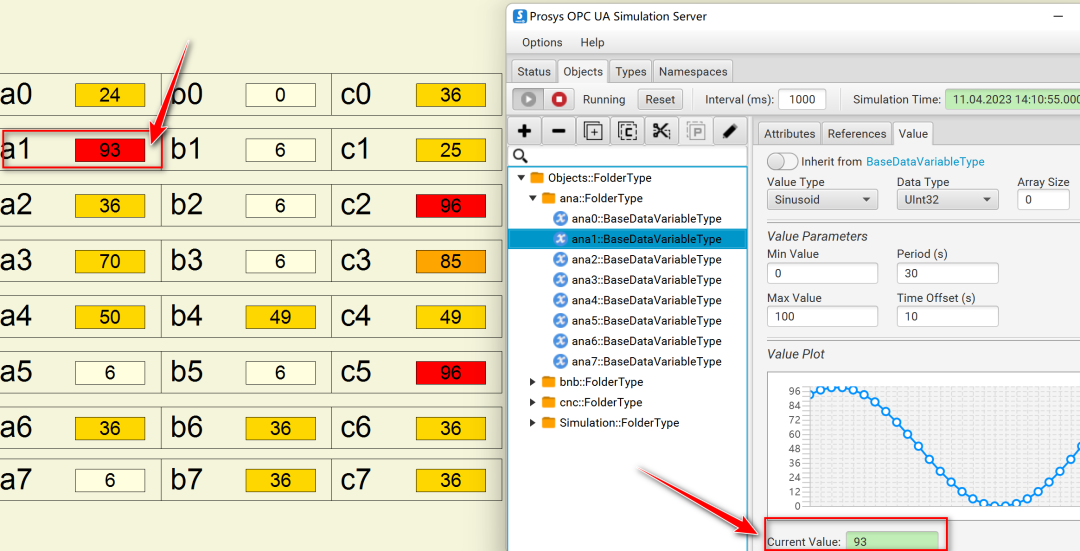

（6）测试，配置完成后在Panorama桌面HMI中和OPC UA模拟服务器中进行测试，能够顺利连接到OPC服务器，对服务器的数据进行读写。

04

总 结

虹科Panorama是一种能够实现数据采集、数据监控、数据分析的一站式SCADA解决方案，通过以上的操作步骤即可完成虹科Panorama SCADA平台与OPC UA服务器连接的配置，在实际应用中，用户可以根据自己的需要进行OPC UA的配置和声明，以及连接OPC UA服务器中的变量。
