国芯思辰 | 新型铁电存储器PB85RS2MC可用于多功能

新型多功能风速仪，在测量风速的同时必需具有实时保存时间和对应测量数据的功能；外部存储器的选择也是多种多样的,目前应用最多的仍是SRAM加后备电池、EEPROM及NVRAM这三种方案，但是SRAM后备电池的方法增加了硬件设计的复杂性，降低了系统的可靠性；EEPROM方式可写次数较少（约10万次），且写操作时间较长（约10ms）。因此越来越多的设计者将目光投向了新型的非易失性铁电存储器。

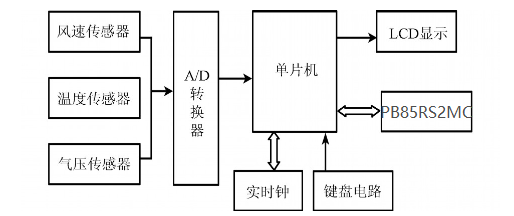

上图是多功能风速仪系统框图，系统传感器部分主要由风速传感器、温度传感器、气压传感器构成。它们分别接入A/D转换器的不同通道进行分时采样，采样结果被单片机读入单片机内部RAM。键盘电路主要完成实时钟的设置以及读入外部铁电存储器PB85RS2MC的数据并通过单片机在LCD进行显示。

PB85RS2MC铁电存储器的配置为262,144×8位，是通过铁电工艺和硅栅CMOS工艺技术形成非易失性存储单元和SRAM不同，芯片不需要电池就可以保持数据。

该芯片中使用的存储单元可用于1E6次读/写操作*1，它的读/写耐久性大大超过FLASH和EEPROM，且不会像FLASH或EEPROM那样需要很长的数据写入时间。PB85RS2MC支持SPI接口（模式0和模式3），模式0和模式3，具有先进的写保护设计，包括硬件保护和软件保护双重保护功能。

PB85RS2MC性能参数：

• 容量128Kb；

• 工作频率是25兆赫兹；

• 高速读特性：支持40MHz高速读命令；

•工作电压：2.7V-3.6V；

•功耗4.8毫安，待机功耗9微安；

• 工作环境温度范围：-40℃至85℃；

• 封装形式：8引脚SOP封装，符合RoHS；

• 性能兼容富士通和赛普拉斯；

随着国产铁电存储器容量的增大和价格的优势，铁电存储器器件会逐步成为一种主流存储器，在仪器仪表、工业控制、数字家电和通讯产品等方面获得普遍使用，并且国芯思辰可提供长期稳定的供货和技术支持。
