条码印表机(Barcode Printers)产品在市场上已行之许多年，根据市调机构FMI(Future Market Insights)最新在2022年10月的报告中(注一)，预估全球条码印表机从 2022~2032 的十年间，平均年复合成长率依旧有 7.4% 的成长趋势。商品中伴随著科技的不断创新，添加了多元的元素，透过连结网路的运用，让产品赋予更多创新的应用。诸如: 远端操作与智慧监控等，提高企业主在行动管理上的弹性运用与大数据的可视化分析应用等之优势。

有鉴于此，东芝(TOSHIBA )电子作为全球领先的半导体解决方案供应商之一，针对这样的场景应用，提供的解决方案说明如下：

东芝马达驱动IC - TB67S128FTG，可用于纸张的进纸控制功能。

东芝马达驱动IC - TB67H451FNG，可用于碳带回收与纸张裁切控制功能。

►产品实体图

►展示板照片

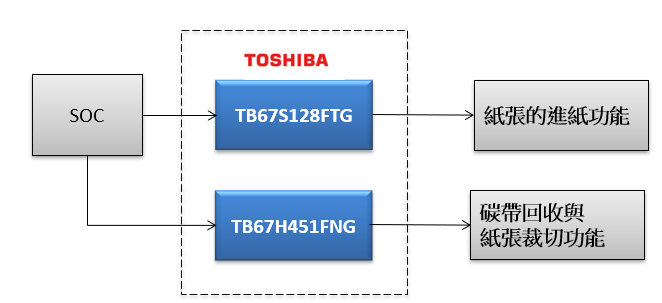

►方案方块图

►核心技术优势

1. 东芝马达驱动IC 整合MOSFET，低导通电阻抑制电机运行期间产生的热量。

2. 专门针对工业设备等驱动之解决方案。

3. 提供参考设计文件与线路图(注二&注三)。

4. 原厂+世平东芝专业团队的技术服务与支持。

5. 已成功导入国内条码印表机设备大厂。

►方案规格

【TB67S128FTG】

1. QFN64 pin 包装 (9x9mm)，可提供 50V / 5A 的电流之应用。

2. 输出导通电阻（上限和下限总和）: Rds(on)(H+L)=0.25Ω（典型值）。

3. 更精准的PWM 驱动，分辨率最高可支援到128微步驱动。

4. 搭载AGC(主动增益控制)，ACDS(先进的电流检测系统)与ADMD(高级动态混合衰减)。

5. 多种错误检测功能: TSD(过热保护)，ISD(过电流检测)，POR(上电复位)，OPD(motor load open)。

6. 马达电源: (VM) 6.5 ~ 44V。

【TB67H451FNG】

1. 待机模式电流消耗: 最大1μA。

2. 输出导通电阻（上限和下限总和）: Rds(on)(H+L)=0.6Ω（典型值）。

3. 马达电源: (VM) 4.5 ~ 44V。

4. 恒定电流: 可通过VREF电压和感应电阻调节。

5. 内置错误检测: ISD(过电流检测)，TSD(过热保护)，UVLO(欠压锁定)。

6. 与 A4950 和 DRV8870 采用相同的封装 HTSSOP8 (4.9×6.0mm)，而且脚位还是 pin to pin。
