【飞创直线模组】高速精密直线电机模组组成及

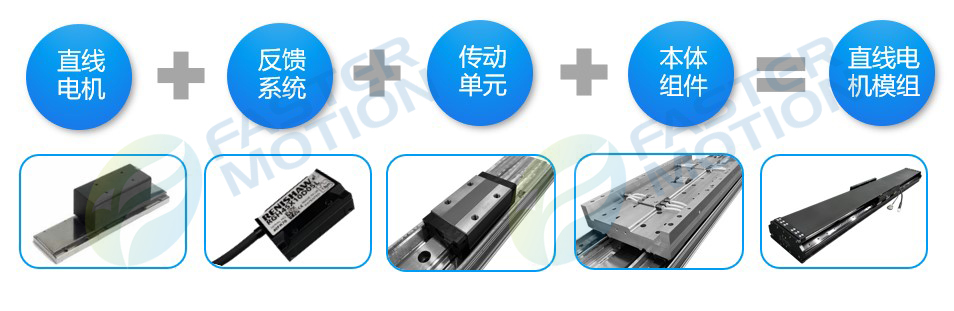

1. 飞创直线电机模组组成

直线电机模组是基于直线电机、光栅尺、霍尔传感器、直线导轨等的系统集成。它可以作为驱动装置直接引入自动化设备。

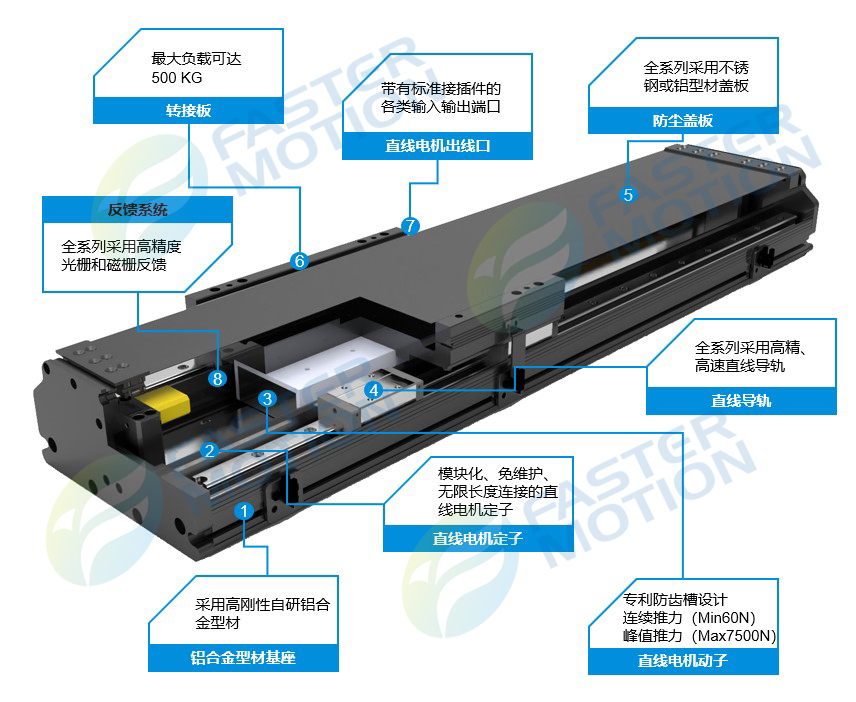

二、飞创直线电机模组内部结构及优势

• 铝合金型材基座：采用高刚性自研铝合金型材
• 直线电机定子：模块化、免维护、无限长度连接的直线电机定子
• 直线电机动子：专利防齿槽设计，连续推力Min.60N，峰值推力Max.750N
• 直线导轨：全系列采用高精度、高速直线导轨
• 防尘盖板：全系列采用不锈钢或铝型材盖板
• 直线电机出线口：带有标准插件的各类输入输出端口
• 转接板：最大负载可达500Kg
• 反馈系统：全系列采用高精度光栅和磁栅反馈

三、飞创直线电机模组特征

飞创FCL系列直线电机模组是一个通用性系列，具有高负载、超高速、高精度、长行程、模块化、防爆等六大创新优势，特殊设计的不同结构组件，在特殊精度下可以拼接使用，可在特殊环境下开放性使用，满足客户各种不同选择。

1. 飞创直线电机模组应用

直线电机模组结构简单、定位准确、运行稳定、控制简单，其FCL系列配光栅或磁栅定位精度高，最高重复定位精度±0.002mm，最大负载500kg，最大速度4m/s，最大行程60000mm，广泛应用于液晶面板、半导体、新能源、汽车制造、3C、精密加工、实验装置、包装运输等诸多行业中。它可用于单轴或各种组合，多轴配合可组合为十字交叉双轴直线模组、XY双轴直线模组、XYZ三轴直线模组、XZ双轴直线模组、XZY三轴直线模组、同步双驱多动子直线模组、定梁悬臂式三轴直线模组、定梁龙门式双轴直线模组等，满足不同应用的需求。
