科瑞特（CRT）3~6轴抛光运动控制示教系统

一、CRT3-6轴控制系统功能及应用简介

系统采用全示教操作方式，降低用工门槛，大屏触摸操作，傻瓜化、上手快；

硬件可选3~6轴。多轴联动，轻松实现3轴螺旋插补，3~6轴直线插补；

大存储空间，内置512个程序自由切换，每个程序默认200个动作步序；

可针对客户做定制开发以满足特殊需求；

适用于拉丝、打磨、抛光等工艺，可用于手机壳毛边打磨、不锈钢餐具抛光、表壳抛光等。

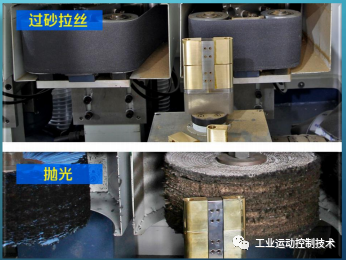

过砂拉丝抛光

二、系统操作界面功能介绍

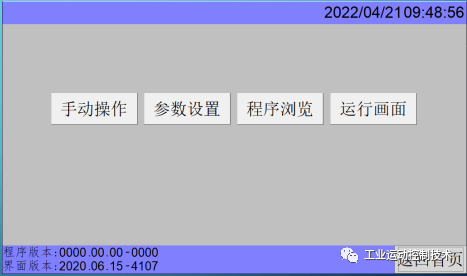

1、主界面

手动操作、参数设置、程序浏览、运行画面，四个模块组成。

主界面

2、手动界面

实现各轴手动操作和IO点的状态显示。

电机手动

输出状态

输入状态

3、运行状态界面

运行状态监控，整机启停操作。

运行状态

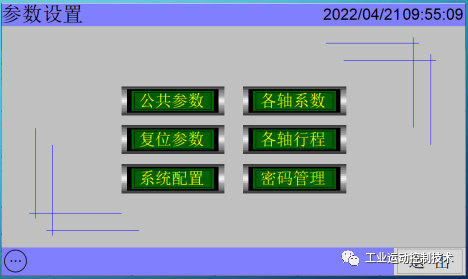

4、参数设置界面

基本运动参数、各轴硬件参数、系统功能配置参数、用户权限参数。

参数设置

5、程序编辑界面

程序选择与切换，动作步序的编辑；

基本动作：轴单动、直线联动、圆弧联动、IO动作、延时、循环，支持自由定制。

程序示教编辑

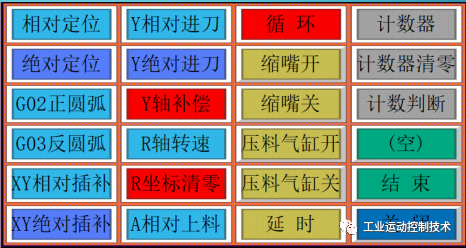

基本动作选项：轴单动、直线联动、圆弧联动、IO动作、延时、循环，支持自由定制。

基本动作选项

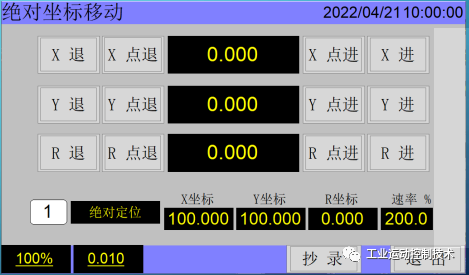

6、绝对坐标定位

3轴绝对坐标螺旋插补示教。

绝对坐标移动

7、自定义循环示例

20个计数器自定义循环，支持嵌套。

自定义循环

CRT示教控制系统具备强大的运算能力、极高的输出频率、大容量可扩展的数据储存空间，完全符合各种专用机及标准机发挥更高性能、更高效率的应用需求。
