知识窗口〡使用紧急停止按钮时容易出现哪些失

紧急停止按钮

使用紧急停止按钮的注意事项》》》

在工业安全的某些传动部件中，当发生异常情况时，直接或间接对人体造成伤害的机器必须增加保护措施。

紧急停止按钮就是其中之一。因此，在设计一些带有传动部件的机器时，必须增加紧急停止按钮的功能，并且必须安装在机器表面上，便于人员按压，并且不应有障碍物。

“停止”按钮必须为红色；“紧急停止”按钮必须为红色蘑菇头型；“启动”按钮必须有一个保护环，保护环应高于按钮头，以防止意外触摸和电气设备故障。

急停开关实用场景

PART TWO

紧急停止按钮如何使用

1.在遇到紧急情况时，只需直接按下急停按钮开关，即可快速停止整个设备或释放部分传动部件。

2.要再次启动设备，必须松开此按钮，即只需将其顺时针旋转约45°，然后松开。

3.将紧急停止按钮连接到电路后，底部的两个触点对应于控制回路。

4.值得注意的是，380V的连接方式为：电源A相连接至急停按钮的任何触点→ 紧急停止按钮的另一点连接到控制回路的某一点→ 控制回路的另一点连接到电源的B相。

如果不能工作，不要移动急停按钮的引线，交换控制回路的两个点，有些接触器有不同的方向。

220V的连接方式为：将带电导线连接至急停按钮的任何触点→ 将紧急停止按钮的另一点连接到控制回路的某一点→ 将控制回路的另一点连接到零线。

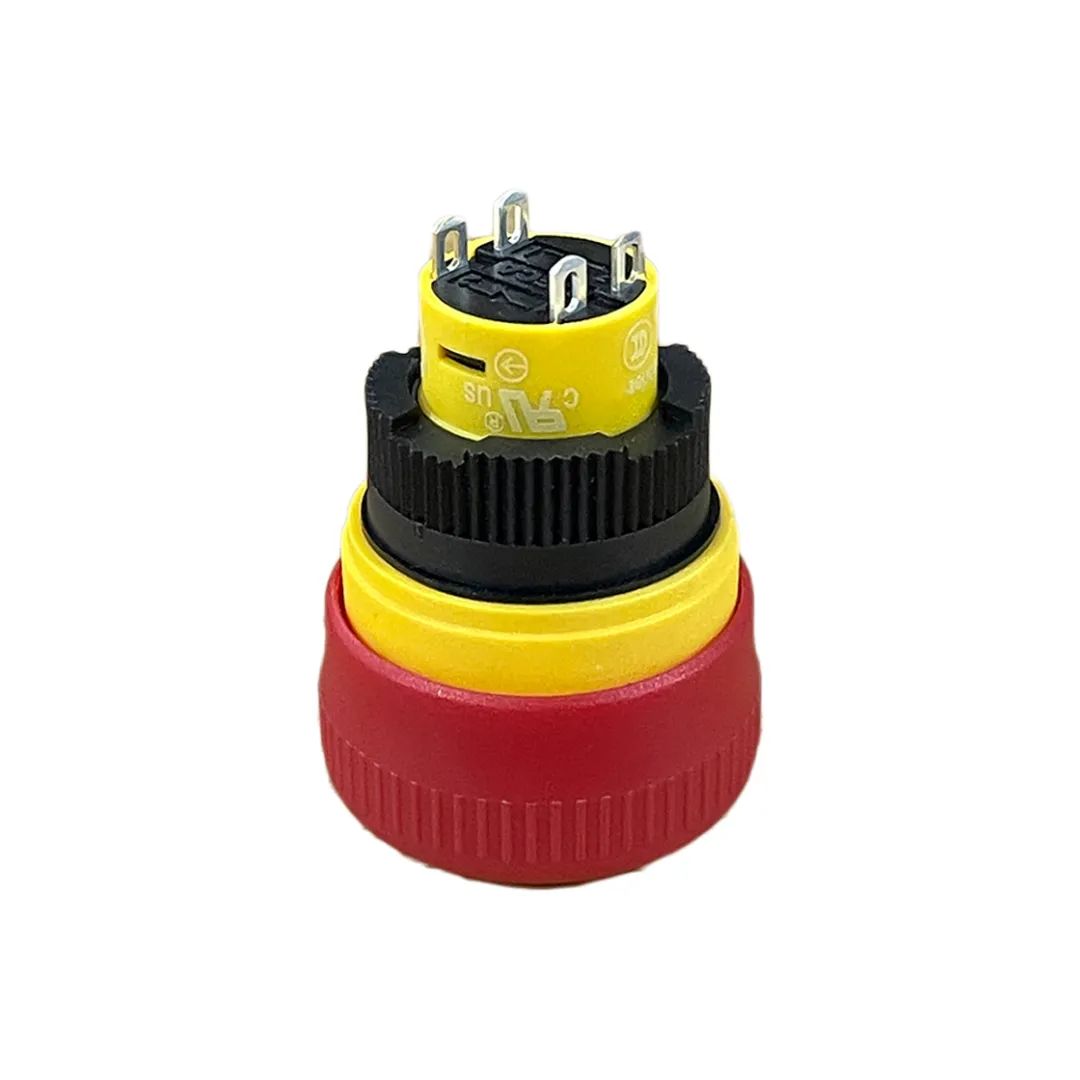

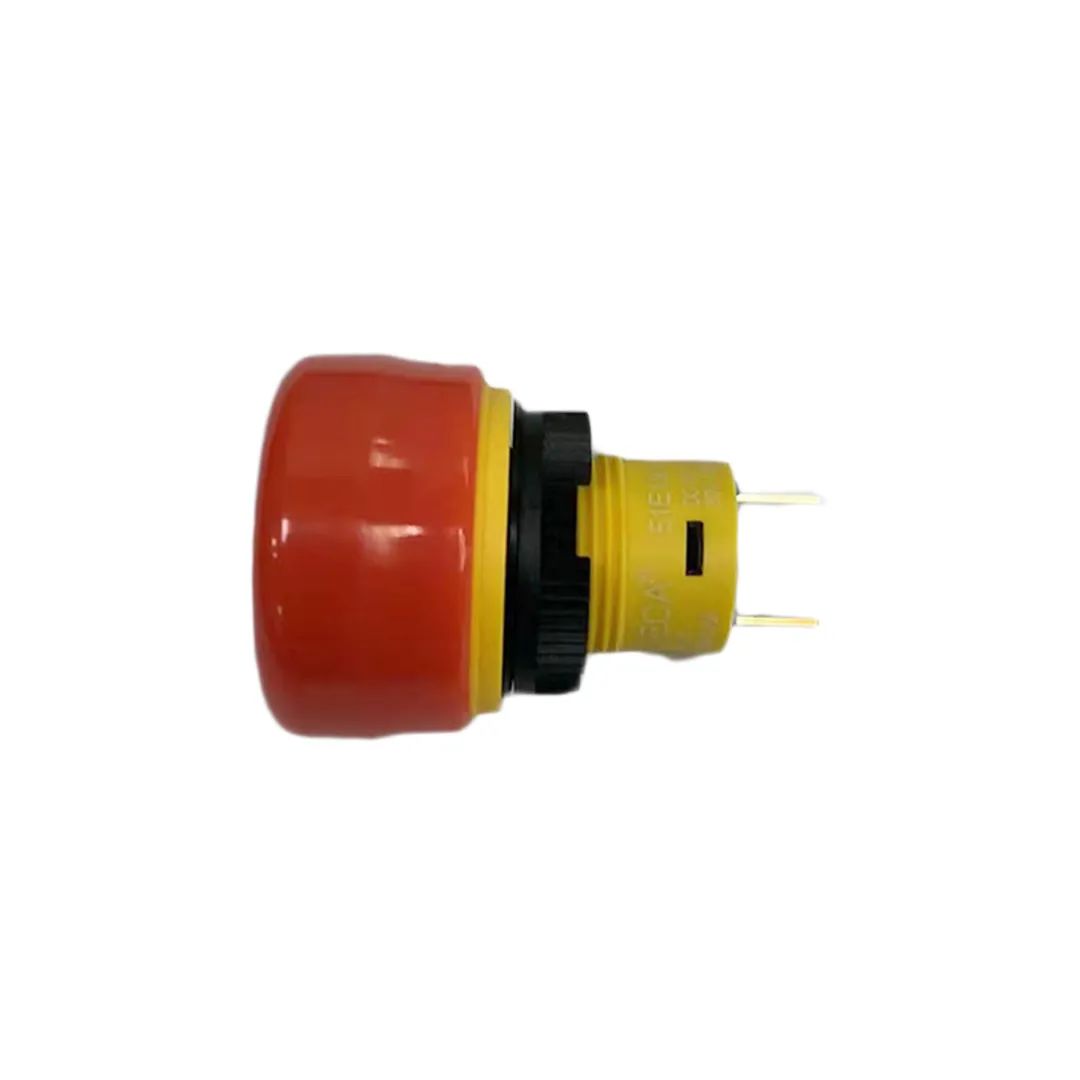

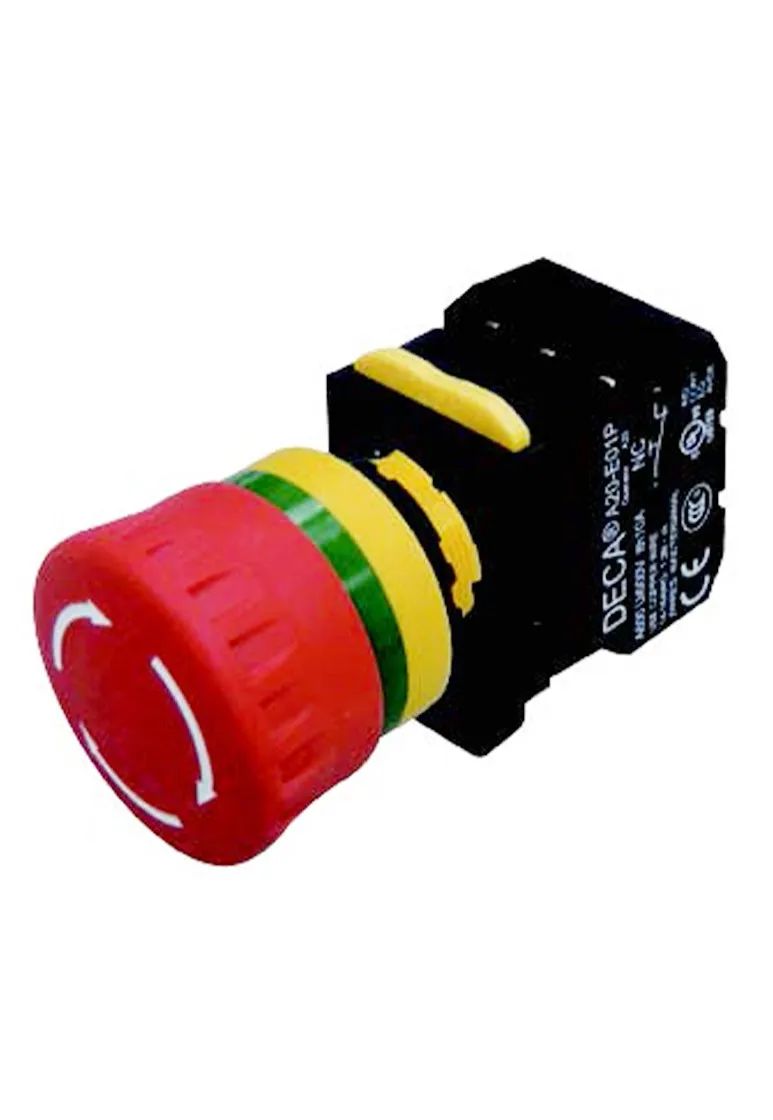

φ22(A20)系列蘑菇头

图片来源于“电子谷”

PART THREE

使用时的常见错误

急停按钮常开点使用错误：

一些站点将使用紧急停止按钮的常开点，然后使用PLC或继电器来实现紧急停止的目的。

当紧急停止按钮触点损坏或控制电路断开时，这种接线方法不能立即切断故障。正确的方法是将紧急停止按钮的常闭点连接到控制电路或主电路，并在按下紧急停止按钮时立即停止执行器的输出。

错误使用场合：

紧急停止按钮仅在运行中发生事故时使用，一些维护人员在按下紧急停止按钮后执行维护工作。

在这种情况下，一旦紧急停止按钮损坏或其他人员在不知情的情况下转动紧急停止按钮，重置可能会造成重大生命和财产损失。

正确的方法应该是在断电和识别后进行维护。

错误的使用习惯：

在某些场景中，尤其是紧急停止按钮使用频率较低的场景中，可能会忽略对紧急停止按钮的定期检查。

一旦急停按钮被灰尘或故障堵塞，未及时发现，故障发生时可能无法及时切断危险，造成重大损失。

正确的方法是定期检查紧急停止按钮，以避免发生事故。
