GRB 系列非隔离宽电压输入高电压稳压输出

应用

GRB 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：4.5~9V、9~18V、及18~36VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出最高电压：50V、100VDC、110VDC、150VDC、200VDC、250VDC、300VDC、350VDC、500、1000V等，具有功率密度大，输出功率高，应用范围广等优点。

特点

• 效率高达75%以上
• 1*2英寸标准封装
• 单电压输出
• 可直接焊在PCB 上
• 工作温度: -40℃~+75℃
• 阻燃封装，满足UL94-V0 要求
• 温度特性好
• 电压控制输出,输出电压随控制电压的变化线

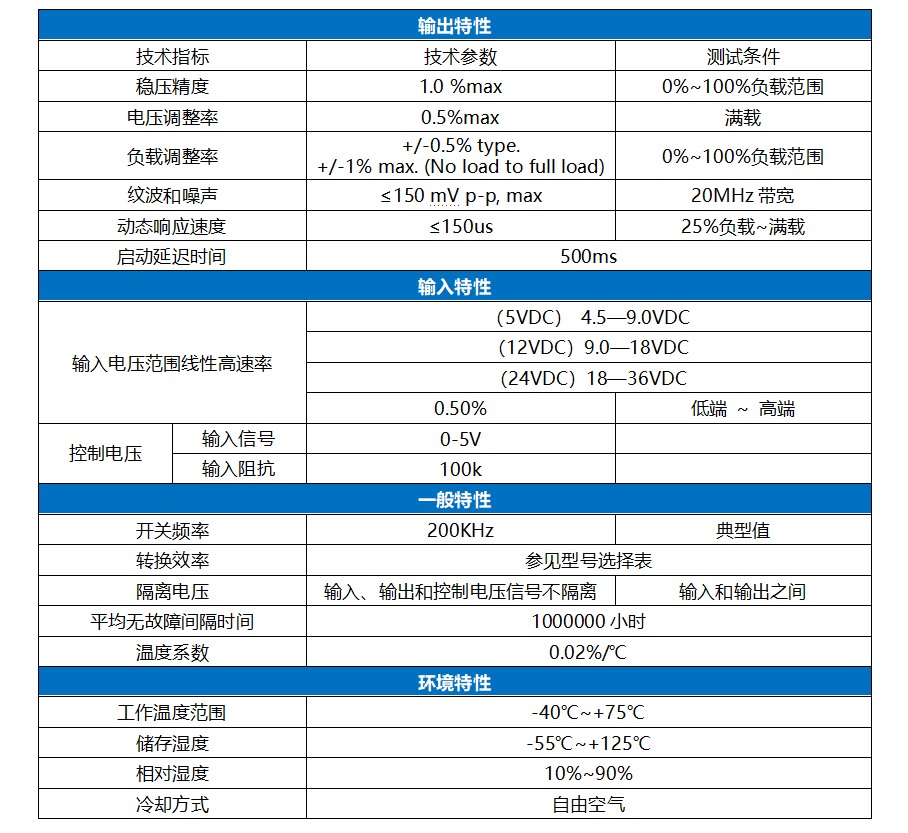

技术参数

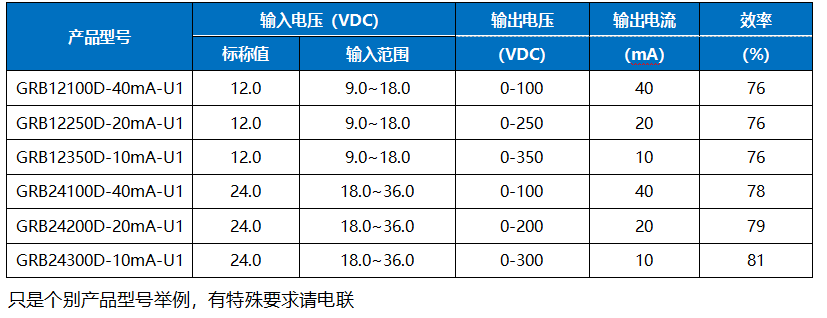

部分产品型号参数

GRB XX XXXD-XXmA-U1

XX 输入电源

XXX 输出电源

XXmA 输出最大电流

U1 控制信号0－5V

举例说明

型号：GRB12100D-40mA-U1，输出端C4电容可选 47UF/200V的电解电容。输入电压Vin：9~18VDC；输出电压Vout：0-100VDC；输出最大电流：40mA,控制电压：0-5V

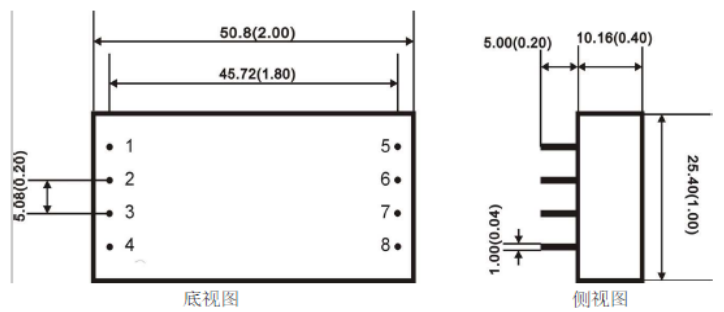

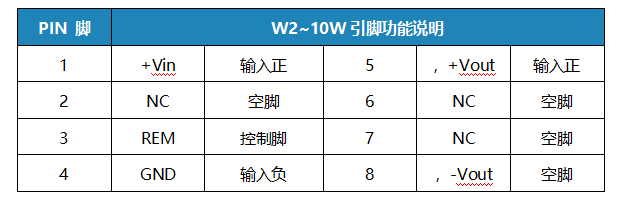

外型尺寸及引脚描述

GRB系列 产品尺寸：50.8x25.4x12.5 单位:mm
