MODBUS转PROFIBUS网关YT-PB-03将仪表接入PROFIBUS的配制

工具/原料

• 移通创联MODBUS转PROFIBUS网关YT-PB-03
• 西门子s7-300


本文主要介绍MODBUS转PROFIBUS网关YT-PB-03将仪表接入PROFIBUS的配制方法。移通创联MODBUS转PROFIBUS网关YT-PB-03广泛应用于变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、智能现场测量设备及仪表等等,都可以使用该rs485转PROFIBUS-DP协议转换器。

• 首先加入 GSD 文件。将 MODBUS 转 PROFIBUS 网关YT-PB-03的 GSD 文件

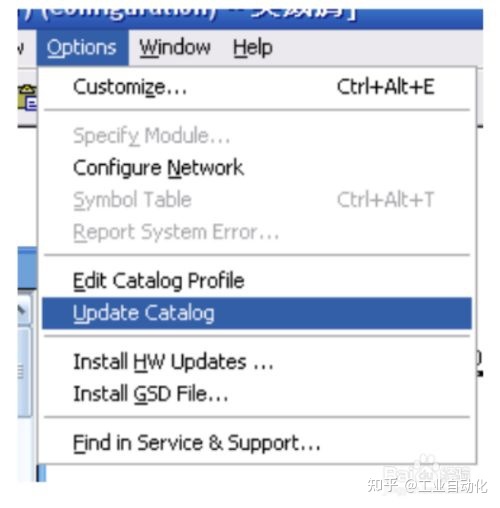

  拷贝到 C 盘→Program Files→Siemens→Step7→S7DATA→GSD 文件夹中。打开 STEP7，建立新项目“仪表”。进入硬件配置界面，在 OPtiONS 中选择 UPDATE CATALOG,更新目录。


•

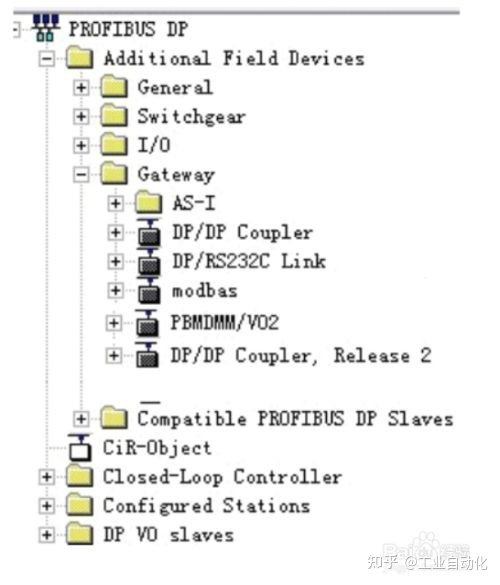

  选择 MODBUS 转 PROFIBUS 网关


•

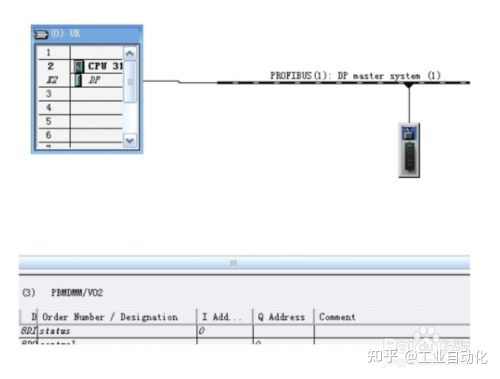

  将 MODBUS 转 PROFIBUS 网关配置到 PROFIBUS DP 总线上；


•
  双击 MODBUS 转 PROFIBUS 网关，设置波特率、奇偶校验等参数


•

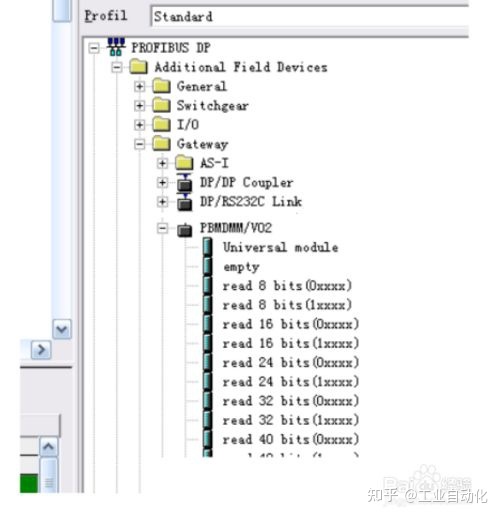

  在右边设备栏中点开 网关，会看到很多读写的命令，这里需要选择读命令
  read 32 words(4XXXX)；


•

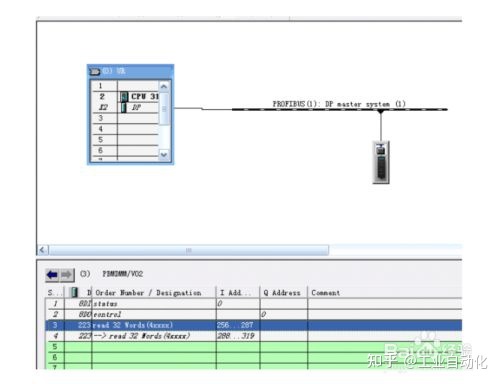

  添加好后如下图


•

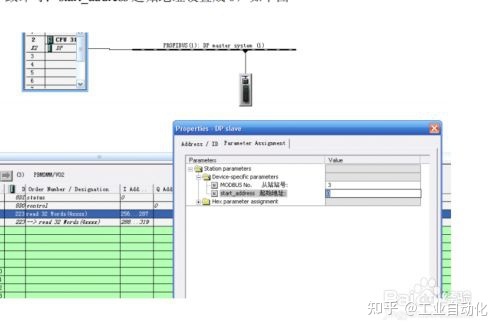

  双击该条命令，配置 MODBUS 地址和寄存器起始地址，MODBUS 从站站号设置成与仪表
  一致即可；start_address 起始地址设置成 0，如下图


• 8
  编译下载后，在变量表里通过 PIW256 可以直接读到6 路温度巡检仪的数值。
