TVS管和被保护电路使用选型、注意事项

近年来， 随着无线通信技术的发展，无线通讯设备的集成化越来越高，TVS瞬变电压抑制二极管的保护电路作用越来越重要。作为二极管大家庭的一员，TVS二极管型号众多，那么我们应该怎么去选择适合自己的TVS型号呢？从元器件工作过程可以看出，在选择TVS二极管时，需要注意TVS和被保护电路使用方法的以下几个注意事项：

TVS管(瞬变电压抑制二极管)工作状态上的方式如下：

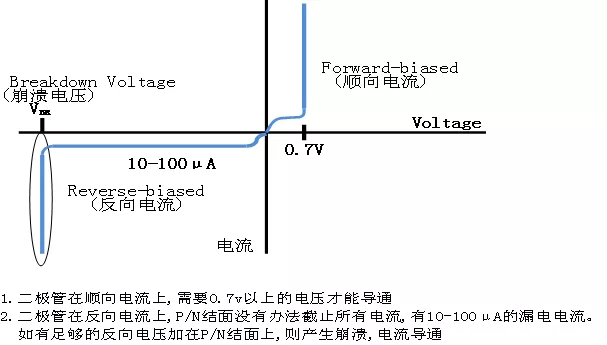

正向浪涌时，TVS 处于反向雪崩击穿状态；
反向浪涌时，TVS 类似正向偏置二极管一样导通并吸收浪涌能量。在低电容电路里情况就不是这样了。应选用双向 TVS 以保护电路中的低电容器件免受反向浪涌的损害。

一、TVS(瞬变电压抑制二极管)的参考选型：

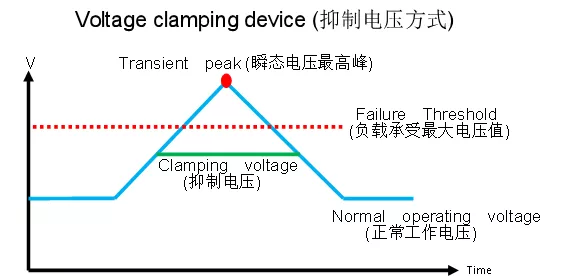

最大箝位电压VC要小于电路允许的最大安全电压。

截止电压VRWM大于电路的最大工作电压，一般可以选择VRWM等于或者略大于电路的最大工作电压。

额定的最大脉冲功率（TVS参数中给出） PM要大于最大瞬态浪涌功率。

二、TVS管和被保护电路使用方法的注意事项

1、TVS二极管和被保护电路是并联关系；

2、TVS管需要靠近保护接口；

3、TVS管需要良好接地，TVS的地PAD多打地孔；

4、根据电路的传输速率选择合适的极间电容；

5、TVS的Vrwm和功率需要选择合适的参数；

6、交流电路选择双向TVS，直流电路选择单向TVS，多路保护选择TVS阵列。（单向的低容值比双向的难做一些）
