20KP36A 瞬态TVS二极管参数详情

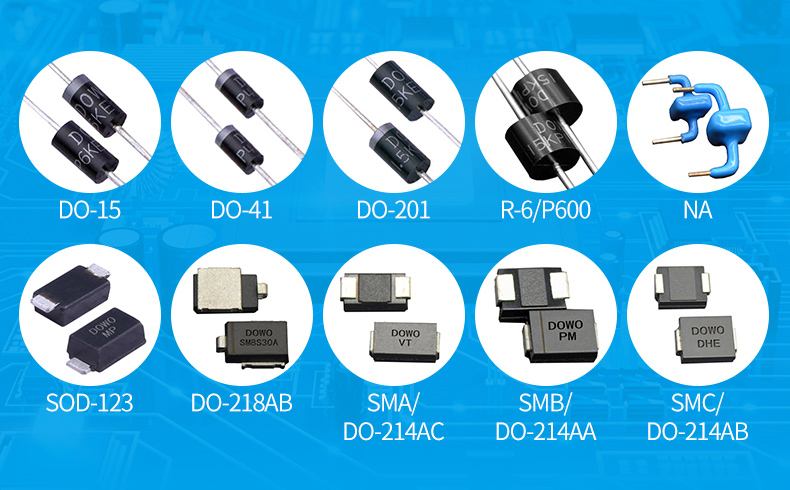

瞬变电压抑制TVS二极管种类有很多，通常从封装、工作电压、功率等方面来进行分类。在10/1000μ波形下，TVS二极管功率有：200W、400W、500W、600W、1000W、1500W、3000W、3600W、4600W、5000W、6000W、6600W、8000W、15000W、20000W、30000W，甚至更高。功率越大，器件越大，防浪涌过电压能力也就越强。在实际应用中，关于瞬变抑制TVS二极管功率的选择，之前就科普过这类型的选型知识，在这里就不再详述了，感兴趣的伙伴，可以多多关注东沃电子。接下来，重点要分享的是：20000W高功率瞬变TVS二极管20KP系列。

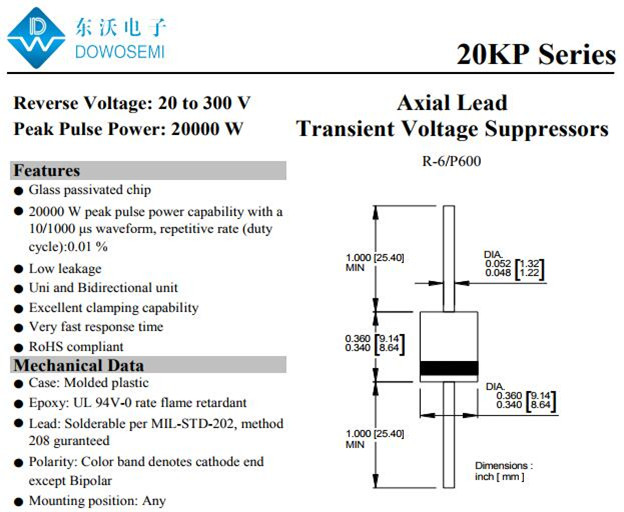

在实际应用，20000W功率瞬变抑制二极管时常被应用在电路过电压保护中。常有客户向东沃电子询20KP36A、20KP240CA、20KP300A二极管参数、20000W高功率TVS二极管选型、20KP48CA焊接时需要注意方向等方面信息。可见，客户对20KP系列高功率TVS二极管需求非常大的。20KP系列TVS二极管，20000W功率、R-6/P600封装、工作电压20V-300V，型号有哪些呢？查看品牌东沃电子（DOWOSEMI）生产的20KP系列瞬变二极管产品规格书可知，从单双向来分，具体型号有：

单向（Uni）TVS管：20KP20A、20KP24A、20KP26A、20KP28A、20KP30A、20KP32A、20KP34A、20KP36A、20KP40A、20KP44A、20KP48A、20KP52A、20KP56A、20KP60A、20KP64A、20KP68A、20KP72A、20KP80A、20KP88A、20KP96A、20KP104A、20KP112A、20KP120A、20KP132A、20KP144A、20KP160A、20KP172A、20KP180A、20KP192A、20KP204A、20KP216A、20KP232A、20KP240A、20KP256A、20KP280A、20KP300A；

双向（Bi）TVS管：20KP20CA、20KP24CA、20KP26CA、20KP28CA、20KP30CA、20KP32CA、20KP34CA、20KP36CA、20KP40CA、20KP44CA、20KP48CA、20KP52CA、20KP56CA、20KP60CA、20KP64CA、20KP68CA、20KP72CA、20KP80CA、20KP88CA、20KP96CA、20KP104CA、20KP112CA、20KP120CA、20KP132CA、20KP144CA、20KP160CA、20KP172CA、20KP180CA、20KP192CA、20KP204CA、20KP216CA、20KP232CA、20KP240CA、20KP256CA、20KP280CA、20KP300CA；

具体型号参数详情，详见对应型号产品手册。在瞬变抑制二极管选型过程中，主要涉及到的参数有：工作电压、钳位电压、击穿电压、漏电流、峰值脉冲电流、峰值脉冲功率、封装形式。以20KP36A为例，其参数详情如下：

工作电压：36V

钳位电压：61.5V

最小击穿电压：40.2V

最大击穿电压：44.22V

峰值脉冲电流：328.5A

峰值脉冲功率：20000W

漏电流：20uA

封装形式：R-6/P600封装

想了解更多有关高功率瞬变抑制TVS二极管20KP系列型号、参数、选型、应用、价格、交期、现货、样品等方面信息，可直接联系东沃电子！
