离心泵的基本结构和工作原理

一、离心泵的基本结构与工作原理

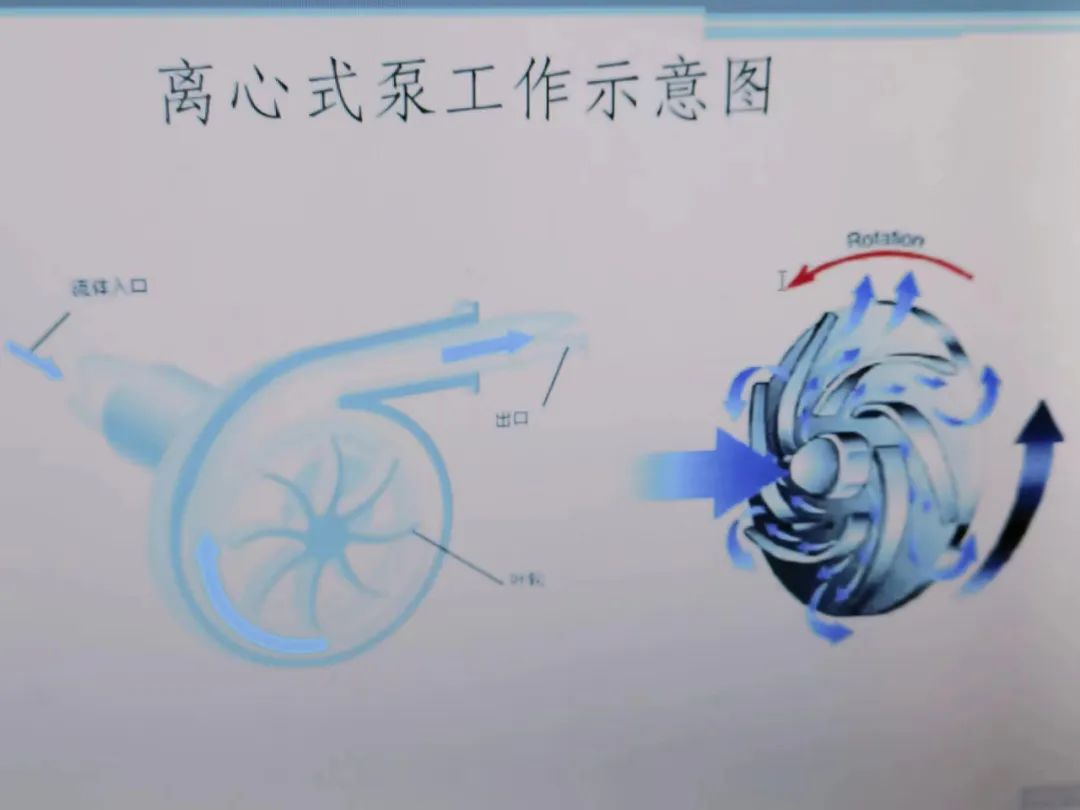

1、离心泵水泵是依靠叶轮的高速旋转来使流体获得较大的动能，并依靠流道口的蜗壳断面变化使流体的动能转化为压力能，水流在叶轮中的流动主要是收到离心力的作用。

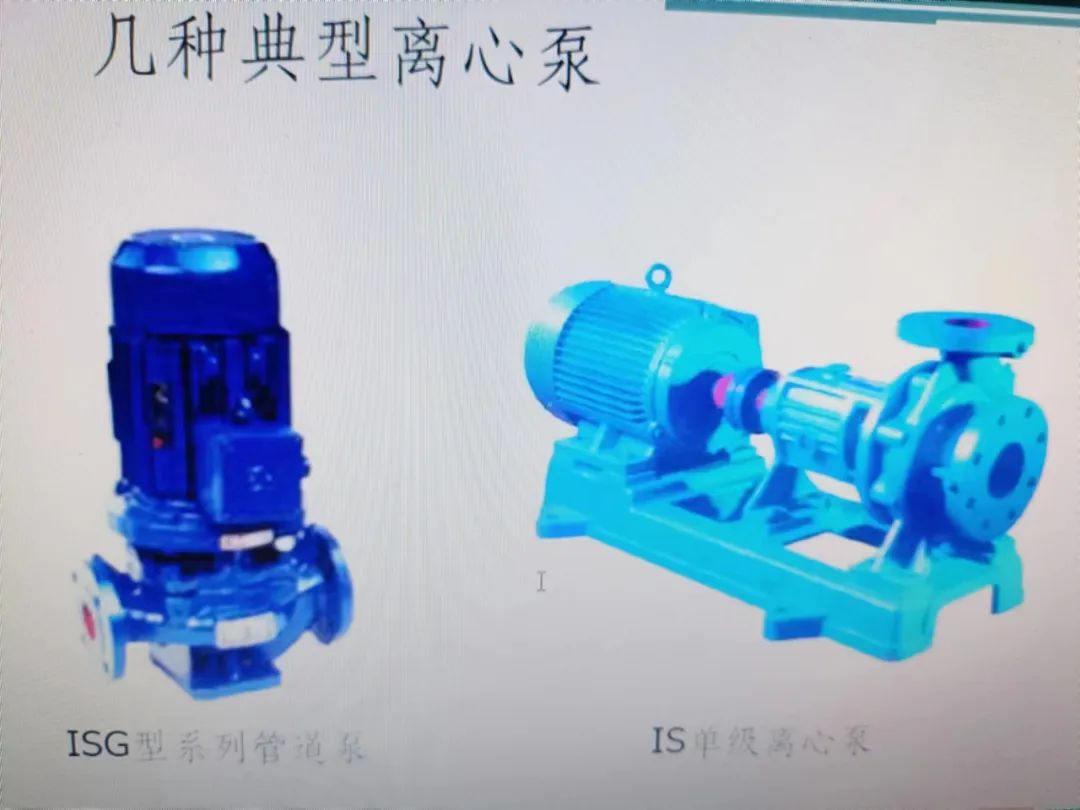

2、离心泵的基本结构 主要部件包括：叶轮、泵轴、泵壳、泵座、填料盒（轴封装置）、轴承座等。

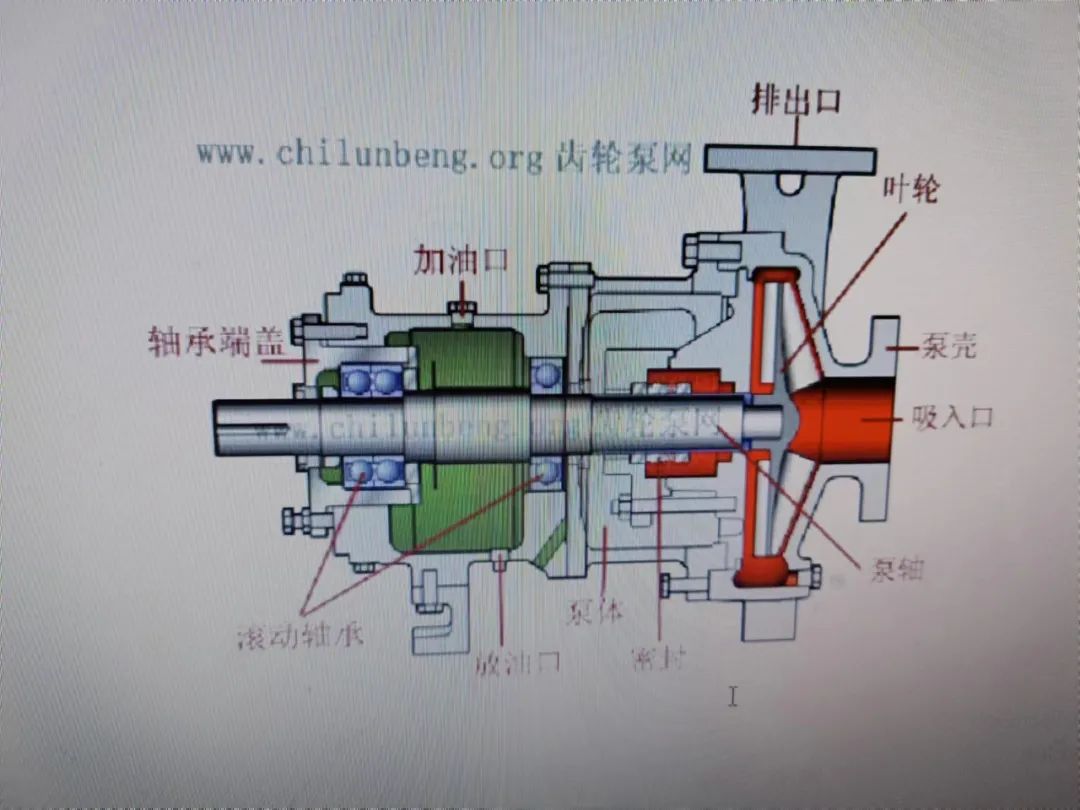

图2-2单级卧式离心泵结构示意图

二、水泵的日常保养及维护

1、经常检查轴承润滑的数量和质量，及时补充油量和变质的油，同时要按规程定期更换润滑油，及时清洗补油器内外。 2、检查填料（机封）磨损情况。使填料的滴水在30-60ml/min，机封无漏泄漏现场。同时集水槽排水应畅通，不存在积水现象。 3、经常检查地脚螺栓和管道的连接    螺栓有无松动现象，并及时紧固，处理不了应及时上报。 4、测量水泵机组震动情况和轴承温度。 5、检查阀门的密封，做到不漏水、不漏油、不漏气、无锈迹。 6、经常注意仪表的指示是否正确，发现仪表失灵或损坏应及时上报。 7、设备外观做到防腐有效，铜铁分明，无锈蚀，不漏水，不漏油，不漏电。 8、各部零件应完整，设备铭牌、标志牌应清洁明晰。

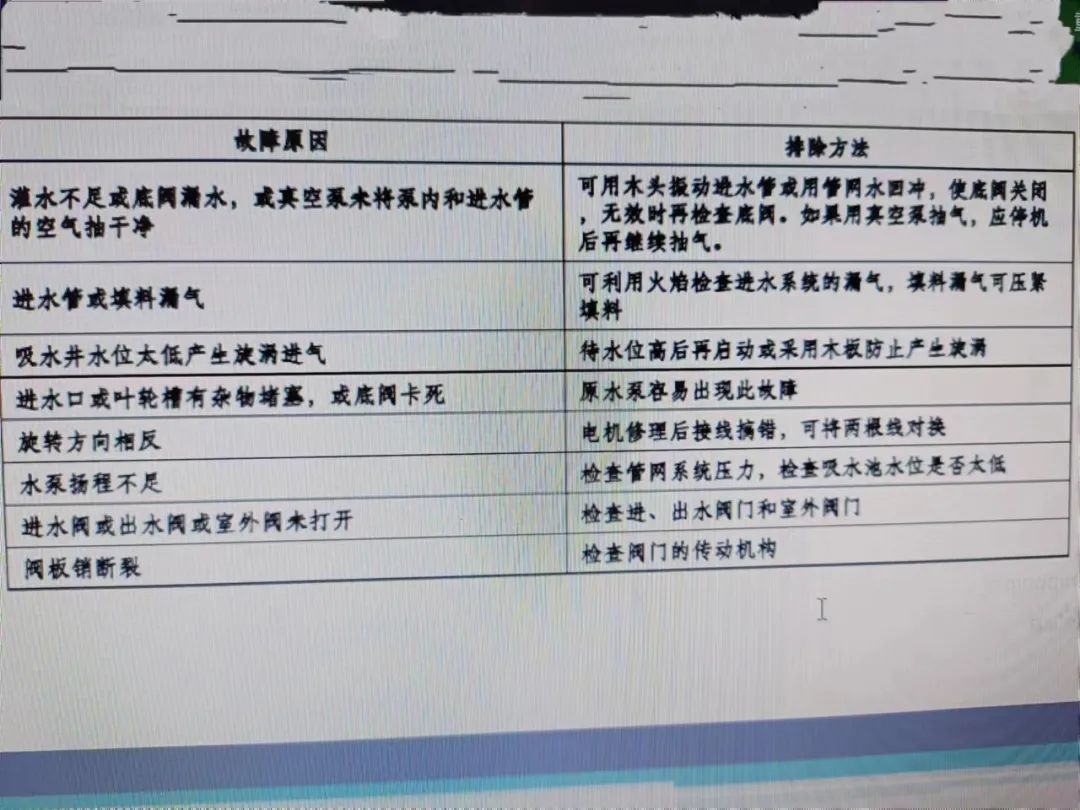

三、离心泵常见故障及处理方法 1、启动后不出水的原因及排除方法

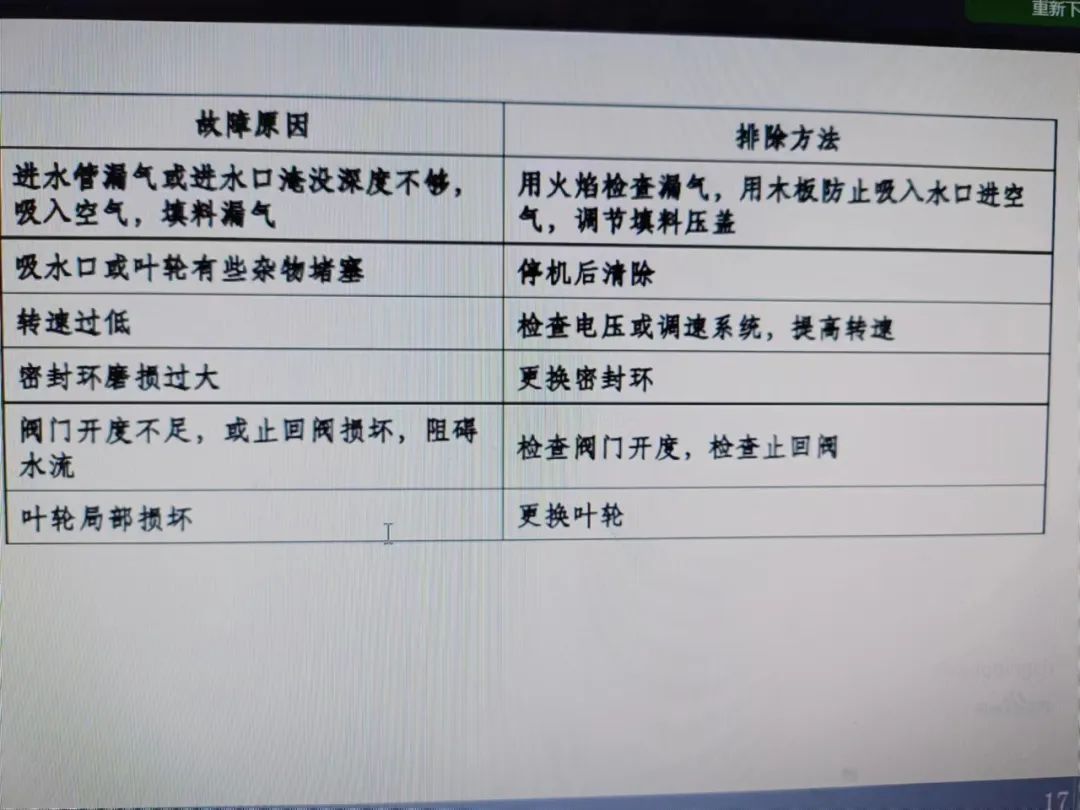

2、水泵出水量不足的原因及排除方法

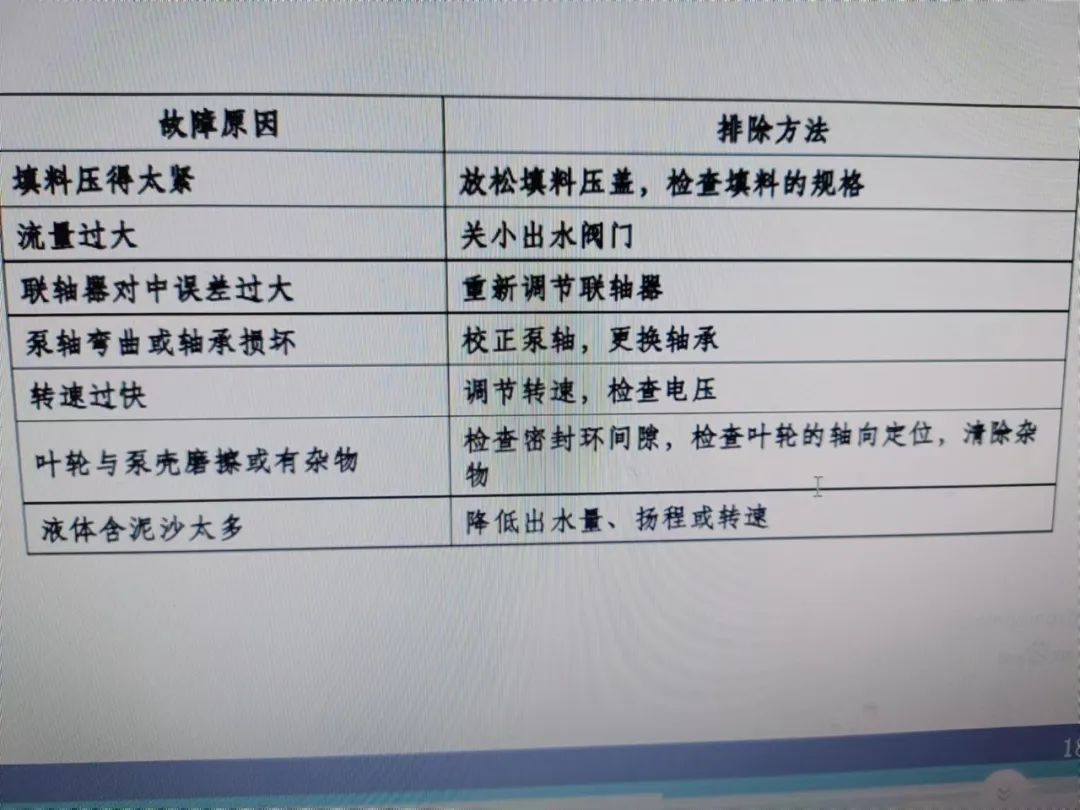

3、水泵功率消耗过大的原因及排除方法

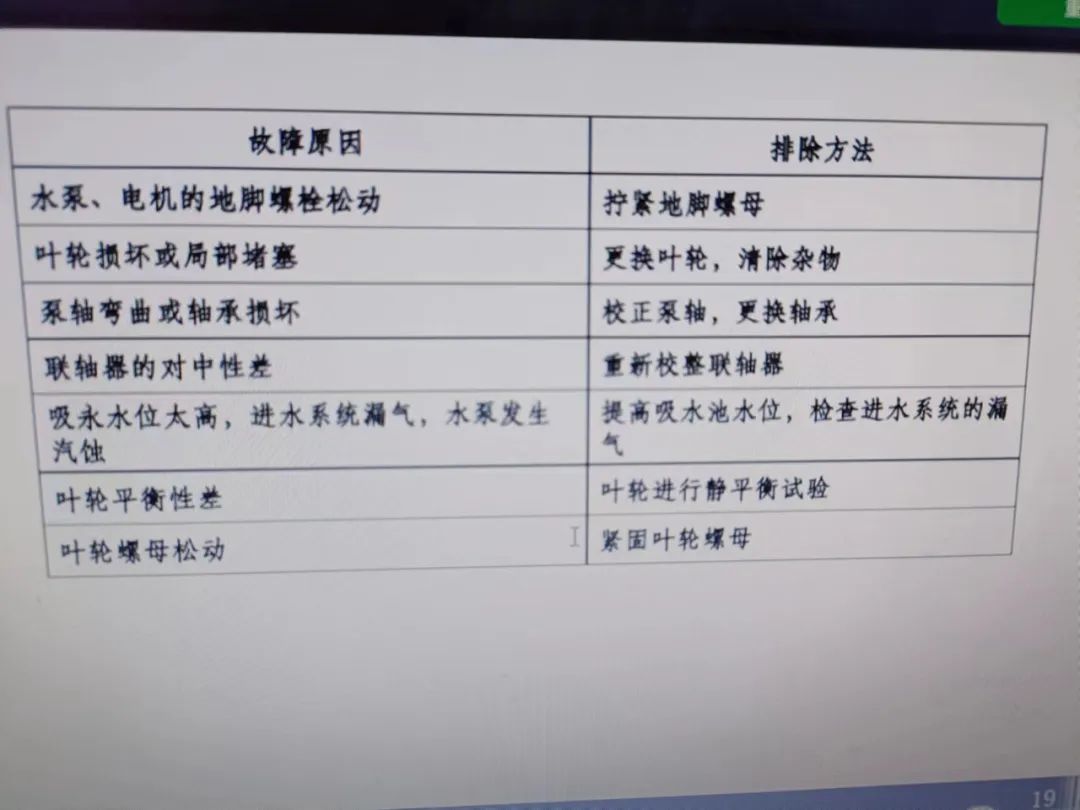

4、水泵杂声和振动的原因及排除方法

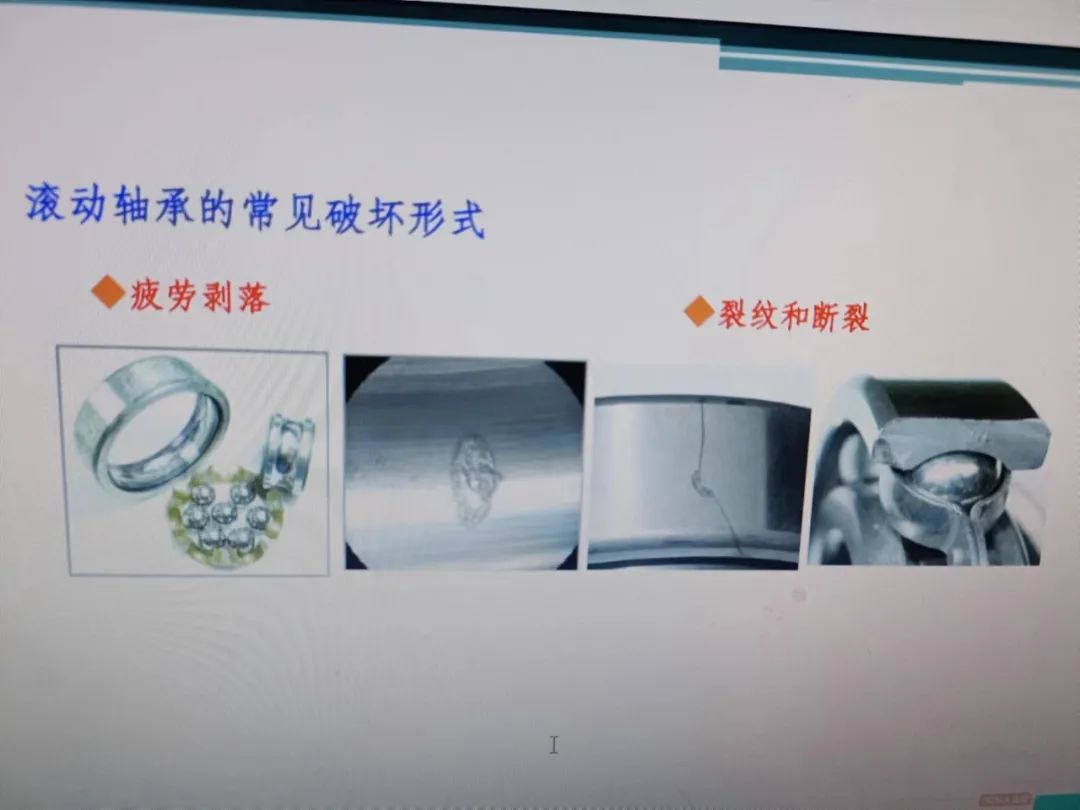

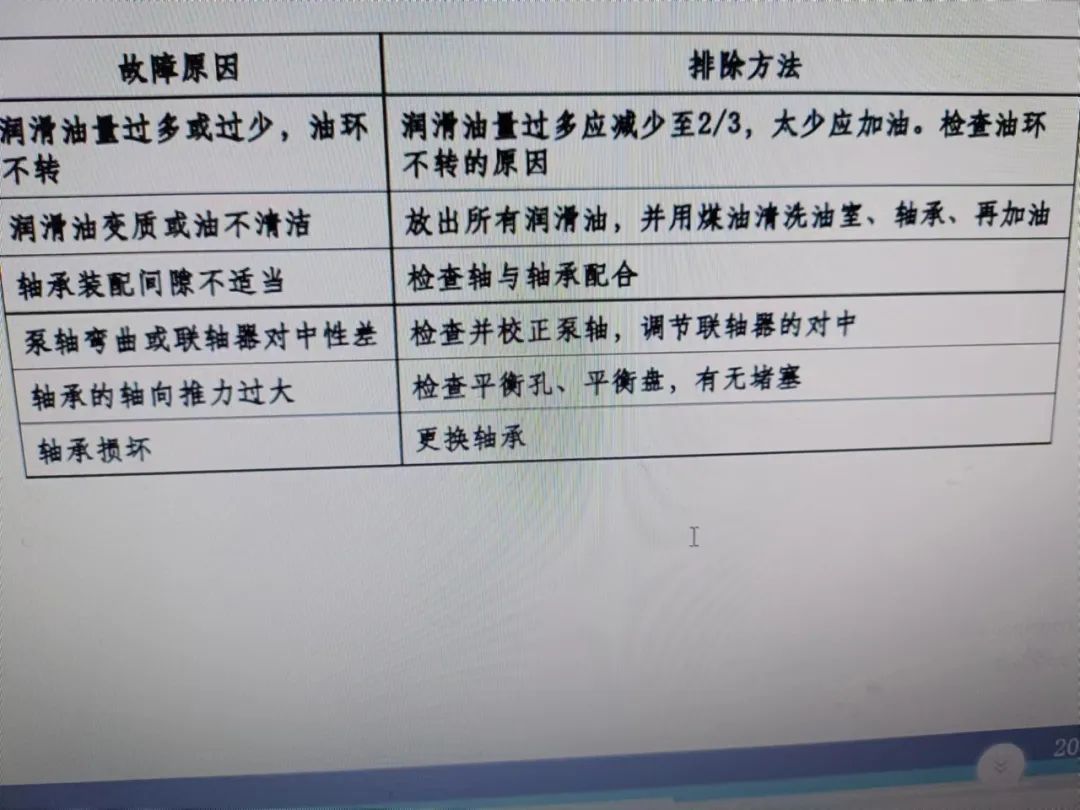

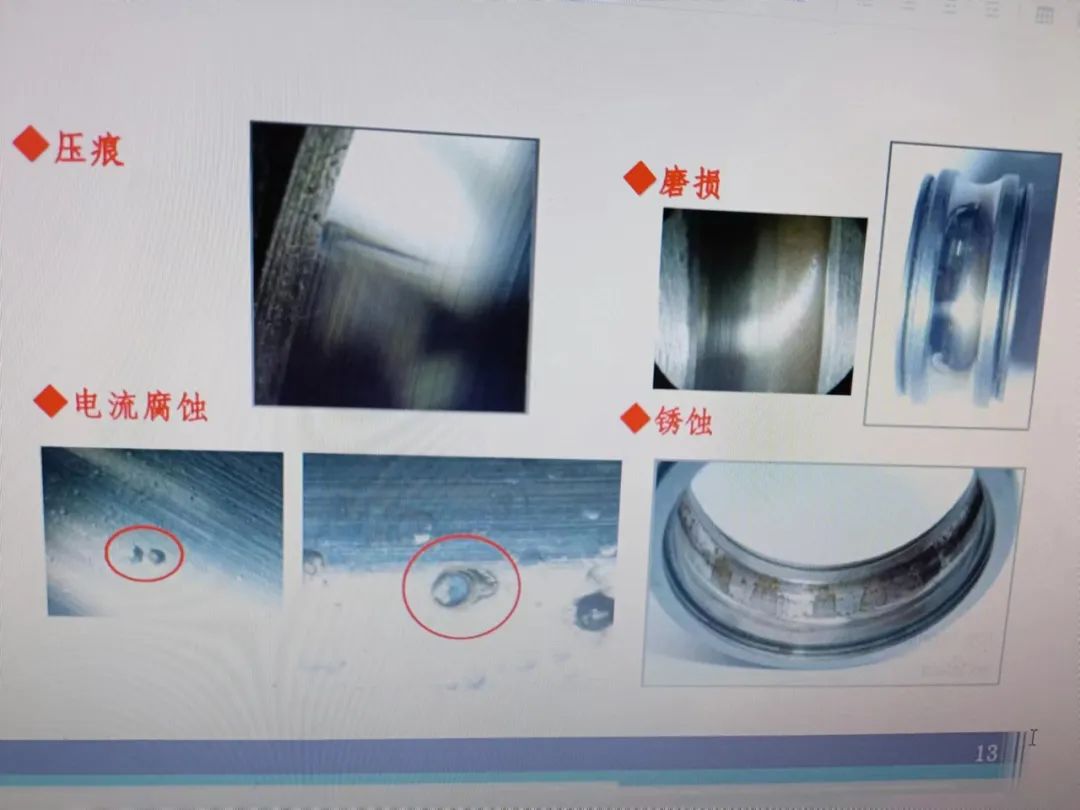

5、轴承发热的原因及排除方法

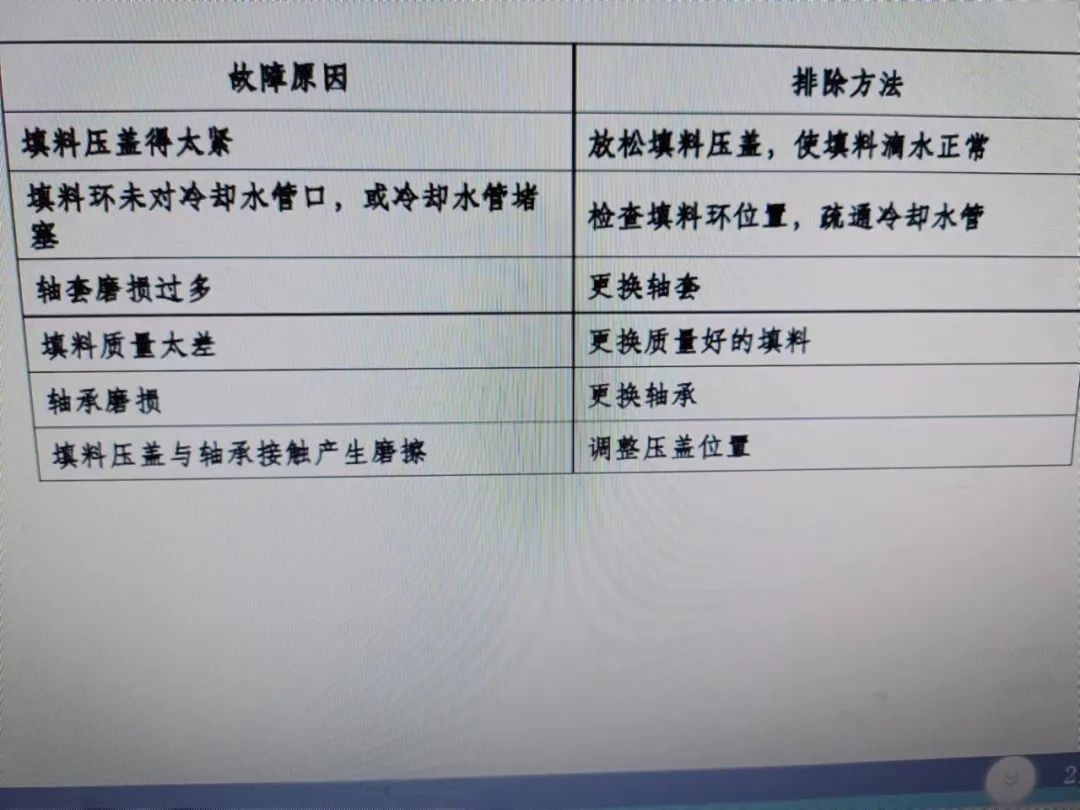

6、填料函发热或漏水过大的原因及排除方法

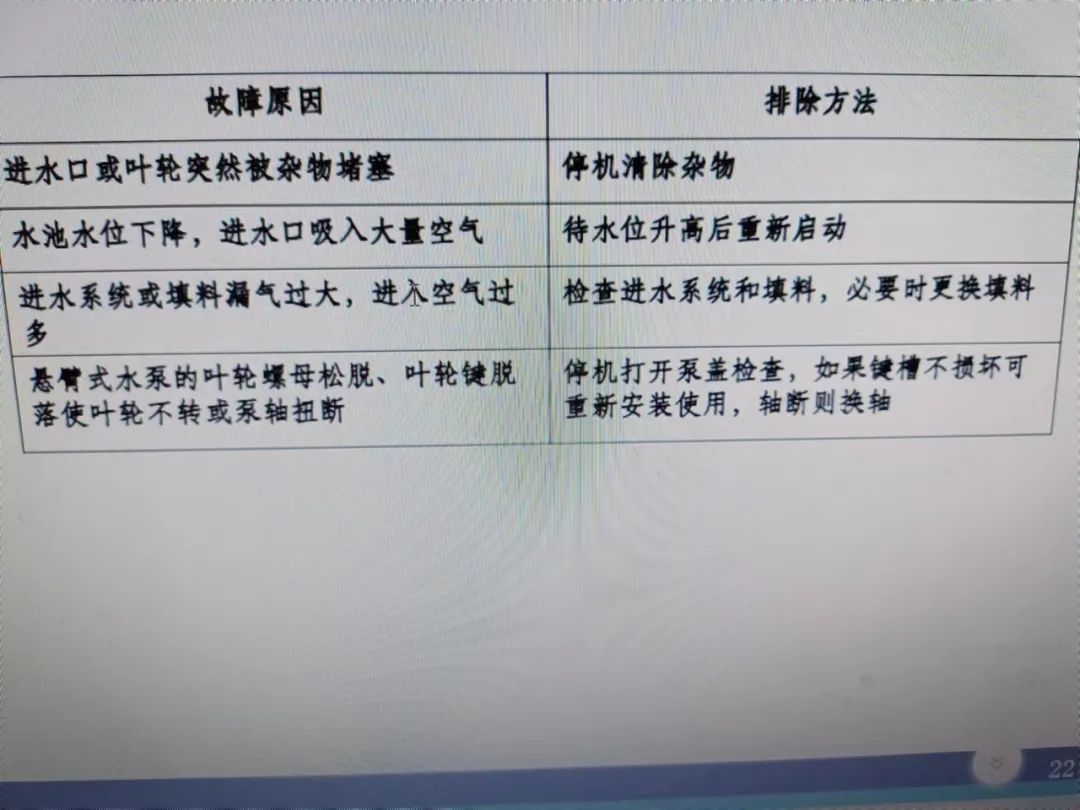

7、运行中突然停止出水的原因及排除方法

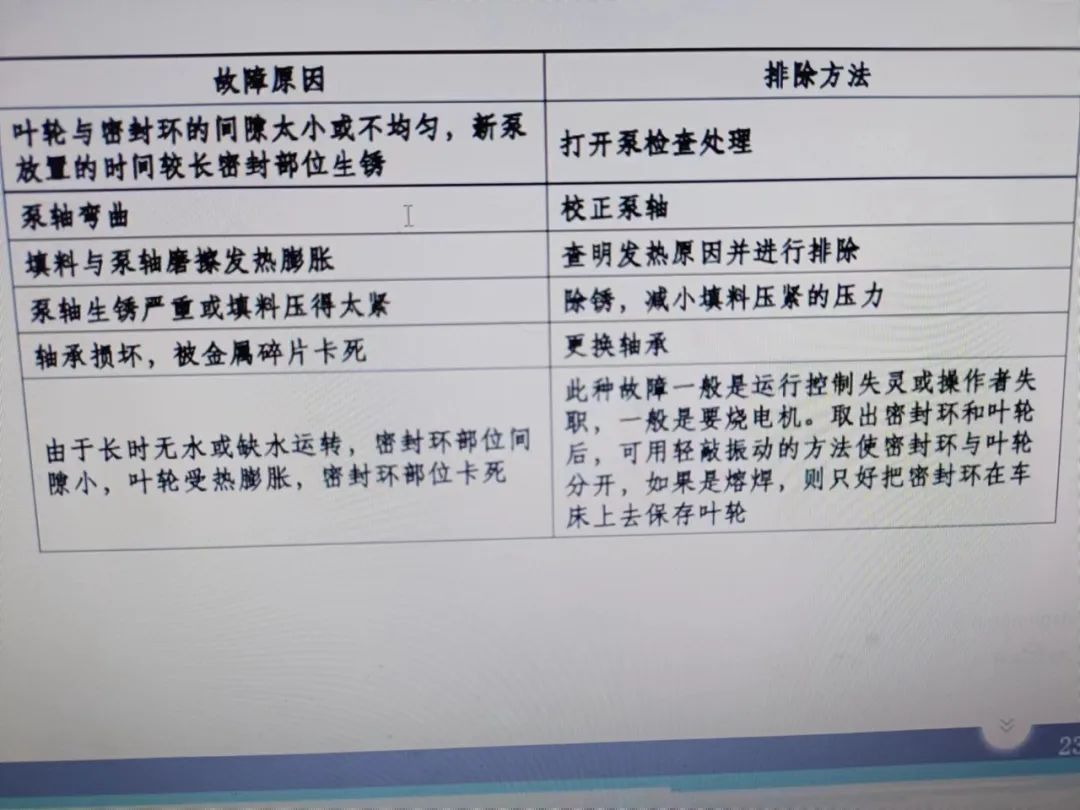

8、泵轴被卡死的原因及排除方法
