温控器常见的故障

谁都没有想到，停机一天左右，操作板上有四五台温控器显4个0000并一闪一闪的，知道是感温线接线端接触不良所致，于是乎……

首先将接感温线接线端端子拆下重新装上拧紧，或者拍打面板，如果不行只能将面板拆出。检查电路板铜箔片，如果有氧化物用砂纸打磨，气吹温控器电路板上灰尘，然后用镊子调整接感温线接线端弹片。

前面四台依据此法都能正常显示温度，可最后一台经过处理后还是不能正常显示温度，开始显示四个0000，处理后显示四个U ,这又是怎么回事?测量感温线阻值为2欧，也没有问题，那问题在哪?

万般无耐之下，只好更换一个新的温控器，打开电源并没有显示期待画面，依然显示4个U ,难道是感温线问题?检查感温线极性，按照标记也没有接错，那是不是感温头的问题?我拆下加热器上感温头，露于空中，然后回设备拿感温头过来换。

当我回来时，奇迹发生了，温控器上有温度显示，显示室温，电石火光之间，想到感温线接反了，于是交换感温线，温度显示150度。

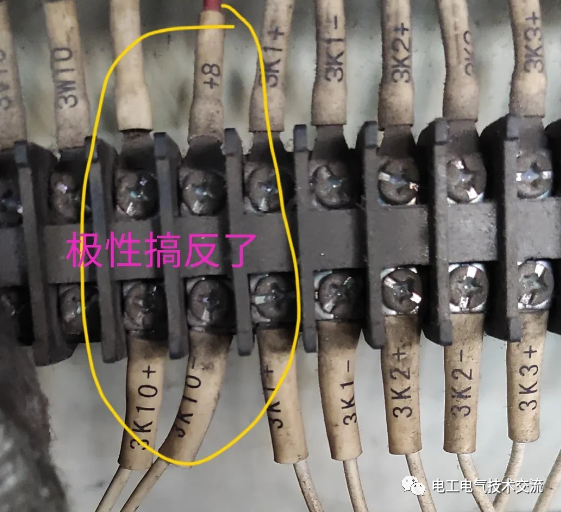

那么问题来了，接于温控器端感温线极性及标识都是正确的，那么可能是从加热器接于电控箱接线端的极性接返了。

经查果然接反了，于是将其调换，并将温控器端接线端按正常标识接线。后来确认是因校检温控器，同事将极性按标识接线，结果反而不对，这个问题解决了，另一个问题又来了。

有一台温控器温度升到140度，就不再往上升，也没有电流。测量控制加热器线路，熔断器及供电压电压正常，但固态继电器输入信号不亮灯，温控器输出指示灯也正常显示，测量输出电压只1.8V ,但固态继电器控制电压至少是3-32v。

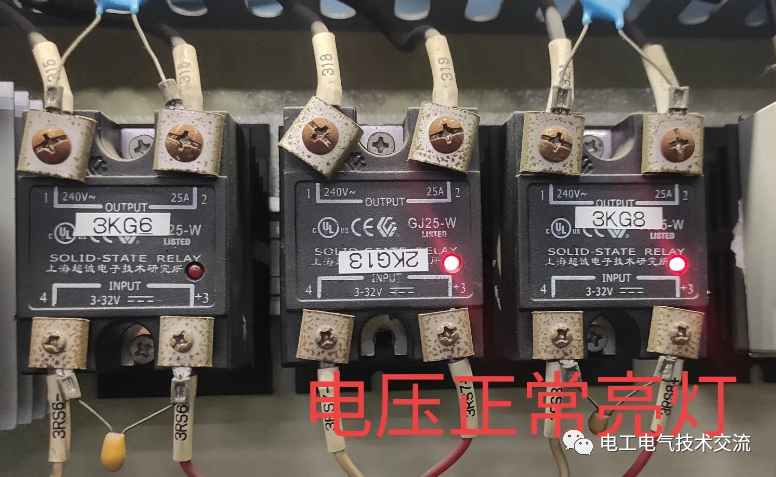

由此想到是温控器输出电压信号接线端接触不好所致，于是又将面板拆出，将铜箔片用砂纸打磨表面氧化物，然后装回。测量电压13.92V，固态继电器控制灯也亮，电压输出正常了，电流表也有电流指示。这几台温控器让我陪伴二个多小时，不过总算彻底处理好了。文章由“维修张工”提供，向电友致敬！
