如何区分NPN和PNP？又是怎么和PLC接线

NPN和PNP是两种常用的晶体管电路。它们在工业自动化和控制系统中起着重要作用。本文将介绍NPN和PNP的区别，并介绍如何将它们与PLC接线。

一、NPN和PNP的区别

构成

NPN晶体管由一层N型半导体夹在两层P型半导体之间组成。PNP晶体管则由一层P型半导体夹在两层N型半导体之间组成。

工作原理

NPN晶体管在基极接收到正电压信号时，会将电流从集电极输出到发射极。PNP晶体管则在基极接收到负电压信号时，会将电流从发射极输出到集电极。

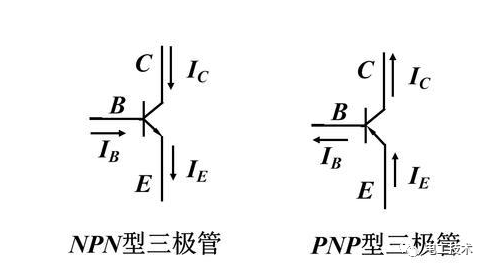

电路符号

NPN晶体管的电路符号中，箭头指向晶体管的基极。PNP晶体管的电路符号中，箭头则指向晶体管的发射极。

二、NPN和PNP如何和PLC接线

PLC一种用于控制自动化设备的电子设备。PLC可以接受数字输入信号，并根据预先设定的程序进行逻辑运算和输出控制信号。NPN和PNP晶体管可以与PLC进行数字输入和输出的连接。

NPN晶体管的接线

NPN晶体管通常被用作数字开关，将其作为PLC的输入端来控制设备的开关。NPN晶体管与PLC的接线如下图所示：

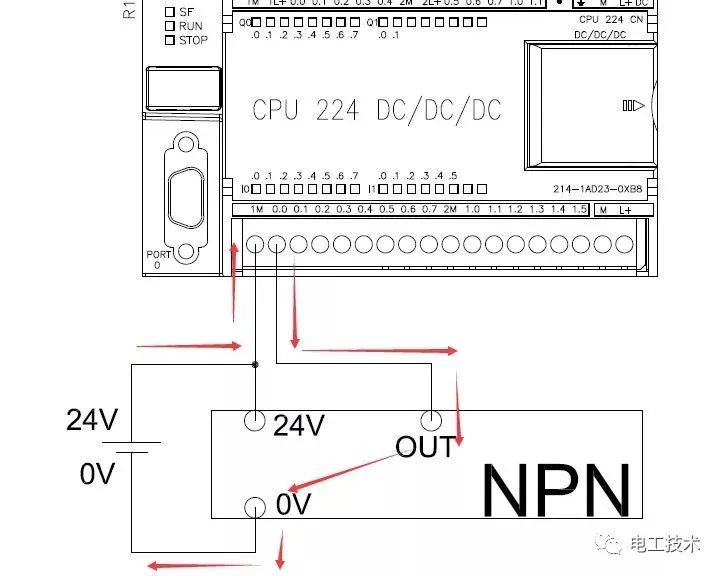

NPN接线图

上图中，电源为24V DC，NPN晶体管的集电极连接到电源正极，发射极连接到PLC的输入端。当NPN晶体管的基极接收到正电压时，会将电流从集电极输出到发射极，此时PLC的输入端会检测到一个高电平信号。当NPN晶体管的基极没有接收到正电压时，PLC的输入端会检测到一个低电平信号。

PNP晶体管的接线

PNP晶体管也可以用作数字开关，将其作为PLC的输入端来控制设备的开关。PNP晶体管与PLC的接线如下图所示：

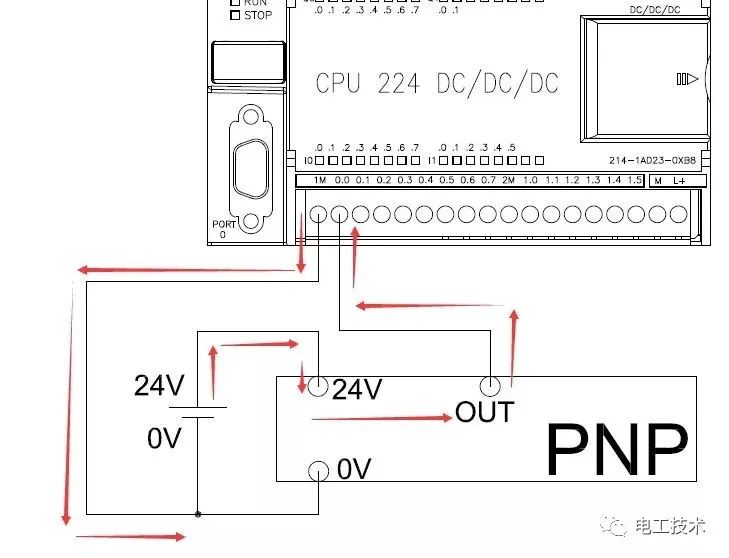

PNP接线图

上图中，电源为24V DC，PNP晶体管的发射极连接到电源正极，集电极连接到PLC的输入端。当PNP晶体管的基极接收到负电压时，会将电流从发射极输出到集电极，此时PLC的输入端会检测到一个低电平信号。当PNP晶体管的基极没有接收到负电压时，PLC的输入端会检测到一个高电平信号。

输出端的接线

除了作为输入端，NPN和PNP晶体管也可以用作数字输出端，将其与PLC的输出端连接，来控制设备的电源开关。NPN和PNP晶体管与PLC的数字输出端的接线方式相同，如下图所示：

NPN和PNP接线图

上图中，PLC的输出端和电源负极连接到NPN或PNP晶体管的发射极，晶体管的集电极连接到设备的负极，设备的正极则连接到电源正极。当PLC的输出端输出一个高电平信号时，晶体管的基极接收到正电压信号，会将电流从发射极输出到集电极，设备通电；当PLC的输出端输出一个低电平信号时，晶体管的基极没有电压信号，设备断电。

三、总结

NPN和PNP晶体管在工业自动化和控制系统中扮演重要角色，它们可以被用作数字输入和输出端，以便控制自动化设备的开关。NPN和PNP晶体管的接线方式取决于晶体管的使用方式。在选择晶体管和PLC接线时，应根据具体情况进行选择。
