西门子1200系列PLC教程-比较指令

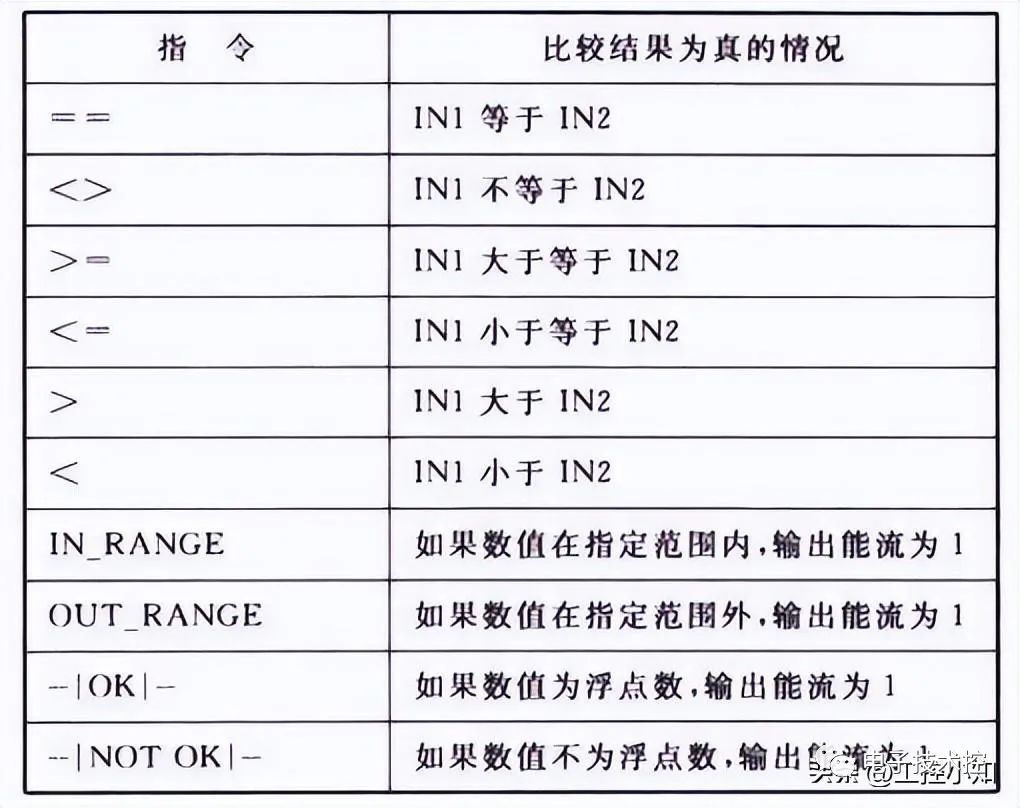

比较指令用来比较数据类型相同的两个数IN1与IN2的大小，IN1和IN2分别位于触点的上面和下面，它们的数据类型应相同。操作数可以使I、Q、M、L、D存储区的变量或常量。比较两个字符串时，实际上比较的是它们各对应字符的ASCII码的大小，第一个不相同的字符决定了比较的结果。

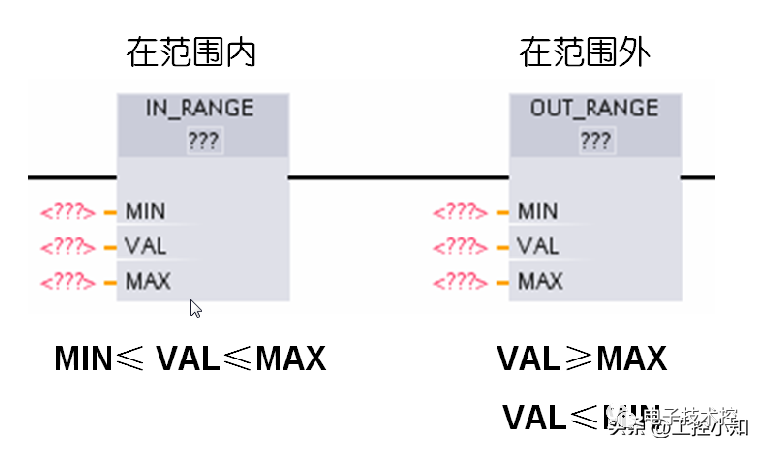

一、范围内与范围外比较指令 范围内比较指令IN_RANGE与范围外比较指令OUT_RANGE可以等效为一个触点。如果有能流流入指令方框，执行比较。

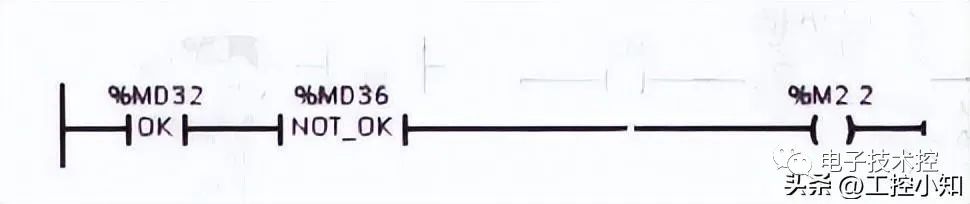

使用输入 MIN 和 MAX 可以指定取值范围的限值。“值在范围内”指令将输入 VAL 的值与输入 MIN 和 MAX 的值进行比较，并将结果发送到功能框输出中。如果输入 VAL 的值满足 MIN <= VAL 或 VAL <=MAX 比较条件，则功能框输出的信号状态为“1”。如果不满足比较条件，则功能框输出的信号状态为“0”。 二、OK与NOT_OK指令 OK与NOT_OK指令用来检测输入数据是否为实数。如果是实数，OK触点接通，反之，NOT_OK触点接通。触点上面的变量的数据类型为Real。

执行下图之前，首先用OK指令检查乘法指令MUL的两个操作数是否是实数，如果不是，OK触点断开，没有能流流入MUL指令的使能输入端EN，不会执行乘法指令。

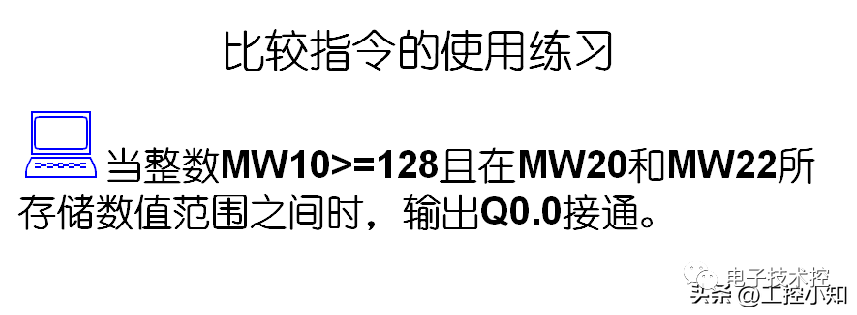

三、案例1：数值判断

四、案例2：车库出入检测

工作要求如下： 1.对车库内的车辆数量进行监控，当车库内的车辆数量达到10个时，开始报警。红灯1HZ的频率闪。 2.在车库的出、入口处均设置有车辆检测光电传感器。 3.在车库的车超过7辆时，黄灯警告，以5HZ的频率闪。
