威纶通触摸屏与三菱FX3U本体通讯技术

1

控制要求

威纶通触摸屏与三菱FX3U本体通讯

2

硬件设备

1、威纶通触摸屏

2、三菱 FX3U PLC

3

软件

1、GX Work2

2、Utility Manager

4

接线

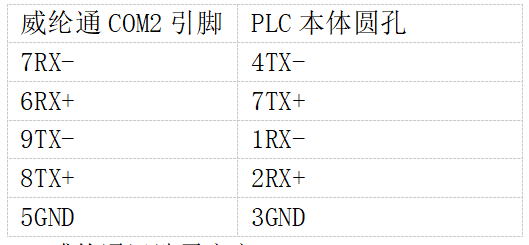

1、管脚排列图

2、威纶通讯端子定义

3、三菱PLC端子定义

5

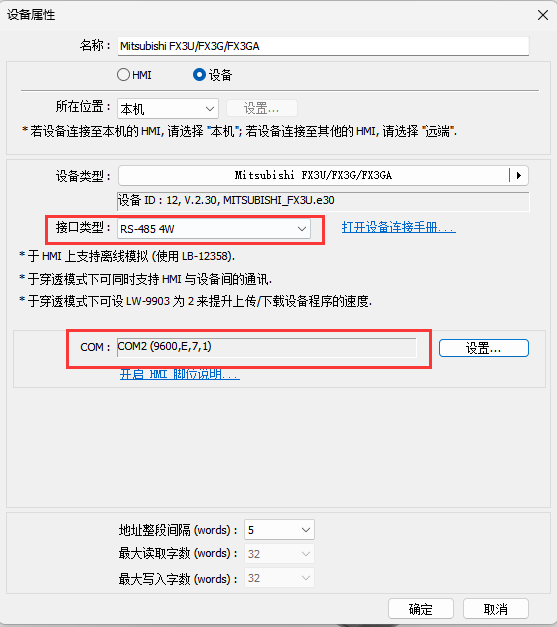

威纶通触摸屏设置

对于威纶通触摸屏设置如下：

设备类型选择：Mitsubishi FX3U/FX3G/FX3GA

接口类型：RS-485 4W

串口选择：COM2（应根据触摸屏提供RS-485所在指定串口设置）

波特率（9600），无校验（N），数据长度（7），停止位（1）
