西门子1200上升沿和下降沿的操作流程

首先，我们要理解上升沿和下降沿的含义。

上升沿：前一个周期的按钮信号=0，当前周期的按钮信号=1，那么此时我们就认为是产生了上升沿的信号。

下降沿：前一个周期的按钮信号=1，当前周期的按钮信号=0，那么此时我们就认为是产生了下降沿的信号。

从上面的逻辑关系可以得出，我们要知道的是前一个周期的按钮信号的状态，因此，我们需要用一个变量来存储当前状态（所以只能用FB块来做，因为它有背景数据块，里面的static区可以记忆前一个周期的状态），然后用于下一个周期（对于下一个周期来说，当前周期就是前一个周期，大家可以好好想想。）

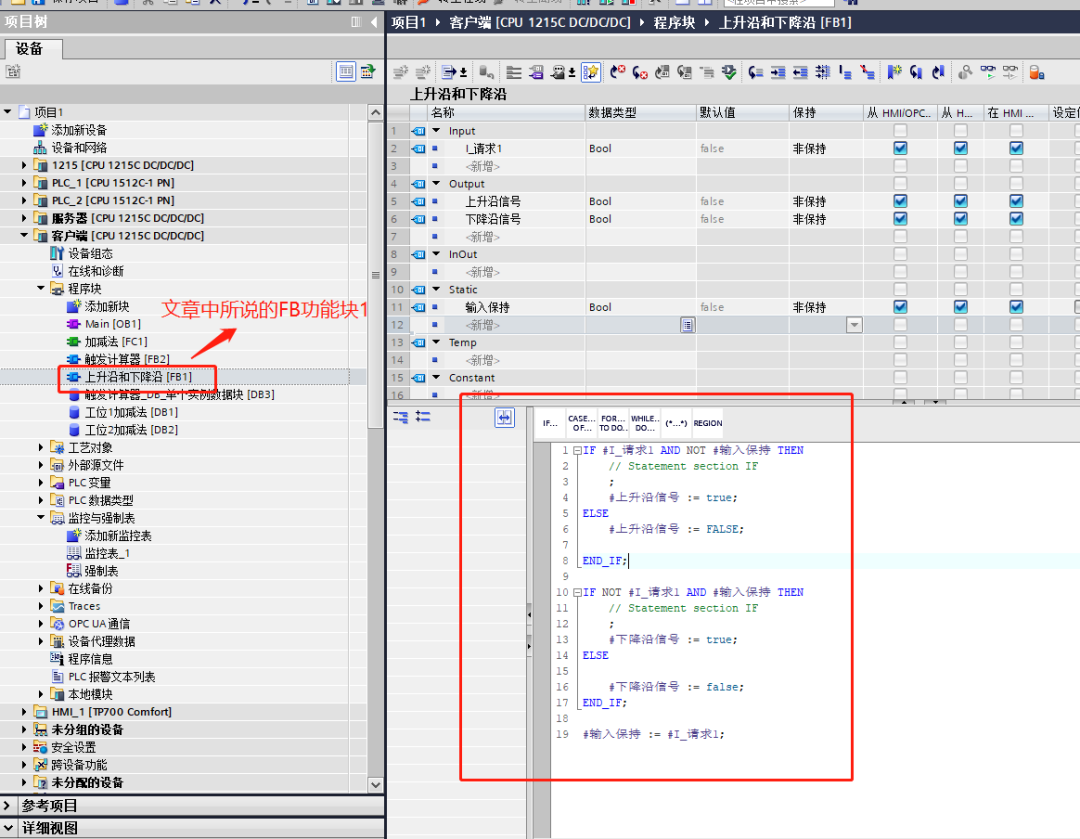

有了这种逻辑关系，那么我们就可以写程序了：如下图所示

沿信号只停留一个扫描周期

通过上面的这个程序，我们就得到了上升沿信号和下降沿信号。比如说，当形参“I_请求1”的实参”I0.0”从0变1时，那么形参“上升沿信号”就变为了1。此时，我们就可以用这个形参=1的信号来做事情了。

下面简单介绍个小案例，主要目的是理解整个编写过程，相当于一个小框架

整个框架的流程：

首先做一个FB功能块1，用于实现某个重复的功能，比如这里的上升沿和下降沿功能。

然后再做一个FB功能块2，用于整个项目里的某一个功能，里面调用FB功能块1。

最后再做一个FC块1，将各个类似FB功能块2的块整合起来，里面做好逻辑等。

这样就是一个完整的小框架了。

下面是整个调用过程：

第一步：创建FB块，做一个小功能

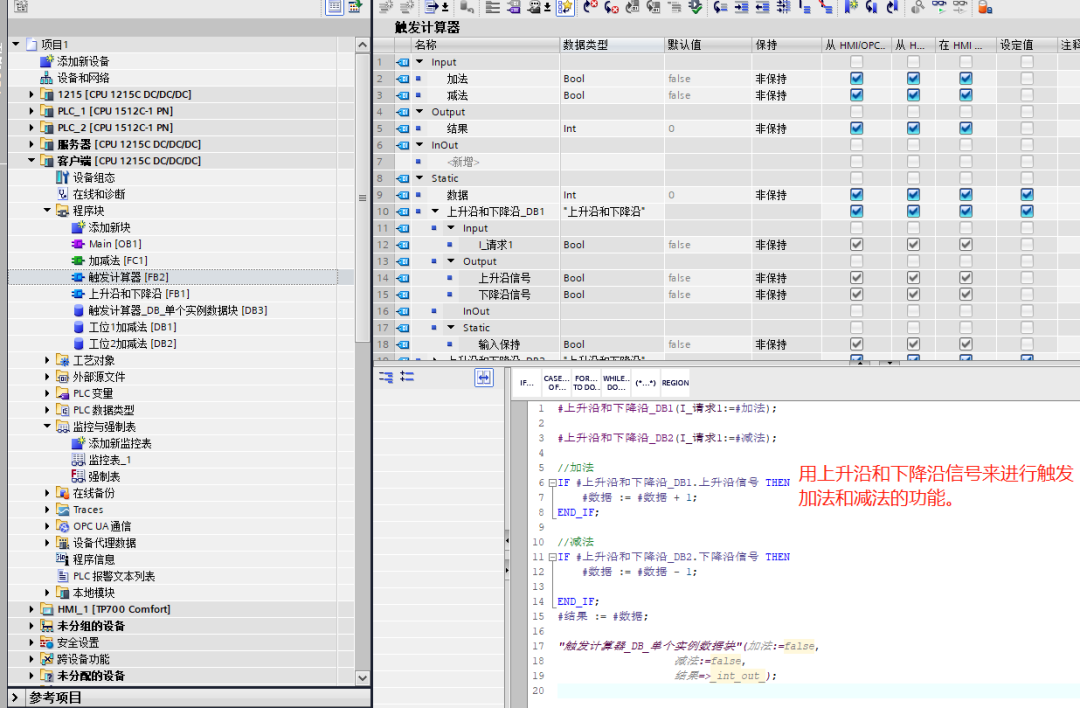

第二步：用上面的FB块来实现某个功能

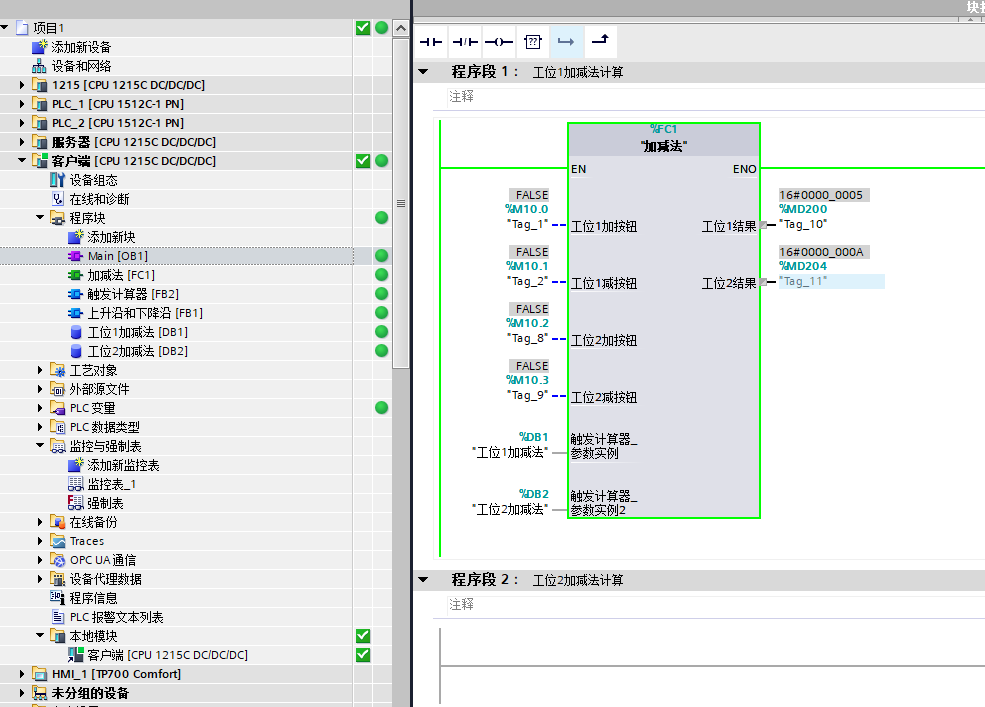

第三步：将所有类似的功能块整合到FC块中，它可以表示整个项目的流程，也可以表示某个工位的流程（然后把各个工位的FC块再整合到新的FC块里，然后MAIN里面直接调用这个新的FC块，这样程序就显的很干净整洁）

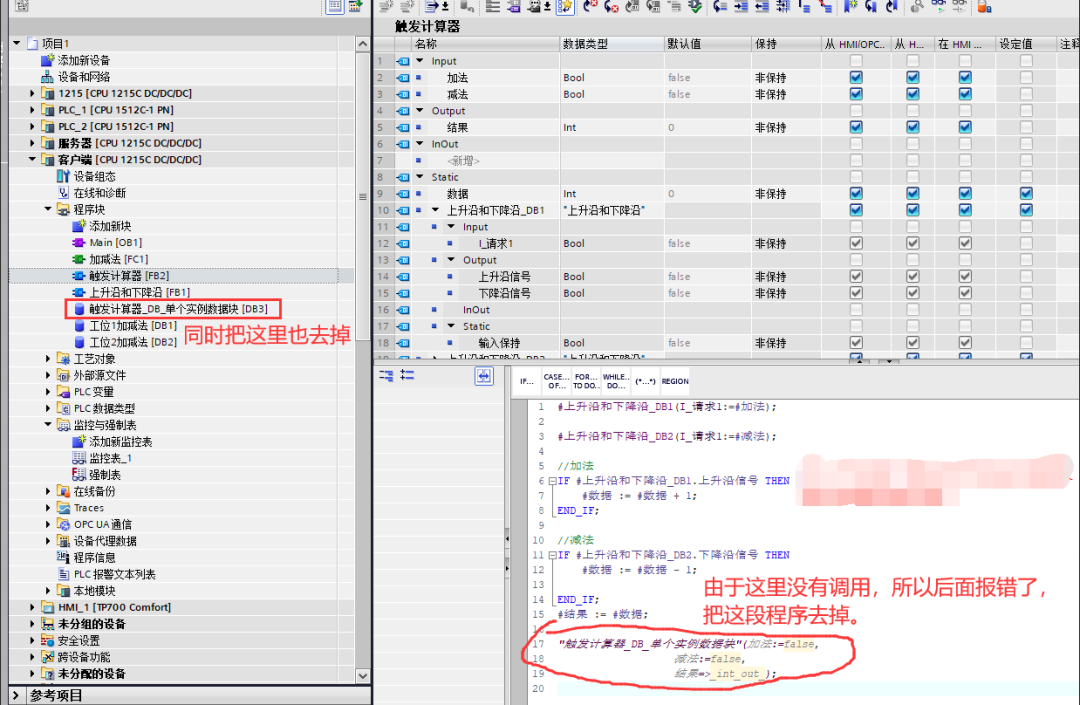

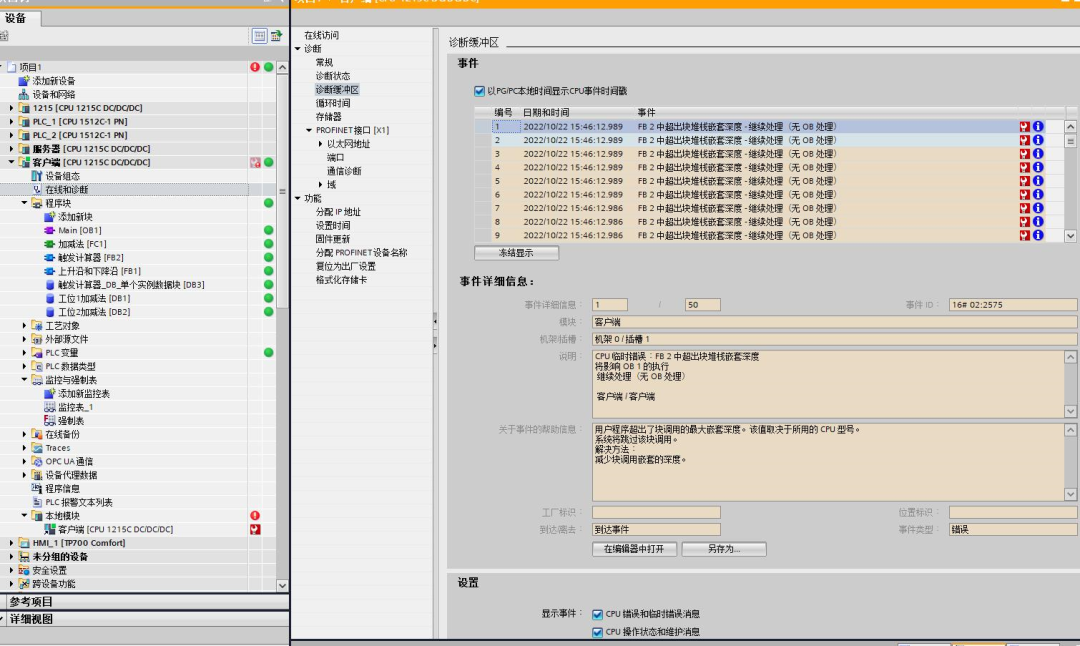

小插曲：
